Неверные длина, сечение или натяжение способны оставить детонацию на месте и добавить нагрузку на двигатель.

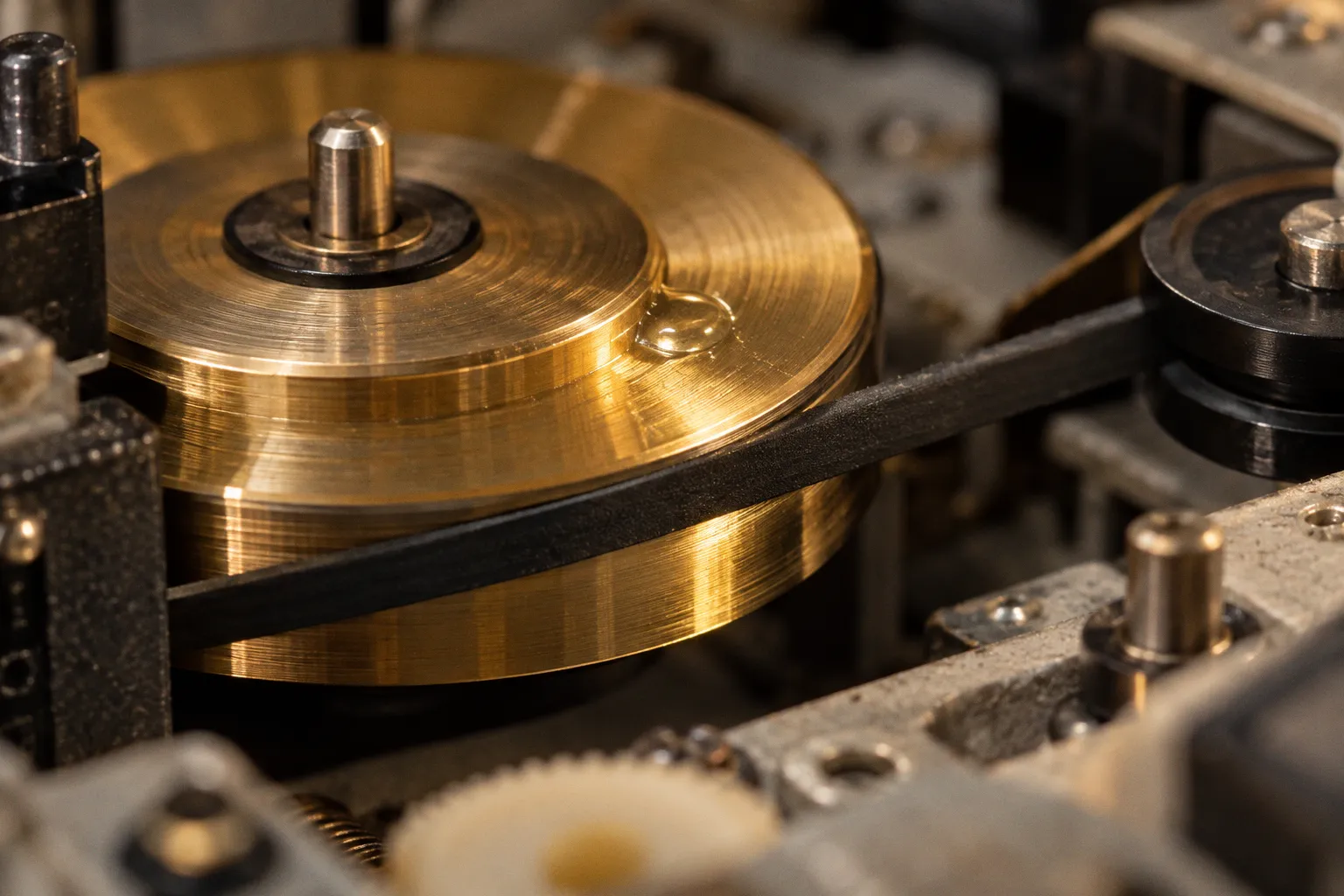

Замена пассика в кассетной деке своими руками — работа несложная, если сначала определить схему привода, а потом подбирать ремень по геометрии. Начинать с покупки случайного набора «для магнитофонов» нерационально: внутри одной деки могут стоять несколько пассиков, и каждый работает на своём узле.
Диагностика: действительно ли виноват пассик
Пассик передаёт вращение от двигателя к элементу лентопротяжного механизма. Со временем резина растягивается, теряет упругость или разлагается. В первом случае ремень проскальзывает; во втором может оставлять липкий налёт и фрагменты на шкивах. Результат — нестабильная скорость, повышенная детонация, замедленная перемотка или отказ отдельных режимов.
Симптомы зависят от того, какой именно ремень изношен. Один может приводить маховик тонвала, другой — механизм перемотки, третий — счётчик. Поэтому неисправность счётчика сама по себе не означает, что дека перестала правильно тянуть ленту. И наоборот: исправная перемотка не доказывает, что ремень тонвала в порядке.
Перед разборкой полезно зафиксировать поведение деки:
- скорость воспроизведения отличается от нормальной или меняется во время проигрывания;
- тон звучит с периодическими колебаниями высоты;
- перемотка стала слабой или прерывистой;
- механизм запускается не с первого нажатия;
- в отсеке видны куски резины, липкие следы или чёрный налёт.
Последний пункт особенно характерен для старого разложившегося пассика. Однако похожие симптомы могут вызывать загрязнённые шкивы, загустевшая смазка, износ ролика или проблемы с двигателем. Простая замена ремня не исправит неисправность тормозов, прижимного ролика и электродвигателя.
До разборки отключите деку от сети. У кассетных механизмов часто тесная компоновка: ремни проходят между платами, шестернями и рычагами. Фотографии каждого этапа разборки помогают восстановить прокладку ремней и положение деталей. Не тяните за провода и не проворачивайте силой узлы, которые упираются: так легко повредить пластиковую передачу или шлейф. Перед началом работы подготовьте место: чистый стол, пинцет, мягкие подкладки под крышки, лупу и ёмкость для мелких винтов — разные по длине винты у кассетных дек встречаются часто, и путать их при сборке нежелательно.
Плавающая скорость — симптом, а не диагноз. Сначала нужно понять, какой узел теряет привод и почему.
Геометрия привода: как измерить пассик для магнитофона
Лучший источник размера — сервисная документация конкретной модели или целый оригинальный пассик, если он сохранил форму и не растянут. Если документации нет, старый ремень можно измерить, но его размер будет только отправной точкой. Изношенный пассик обычно длиннее исходного, поэтому прямое копирование измеренной длины даст недостаточное натяжение.
В радиоэлектронике длину приводного ремня обычно указывают как полудлину: это длина пассика, сложенного пополам без натяжения. Из-за этого запись в каталоге может выглядеть непривычно. Не путайте полудлину с окружностью кольца.
При подборе учитывают сразу три параметра:
1. Сечение. Оно бывает плоским, квадратным или круглым. Форма должна соответствовать канавкам и рабочим поверхностям шкивов.
2. Ширину и толщину. Ремень должен свободно помещаться в дорожке и не задевать соседние детали.
3. Полудлину. Слишком длинный пассик будет проскальзывать, слишком короткий создаст избыточное натяжение.
Если ремень порвался или превратился в липкую массу, измерьте путь по рабочим поверхностям шкивов тонкой нитью или нерастяжимым шнурком. Полученная длина описывает примерную трассу, а не готовый размер пассика. Для компенсации натяжения из результата обычно вычитают порядка 10–12%, а затем переводят длину в требуемый формат каталога — полную или полудлину. Перед заказом сверьте способ указания размера у продавца: одна и та же цифра в миллиметрах может означать и полную окружность, и полудлину, и рабочий ход на шкивах, и путаница здесь встречается постоянно.
Этот расчёт приблизительный. В нём нет поправки на профиль шкивов, положение натяжителя и свойства конкретной резины. Если доступен размер для той же модели деки, он предпочтительнее измерения шнурком. В случае, когда шнурок всё-таки используется, имеет смысл сразу подобрать пару ближайших значений из каталога и проверить их на месте: чуть длиннее и чуть короче расчётного — один из них окажется в рабочем диапазоне натяжения.
| Что измерять | Как получить размер | Что может пойти не так |
|---|---|---|
| Полудлина старого пассика | Сложить ремень пополам без растяжения и измерить | Старый ремень мог вытянуться |
| Длина трассы | Проложить нить по рабочим дорожкам шкивов | Нить не учитывает рабочее натяжение |
| Сечение | Измерить неповреждённый участок штангенциркулем | Сплющенная или разложившаяся резина даст ошибку |
| Ширина плоского ремня | Измерить поперёк ремня | Ремень может быть деформирован по краям |
Сечение и материалы: почему универсальный ремень не универсален
Пассики для магнитофонов выпускаются с плоским, квадратным и круглым сечением. Выбор определяется конструкцией привода. Квадратный ремень обычно работает в соответствующих канавках; плоский должен лежать на широкой дорожке; круглый применяется там, где профиль и трасса рассчитаны именно на него. Подмена одного сечения другим меняет контакт со шкивом и характер передачи усилия.
Размеры квадратных пассиков встречаются в широком диапазоне: толщина — примерно от 1 до 2,2 мм, полудлина — от 28 до 225 мм. У плоских ремней указывают ширину и толщину отдельно: например, 130 × 4 × 0,5 мм или 145 × 6 × 0,8 мм. Эти значения показывают формат записи, а не рекомендуемый размер для любой деки.
Материал имеет значение. Классическая натуральная резина даёт хорошее сцепление и привычную упругость, но со временем именно она чаще всего размягчается и липнет. Силиконовые ремни живут заметно дольше, почти не теряют эластичности и не разрушаются так активно, однако на гладких металлических шкивах без шероховатости могут проскальзывать сильнее натурального аналога. Полиуретановые ремни устойчивы к старению и не оставляют липких следов, но жёстче и требуют точного совпадения по длине. Для старых дек с тонкими посадочными местами слишком жёсткий ремень иногда становится проблемой сам по себе.
Нельзя выбирать ремень только по тому, что он физически натягивается на шкивы. Слишком толстый может сместиться из рабочей дорожки или задевать корпус. Излишне тонкий — хуже передавать усилие. Чрезмерное натяжение увеличивает нагрузку на двигатель и подшипники; недостаточное вызывает проскальзывание. Оба варианта способны ухудшить скорость и детонацию.
Набор пассиков «ассорти» годится для первичного поиска размера, но не гарантирует точного соответствия. В таком наборе может не оказаться нужного сечения или подходящей длины. Кроме того, внешне похожие ремни не обязательно имеют одинаковую упругость. По возможности подбирайте деталь по модели деки, схеме привода и размерам, а не по принципу «почти подходит».
Замена: очистка шкивов и установка
Разбирать механизм следует настолько, насколько нужно для доступа к ремню. В одних деках пассик меняется после снятия нижней крышки, в других приходится демонтировать плату или часть механизма. До снятия деталей отметьте, где проходит каждый ремень. Если пассиков несколько, заменяйте и фиксируйте их по одному — так меньше риск перепутать трассы.
Старый ремень снимайте без рывков. Если резина распалась, удалите крупные куски пинцетом, не царапая поверхности шкивов. Остатки налёта мешают новому пассику равномерно двигаться и могут вызвать проскальзывание. Детали лентопротяжного механизма и узлы трения обычно очищают изопропиловым спиртом, чтобы убрать старую смазку, грязь и следы разложившейся резины. Не заливайте жидкость на двигатель, пластиковые детали, головки и смазанные узлы: очищать нужно рабочую поверхность шкива, а не весь механизм подряд. Для деликатных поверхностей лучше пользоваться безворсовыми салфетками или ватными палочками, смоченными ровно настолько, чтобы снять налёт, а не размазать его.
Последовательность работ:
1. Отключите деку от питания и откройте корпус.
2. Сфотографируйте трассу каждого ремня и расположение снятых деталей.
3. Удалите старый пассик и очистите дорожки шкивов.
4. Сверьте сечение и размеры нового ремня с конструкцией привода.
5. Установите пассик по прежней трассе, не перекручивая его.
6. Вручную медленно проверните механизм и убедитесь, что ремень не сходит и не цепляет соседние детали.
7. Соберите деку и проверьте воспроизведение, перемотку и остановку.
Не смазывайте пассик и рабочие дорожки шкивов. Смазка здесь снижает сцепление, а не улучшает работу. Если механизм после очистки требует смазки, она наносится только на предназначенные для этого точки и в соответствии с конструкцией. Избыток смазки способен мигрировать на ремень и со временем разрушить резину изнутри, даже если снаружи всё выглядит чистым.
После установки убедитесь, что ремень лежит ровно. Перекрученный пассик может работать нестабильно и быстрее изнашиваться. Если новый ремень заметно провисает или натягивается с усилием, остановитесь и перепроверьте размер. Попытка компенсировать ошибку натяжения подбором «на глаз» обычно заканчивается повторной разборкой.
Ремень, установленный с подгибом или с усилием, долго не проходит: микроповреждения резины накапливаются быстрее, чем это заметно глазом.
Проверка скорости и детонации
Воспроизведение тестовой кассеты позволяет отделить субъективное впечатление от измеряемой ошибки. Для проверки скорости используют тестовый сигнал, например 3000 или 3150 Гц; оценить частоту и детонацию можно аппаратным прибором или программным анализом записи. Для достоверного результата важны исправная тестовая кассета, корректный тракт записи и воспроизведения и стабильная работа самой деки.
Проверяйте не только среднюю скорость, но и её колебания. Если частота сигнала постоянно отклонена в одну сторону, вероятна ошибка скорости. Если она периодически плавает, причина может быть в пассике, загрязнении шкивов, маховике, прижимном ролике или механическом сопротивлении. Не следует сразу вращать подстроечный резистор двигателя: регулировка не устраняет проскальзывание и может замаскировать неисправность. После замены пассика подстройка иногда действительно нужна, но её имеет смысл делать только после того, как ремень и шкивы проверены и очищены, иначе регулировка «поплывёт» обратно.
Для бытовых дек ориентир по уровню детонации DIN составляет примерно 0,15–0,25%; у высококлассных моделей значения могут быть ниже 0,05–0,1%. Это не универсальная гарантия для любой старой деки: сравнивать результат нужно с характеристиками конкретной модели и условиями измерения. Если после замены пассика скорость остаётся нестабильной, дальнейшая диагностика должна охватывать весь лентопротяжный механизм.
Стоит помнить, что и сама тестовая лента со временем может уходить от исходных параметров: это зависит от условий хранения, возраста записи и состояния её собственного носителя. Поэтому перед ответственной проверкой желательно убедиться в адекватности эталонной ленты, иначе дефект тестовой кассеты легко принять за дефект деки и искать неисправность там, где её нет.
Замена пассика имеет смысл, когда ремень изношен, а шкивы, двигатель и механика в рабочем состоянии. Если правильный ремень установлен, поверхности очищены, а скорость всё равно плавает, неисправность находится глубже. В таком случае нужны измерения и проверка узлов, а не очередной пассик другого размера. Ремонт лентопротяжного механизма деки — это последовательность: сначала диагноз по симптомам, потом подбор по геометрии, потом чистая установка и только в конце — замеры и подстройка. Нарушение порядка превращает простую операцию в долгую историю с возвратом к исходной точке.
