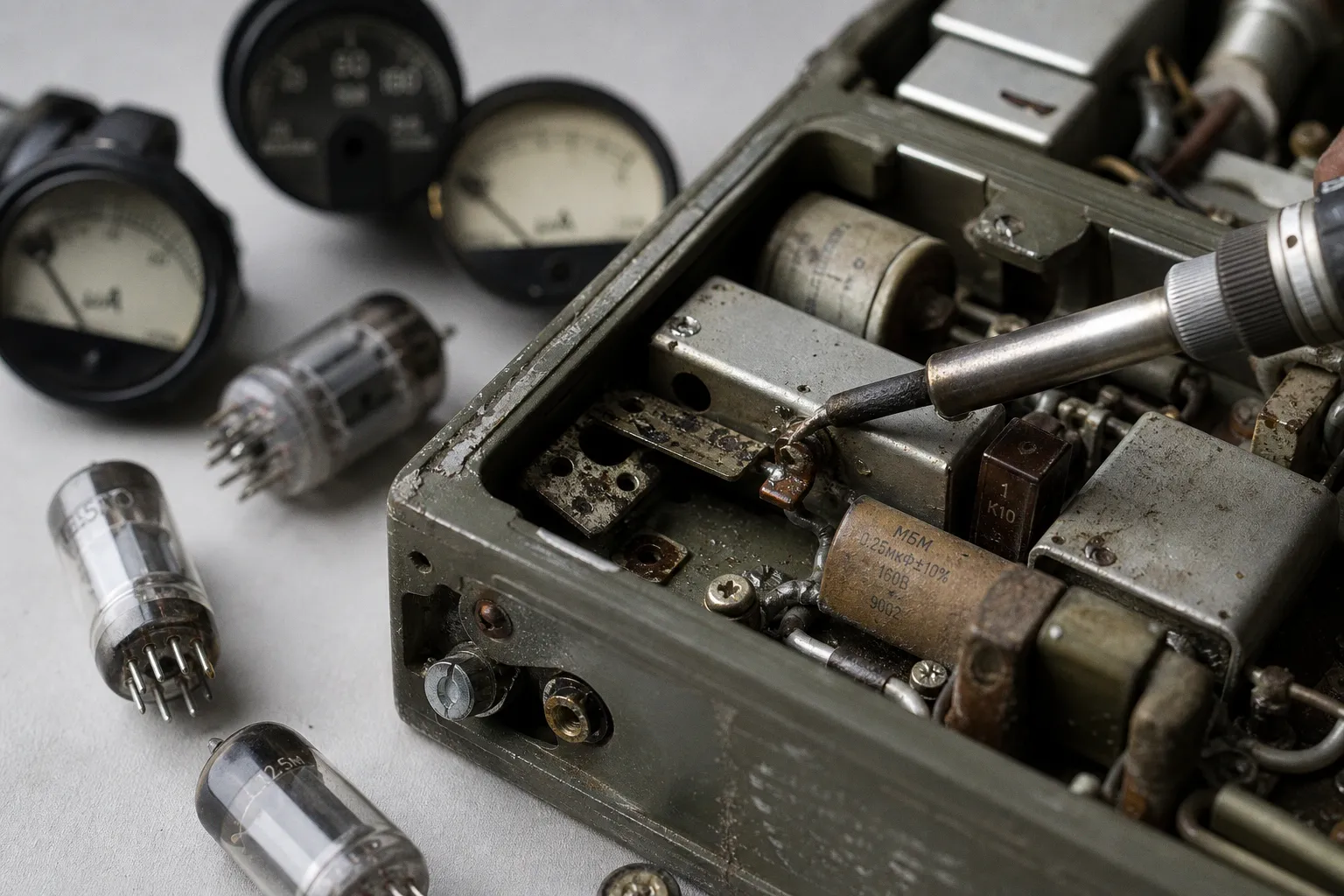

Реставрация военной техники: кейс восстановления радио Р-105Д
Анатомия Р-105Д: что именно мы восстанавливаем
Р-105Д — переносная УКВ-радиостанция с частотной модуляцией, работающая в диапазоне 36,0–46,1 МГц. Этот участок спектра сегодня занят преимущественно военными и специальными службами, и для гражданских экспериментов станция фактически закрыта: простой перенастройкой на современные диапазоны тут не обойтись, схема завязана на конкретный набор контуров гетеродина и умножителя частоты, и любые попытки вывести её за пределы исходного диапазона требуют глубокой переделки резонансных систем — а это уже не реставрация, а конверсия, отдельная инженерная задача с другими целями и другой этикой.
Диапазон разбит на 203 фиксированные частоты с шагом 50 кГц — не цифровой синтезатор, а кварцевая стабилизация через набор резонаторов, переключаемых механическим селектором. Шаг сетки по современным меркам грубый, но для середины 1950-х это был инженерный компромисс: кварцы — дефицит, каждый стоит денег и места в корпусе, и двести с лишним каналов на одной станции — серьёзная заявка для полевой радиосвязи.
Внутри — 21 лампа, связка бумажных конденсаторов типов БМ и МБМ, механический селектор каналов с фиксатором, и алюминиевый корпус, окрашенный защитной краской хаки. Электрическая архитектура — это та самая «прошивка», которую мы и пытаемся прочитать: где проходит сигнал, как формируется модуляция, какие узлы задают несущую, где стоят развязки и фильтры. Восстановление начинается не с разборки, а с изучения этой архитектуры — по принципиальной схеме и по реальной топологии платы, потому что за десятилетия эксплуатации в монтаж вносились полевые правки, не отражённые в документации. Именно в этих правках часто скрываются отклонения от исходной логики, которые при реставрации нужно либо сохранить, либо сознательно откатить.
Дефектовка: почему бумажные конденсаторы — первое, что нужно трогать
Главный враг любой ламповой аппаратуры 1950–60-х — бумажные конденсаторы. Типы БМ (бумажный малогабаритный) и МБМ (бумажный малогабаритный в металлическом корпусе) применялись в советской военной технике массово, и у них одна физическая особенность: диэлектриком служит пропитанная маслом или парафином бумага, заключённая в герметичный корпус. За 60–70 лет герметичность нарушается через микротрещины в заливке и через коррозию выводов, пропитывающий состав частично улетучивается или окисляется, ёмкость «уплывает» на десятки процентов, а сопротивление изоляции падает настолько, что конденсатор начинает пропускать постоянный ток там, где по схеме должен стоять барьер для переменной составляющей.
Для Р-105Д это критично по двум направлениям. Во-первых, бумажные конденсаторы стоят в фильтрах питания, в цепях развязки по постоянному току, в межкаскадных связях — буквально везде, где нужно разделить постоянную и переменную составляющие сигнала. Если ёмкость ушла, режимы ламп по постоянному току сбиваются, каскады начинают работать в нелинейных участках характеристик, и это либо добивает остатки эмиссии ламп, либо вызывает паразитную генерацию, которую можно не услышать, но которая «съедает» мощность и греет корпус. Во-вторых, часть конденсаторов стоит в высокочастотных цепях гетеродина и усилителя промежуточной частоты: здесь даже 10–15% отклонения ёмкости выводят контур из резонанса, и станция просто не выходит на связь — нет стабильной несущей, нет приёма, нет детекции.
Поэтому первый шаг — не подключение питания, а полная дефектовка конденсаторного парка. Измеряем ёмкость каждого БМ и МБМ, проверяем сопротивление изоляции и тангенс угла потерь, маркируем негодные и составляем таблицу замен с указанием номинала, рабочего напряжения и типа монтажа. Здесь развилка: можно поставить современные плёночные конденсаторы с тем же номиналом и допуском 5%, а можно попытаться найти оригинальные БМ на разборках и военных барахолках. Для коллекционной ценности лучше сохранить оригинал, для надёжной повседневной работы — современная плёнка. В практике я иду по гибридному пути: ставлю плёночные K73-17 или их импортные аналоги на рабочие позиции, а оригинальные БМ и МБМ храню в отдельной коробке с этикетками — на случай, если владелец захочет вернуть станцию к полностью аутентичному состоянию для музейной экспозиции.
Параллельно проверяем лампы — и тут начинается отдельный квест. 21 лампа — не подарок, но и не катастрофа, если есть тестер или хотя бы мультиметр с функцией проверки диодов и источник питания для замера эмиссии. Каждая лампа проверяется на короткие между электродами, на обрыв нити накала и на остаточную эмиссию. Те, что «сели», придётся искать — и это не поход в магазин, а переписка с коллекционерами, мониторинг специализированных форумов и иногда — изготовление самодельных аналогов на базе гражданских ламп с перепайкой цоколей. Последнее — крайняя мера, но в проектах с уникальной военной маркировкой без неё не обойтись.
Проблема питания: 4,8 вольта, которых больше нет
Оригинальное питание Р-105Д — два аккумулятора КН-14 по 2,4 В, соединённых последовательно, итого 4,8 В. КН-14 — щелочной кадмиево-никелевый аккумулятор в стальном герметичном корпусе, разработанный для полевых условий: устойчив к тряске, кратковременному переворачиванию, перепадам температур от минус 40 до плюс 50 градусов. Серийное производство КН-14 прекратилось ещё в прошлом веке, и найти новые в свободной продаже практически невозможно — это один из тех узлов, где реставратор упирается в стену и вынужден принимать инженерное решение.
Вариантов три, и каждый со своими компромиссами. Первый — собрать аккумуляторный блок на современных NiMH-элементах типоразмера Sub-C или D с контроллером заряда и DC-DC преобразователем до номинала 4,8 В. Это самый надёжный путь с точки зрения автономности: NiMH-банка на 4–5 А·ч даёт несколько часов непрерывной работы в режиме приёма и около часа в режиме передачи — близко к тому, что выдавал оригинальный КН-14. Второй — найти б/у КН-14 у коллекционеров, проверить реальную остаточную ёмкость, долить дистиллированной воды, провести тренировочные циклы заряда-разряда и поставить обратно. Это путь максимальной аутентичности, но банки, пролежавшие десятилетия в разряженном состоянии, часто имеют необратимую сульфатацию и не восстанавливаются. Третий — собрать стабилизированный блок питания от сети 220 В через понижающий трансформатор и линейный стабилизатор, но только через специализированный блок, рассчитанный на ламповую нагрузку, с плавным пуском и защитой по току. Подавать 220 В напрямую через самодельный трансформатор без стабилизации — гарантированно сжечь либо лампы импульсом тока при включении, либо оставшиеся оригинальные конденсаторы в первые же секунды после подачи питания.
Никогда не включайте ламповую военную радиостанцию через случайный блок питания: пусковой бросок тока в схеме с 21 лампой и состарившимися конденсаторами — это не «тест работоспособности», а гарантированный выход из строя того, что ещё могло работать.
В моём проекте я пошёл по первому пути: NiMH-банка на 4,8 В с платой защиты от переразряда и короткого замыкания, плюс плавкий предохранитель на 3 А по выходу. Это сохраняет мобильность станции — её можно носить на спине, как и задумывалось конструкторами, — и обеспечивает повторяемый результат включения без сюрпризов.
Сохранение аутентичности: чистка алюминиевого корпуса без потери покрытия
Алюминиевый корпус Р-105Д — отдельная инженерно-этическая задача. Сплав лёгкий, прочный, хорошо отводит тепло от ламп, но за десятилетия окисляется, покрывается пятнами, а кое-где краска защитного хаки облезает до голого металла. Первая реакция неопытного реставратора — взять дрель с насадкой-щёткой, пройтись по всему корпусу до блеска и перекрасить свежей краской из баллончика. Это грубейшая ошибка: оригинальное лакокрасочное покрытие — часть истории устройства, и его агрессивная замена обрушивает коллекционную стоимость, даже если технически станция после этого выглядит «как новая».
Правильный подход — точечная, многоступенчатая, бережная очистка. Начинаем с сухой механической обработки: мягкая латунная щётка или специальные ластики для чистки металла — ни в коем случае не абразивные пасты, потому что они царапают сплав и оставляют следы, заметные при боковом освещении. Затем — химическая нейтрализация остатков окисла слабым раствором ортофосфорной кислоты (10–15%) или специализированным средством для алюминия с обязательной последующей промывкой дистиллированной водой и сушкой. Участки с утраченной краской не закрашиваются «с запасом» на соседние области — подбирается максимально близкий по тону состав, и повреждённое место касается точечно, с восстановлением шагрени, если она была на оригинале.
Отдельная работа — надписи на корпусе: бортовые номера, обозначения органов управления («Приём», «Передача», шкала селектора), знаки заземления и предупреждающие маркировки. Часто они выполнены не поверхностной краской, а гравировкой, заполненной краской, и при неаккуратной чистке заливка вымывается. Здесь спасает только ручная работа под лупой с тонкой кистью и обязательное фотографирование каждого этапа — это страховка, которая позволяет восстановить маркировку, если на каком-то шаге что-то пошло не так.
После очистки корпус покрывается матовым защитным лаком, который не меняет внешний вид и фактуру, но останавливает дальнейшее окисление на годы вперёд. Глянцевые лаки недопустимы — они дают «пластиковый» блеск, которого на оригинальной советской военной технике не было никогда.
Первое включение: ритуал, который нельзя торопить
Итак, конденсаторы заменены, лампы проверены, питание собрано, корпус приведён в порядок. Дальше — самое нервное: первое включение. И это не «воткнул — заработало
