Кассетный плеер Sony Walkman — не магнитофон с одним ремнём, а компактный механический узел, в котором передачу вращения от двигателя к ведущему валу, прижим ленты к головке и согласование скоростей подачи и подмотки обеспечивает связка деталей. Поломка любой из них проявляется похоже: плеер «не тянет», «жуёт», не перематывает, звук «плывёт». Замена только пассика в этом случае — лечение симптома, а не причины.
Восстановление такого аппарата начинается не с покупки ремня, а с диагностики всей кинематической цепи. И делать это нужно методично — иначе деньги и время уходят на плацебо.
Анатомия лентопротяжного механизма: от пассиков до фотодатчиков
Лентопротяжный тракт любого кассетного плеера Sony — последовательность функциональных узлов. По роли в кинематике они распределяются так:

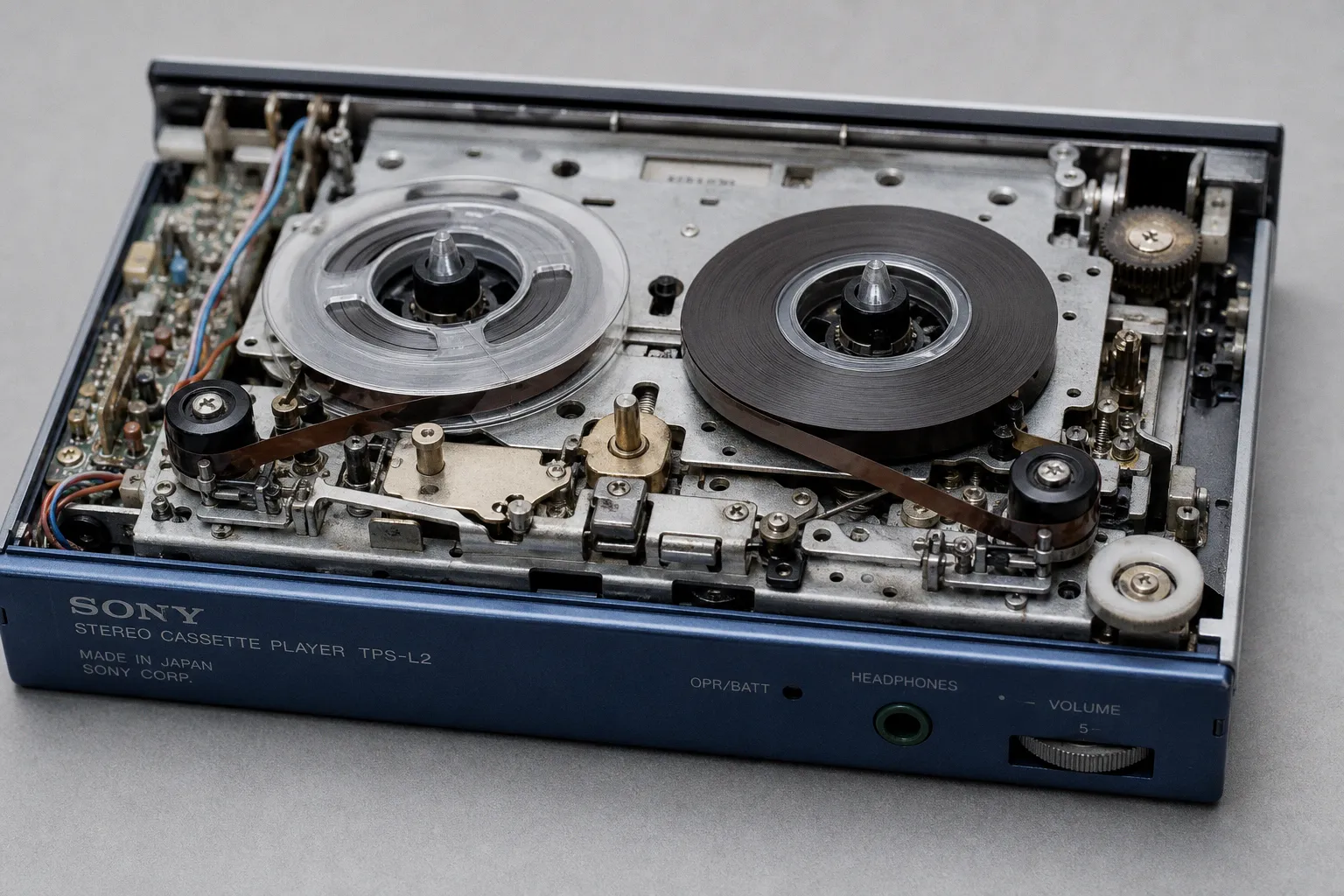

- Двигатель ведущего вала. Источник вращения. В ранних моделях, от Sony TPS-L2, представленного в 1979 году, это коллекторный DC-мотор с центробежным регулятором. В поздних сериях вроде WM-EX500 или WM-EX621 — двигатель с электронной стабилизацией, иногда с датчиком обратной связи.
- Пассик. Резиновый ремень, передающий вращение с двигателя на маховик ведущего вала. Именно его обычно и имеют в виду под «пассиком».
- Ведущий вал и маховик. Они задают линейную скорость ленты: 4,75 см/с — стандарт Compact Cassette.
- Прижимной ролик, или pinch roller. Он прижимает ленту к ведущему валу. Без уверенного контакта лента проскальзывает, идёт рывками или не идёт вовсе.
- Магнитная головка. Контактная зона с лентой. Загрязнение рабочей поверхности означает потерю высоких частот, нестабильный уровень и иногда ложное ощущение, будто головка уже «умерла».
- Идлерные шестерни, сцепление, узел реверса, прижимные рычаги. Они перераспределяют вращение между подающей и принимающей катушками, ведущим валом и механизмом автореверса.
- Узел натяжения. Поддерживает постоянное натяжение ленты на подающей катушке. Изношенная пружина, загрязнённая фетровая шайба или ослабшее сцепление дают характерный «вялый» ход.
- Фотодатчик обратной связи. В сериях типа WM-EX621 он считывает вращение идлерной шестерни и передаёт сигнал на плату управления двигателем.
Эта цепочка не избыточна. В сервис-мануале Sony WM-EX500/EX505 перед механической регулировкой предписано очистить головку, прижимной ролик, резиновые пассики и ведущий вал. Производитель рассматривает их как равноправные точки обслуживания. И это важная деталь: если чистить только головку, а ролик оставить с глянцевой затвердевшей поверхностью, никакой «профилактики» по сути не произошло.
Пассик действительно стареет. Он растягивается, теряет сечение, покрывается липким налётом или превращается в чёрную смолу на шкиве мотора. Но исправный новый ремень не компенсирует ролик, который стал твёрдым, как пластик, не восстановит проскальзывающее фрикционное сцепление и не заставит подмотку держать момент.
Замена пассика восстанавливает передачу вращения на ведущий вал. Если изношен прижимной ролик, разбита идлерная шестерня или сбит узел натяжения — двигатель будет крутить, а лента не пойдёт как положено.
Почему «зажёвывание» ленты — это не всегда поломка плеера
Под «жёвом» в обиходе понимают сразу несколько разных ситуаций:
1. Лента вытягивается из кассеты и наматывается на вал или ролик.
2. Кассета застревает в отсеке и не извлекается.
3. Лента идёт рывками, звук «плывёт», слышен механический стук.
4. Приёмная катушка вращается слишком слабо и не успевает выбирать ленту после ведущего вала.
Во всех случаях владелец склонен винить плеер. Но инструкция Sony по диагностике предлагает начать с самой кассеты: вынуть её, устранить слабину ленты, повернув катушку карандашом или ручкой, и не вытаскивать застрявшую кассету силой. Последнее особенно важно: силой легко сорвать рычаги, погнуть направляющие или оставить ленту внутри механизма.
До того момента, пока кассета не проверена, утверждать, что сломан плеер, рано. Даже хороший Walkman может испортить ленту, если у кассеты деформирован корпус, загнут фланец катушки или плёнка уже повреждена в щели корпуса. А плохая кассета способна убедительно имитировать неисправность подмотки: лента будто бы не выбирается, хотя реальная проблема — в тугом ходе бобины.
Следующий фактор — тип кассеты. Sony отдельно предупреждает: C120 и C180 могут воспроизводиться некорректно. Для штатной диагностики разумнее брать C60 или C90 в заведомо хорошем корпусе. У длинных кассет лента тоньше, чем у обычных коротких выпусков, но C120 и C180 нельзя сводить к одной и той же толщине: конструкция ленты и её механическая прочность различаются. Общее у них другое — повышенная чувствительность к состоянию тракта, натяжению и качеству намотки.
На изношенном прижимном ролике, загрязнённом валу и прослабленном узле натяжения длинная тонкая лента быстрее покажет проблему. Но это не делает её хорошим тестовым носителем. Покупать C120 для проверки «подозрительного» плеера — методическая ошибка: вы будете искать неисправность там, где её нет, или, наоборот, пропустите реальный дефект за особенностями самой кассеты.
Есть и менее очевидный сценарий. Если лента собирается петлёй у головки, это не всегда означает, что виноват ведущий вал. Вал может тянуть совершенно нормально, а вот принимающая катушка — недобирать ленту из-за изношенного идлера, проскальзывающей муфты или загрязнения в передаче. Поэтому смотреть нужно не только на то, крутится ли мотор, но и на то, как работают обе катушки под нагрузкой.
Диагностика в домашних условиях: ловушки «тестового запуска»
У «гаражного» метода проверки Walkman есть структурная проблема. При разборке корпуса и снятии основной платы двигатель запускают «на весу» и пытаются оценить его работу по звуку, по вращению шестерни или от пальца. Это даёт очень мало информации — и иногда ведёт в тупик.
В сервис-мануале Sony WM-EX621 зафиксирована конкретная особенность: вращение идлерной шестерни контролируется фотодатчиком на основной плате. Если плата снята, датчик не видит шестерню, двигатель не получает корректного сигнала обратной связи и не выходит на рабочий режим. То, что на столе выглядит как «мотор не тянет», в собранном корпусе может оказаться штатной логикой работы.
Обратная ситуация тоже встречается: мотор бодро раскручивается без кассеты, но под реальной нагрузкой пассик начинает скользить, подмотка сдаётся, а ролик не удерживает ленту. Поэтому тест «крутится — значит живой» для Walkman почти бесполезен. Живой мотор — это только один элемент живой механики.
Более честная домашняя последовательность выглядит так:
1. Поставить свежую батарею или убедиться, что питание не проседает под нагрузкой.
2. Взять обычную исправную C60 или C90, без видимой слабинки и трещин корпуса.
3. Проверить воспроизведение в начале, середине и ближе к концу стороны: дефект намотки и дефект механизма порой проявляются в разных местах ленты по-разному.
4. Послушать не только музыку, но и механику: равномерный шелест — одно, периодическое цоканье, свист или смена темпа — другое.
5. Осмотреть, как ведёт себя лента после остановки. Если она остаётся петлёй у головки, проблема часто лежит в подмотке или натяжении.
6. Только затем открывать корпус и искать причину в пассике, ролике, идлере, муфте или рычагах.
Ещё одна типовая ошибка — проверка без кассеты, пальцем по прижимному ролику. Ролик должен вращаться плавно, без рывков и заметного люфта. Но это проверка лишь одной детали из связки. Нужно оценить поверхность: нет ли на ней глянцевой дорожки, растрескивания, сплющивания по краям, липкости или, наоборот, пересохшей твёрдости. Ролик с «бочкой» или потерявшей упругость резиной даёт плавание звука, которое заменой пассика не исправить.
Третья ловушка — источник питания. Сервисная процедура для WM-EX500 и WM-EX621 оговаривает внешнее регулируемое питание 1,3 В постоянного тока. Это условие конкретной регулировки, а не пользовательская спецификация обычного режима. Но практический вывод очевиден: при слабой батарее двигатель может не выйти на стабильные обороты, а механизм начнёт проскальзывать. До вскрытия корпуса полезно хотя бы исключить банальное питание.
Влияние внешних факторов: конденсат, питание и выбор кассет
Sony прямо указывает на конденсат как на документированную причину сбоев. При переносе аппарата из холода в тёплое помещение на головках и внутри механизма выпадает влага. Регламент простой: открыть кассетный отсек, отключить питание, дать аппарату просохнуть около часа.
Эту инструкцию часто игнорируют: час ожидания кажется избыточным, особенно когда только что приехал долгожданный Walkman с барахолки. Но конденсат — не мифическая «влага в воздухе», а вполне реальная причина нестабильного контакта ленты с головкой, проскальзывания и странного поведения электроники. Разбирать аппарат, пока он не согрелся и не просох, — способ добавить собственный дефект к исходному.
Часовая просушка при подозрении на конденсат — самая дешёвая «реставрационная процедура» из арсенала. Не спешите разбирать корпус, пока этот фактор не исключён.
И ещё один фактор, не имеющий отношения к электронике: владелец, который сидит по четыре-пять часов за разобранным корпусом, расходует собственный ресурс не меньше, чем механизм. Базовые привычки для восстановления здесь так же прикладны, как паяльник и калиброванная кассета.
Дальше — питание. Sony WM-EX500/EX505 при отключённом Dolby NR заявляют диапазон воспроизводимых частот 30–18 000 Гц. Но это характеристика исправного аппарата в штатных условиях, а не обещание, которое автоматически сохраняется у любого экземпляра спустя десятилетия. При просадке напряжения страдает не только скорость: система стабилизации работает менее уверенно, увеличивается нестабильность хода, а детонация становится слышимой даже без приборов — по «плавающим» аккордам, голосу или протяжённым синтезаторным нотам.
Выбор кассет — отдельная тема. Sony предупреждает: не все кассетные проигрыватели совместимы с лентами High Bias, Type II, и Metal, Type IV. Конкретную совместимость нужно смотреть по инструкции к своей модели, а не считать универсальной для всех Walkman. Установка Type II в плеер без соответствующей коррекции не обязательно сломает аппарат, но даст неверный тональный баланс: звук может показаться излишне резким, грязным или, наоборот, странно пустым. Это легко списать на возраст головки, хотя причина будет в несовпадении типа ленты и схемы воспроизведения.
Сервисный подход: почему универсальных решений для Walkman не существует
Sony выпускала десятки серий Walkman, и лентопротяжные механизмы у них заметно различаются. Даже два внешне похожих аппарата могут требовать разных ремней, иметь иной узел автореверса, другую схему контроля скорости и собственный порядок регулировок.
| Параметр | WM-EX500/EX505 | WM-EX621 | Принцип для других серий |
|---|---|---|---|
| АЧХ воспроизведения при Dolby off | 30–18 000 Гц | По мануалу модели | По мануалу модели |
| Стабилизация двигателя | Электронная | С фотодатчиком обратной связи | Зависит от механизма |
| Регламент очистки | Указан в сервисной документации | По мануалу | По мануалу |
| Сервисное напряжение | 1,3 В DC | 1,3 В DC | Не переносится автоматически |
| Контроль механики | По узлам конкретной модели | С учётом фотодатчика | По конструкции аппарата |
Таблица показывает простую вещь: то, что верно для WM-EX500, нельзя автоматически переносить на WM-EX621, ранний TPS или произвольную автореверсную модель.
Из этого следуют три практических вывода.
Запчасти подбираются по механизму конкретной модели. Поиск запчастей для старых Walkman начинается не с запроса «пассик для Sony», а с точного обозначения аппарата и, по возможности, механизма. Размер, сечение и натяжение ремня не бывают универсальными. Комплект «для всех Walkman» иногда действительно заставит маховик вращаться, но это ещё не означает, что скорость будет стабильной, а подмотка — достаточной.
Методика обслуживания привязана к узлу. В мануале WM-EX500 прописана очистка определённых элементов. В других сериях, особенно в механизмах с фрикционными деталями и фетровыми шайбами, совет «протрите всё спиртом» способен навредить. Чистить нужно не всё подряд, а конкретную поверхность подходящим способом и в понятной последовательности.
Нормативы скорости и детонации не общие для всех Walkman. Спецификации различаются между сериями, как и методики измерения. Утверждение вроде «у любого Walkman детонация должна быть 0,04 %» некорректно без привязки к модели и условиям проверки. Корректный подход — сверить измеренное значение с документацией именно своего аппарата.
К этому же относится электрическая часть. В WM-EX500/EX505 применяется электронная стабилизация скорости вращения двигателя; в WM-EX621 она дополнительно опирается на сигнал фотодатчика, который считывает вращение идлерной шестерни на основной плате управления. Это уже другой диагностический сценарий, чем у ранних моделей с механическим центробежным регулятором. Здесь бесполезно выносить окончательный вердикт «по звуку мотора»: для точной настройки нужны контрольная кассета и измерение скорости, а для сложной электроники — нормальная сервисная диагностика.
Ремонт кассетного плеера Walkman становится предсказуемым только в тот момент, когда мастер перестаёт искать одну магическую деталь. Пассик, ролик, идлер, муфта, натяжение, кассета, батарея, конденсат, обратная связь двигателя — это не конкурирующие версии, а части одной системы.
Кассетный плеер Sony Walkman остаётся удивительно ремонтопригодной вещью, но лишь при уважении к его механике. Замена пассика — допустимая и часто необходимая операция. Просто она должна быть итогом диагностики, а не её заменой.
