Первое, что приходит в голову неискушённому владельцу: «магнитная головка села» или «конденсаторы высохли». На практике проблема чаще всего проще и банальнее — растянутый или растрескавшийся пассик лентопротяжного механизма. Резиновый ремень, который стоит копейки и меняется за полчаса, если знать геометрию и не лениться калибровать скорость после установки.
Я не буду рассказывать, как «вдохнуть жизнь» в старую деку. Я разберу конкретную неисправность: как диагностировать износ пассика, рассчитать нужный размер без заводского мануала, правильно установить и откалибровать лентопротяжный механизм до номинальных 4,76 см/с. С цифрами, с физикой, без аудиофильских сказок.
Диагностика износа: почему «плавает» звук
Пассик в кассетной деке — это передаточный элемент между валом мотора и шкивами лентопротяжного механизма. Его задача проста: передать вращение с заданной скоростью и без проскальзывания. Номинальная скорость движения ленты в стандартных компакт-кассетах — 4,76 см/с. Это жёсткая величина, определённая стандартом. Любое отклонение приводит к изменению воспроизводимой частоты: при заниженной скорости звук понижается и «тянется», при завышенной — повышается и «суетится».
Когда пассик растягивается — а он растягивается неизбежно, резина стареет, теряет эластичность, увеличивается в длине и уменьшается в сечении — передаточное отношение меняется. Шкив мотора вращается с той же скоростью, а вот лента идёт медленнее. Или неравномерно: пассик проскальзывает на одном из шкивов, скорость «дышит» в зависимости от момента сопротивления ленты.
Симптомы классические:
1. Замедленное воспроизведение. Голос звучит ниже нормы, темп замедлен. На хорошо знакомой записи это слышно сразу.
2. Неравномерность (детонация, wow & flutter). Тон «плывёт» — поднимается и опускается с периодом в доли секунды. На фортепианной записи или синтезаторных пэдах это особенно заметно.
3. Остановка ленты при нормальном нажатии клавиши Play. Мотор крутит, а лента стоит — пассик проскальзывает настолько, что не может преодолеть сопротивление натяжения.
4. Видимые дефекты пассика при визуальном осмотре. Трещины, потеря круглого сечения (стал овальным или плоским), поверхность стала липкой или, наоборот, гладкой и блестящей — признаки деградации резины.
Пассик — расходник. Он не «может служить вечно». Резина на воздухе окисляется, пластификаторы улетучиваются, и через 15–25 лет даже хранившаяся в идеальных условиях дека потребует его замены.
Важный момент: если дека простояла без дела несколько лет, пассик может прилипнуть к шкивам. Не пытайтесь его отрывать на холодную — можно повредить шкив или деформировать ось. Нанесите изопропилового спирта на стык, подождите пару минут, аккуратно подденьте пластиковой лопаткой.
Геометрия и подбор: как вычислить размер без мануала
Самый частый вопрос при замене пассика: какой размер нужен? Если вы нашли сервис-мануал на конкретную модель деки — считайте, что повезло. Там будет каталожный номер, длина, сечение, иногда даже допустимый диапазон натяжения. Но для большинства винтажных дек, особенно японских моделей 1980-х, мануалы либо утрачены, либо никогда не переводились, либо доступны только в закрытых архивах.
Выход — замер по месту. Алгоритм:
1. Снимите старый пассик. Если он цел, но растянут — не спешите его выбрасывать. Он послужит ориентиром, хотя и не эталонным.
2. Проложите нить или тонкий шнурок точно по рабочему пути пассика — через все шкивы, с тем же обхватом, без натяга. Нить должна лежать в ручьях шкивов так же, как лежал пассик.
3. Измерьте полную длину нити. Это полная длина пассика в растянутом состоянии.
4. Разделите на два — получите полудлину.
5. Вычтите 5–7% — это компенсация на преднатяг резины. Пассик должен сидеть на шкивах с лёгким натяжением, иначе он будет проскальзывать.
Вычет 5–7% на преднатяг — не рекомендация, а необходимость. Пассик, надетый без натяга, будет буксовать при первом же изменении нагрузки.
Почему нельзя просто измерить старый пассик линейкой? Потому что он растянут. Его реальная длина в изношенном состоянии может отличаться от номинальной на 10–15%. Измерение старого пассика даёт только грубую оценку порядка — круглый он или плоский, толстый или тонкий.
Типовые сечения
Пассики для кассетных дек выпускаются в нескольких стандартных сечениях:
| Тип сечения | Типичный размер | Применение |
|---|---|---|
| Круглый | 0,6–1,2 мм | Большинство бытовых дек, привод от мотора к главному шкиву |
| Квадратный | 0,6–0,8 мм | Там, где нужен больший контакт с ручьём шкива |
| Плоский (ленточный) | 0,5–0,7 мм толщиной, 2–4 мм шириной | Некоторые модели с плоскими шкивами, реже в бытовых деках |
Если вы не уверены в типе сечения — посмотрите на ручей шкива. Круглый ручей — круглый пассик. V-образный или плоский — плоский или квадратный. Несовпадение профиля пассика и ручья шкива приведёт к проскальзыванию или чрезмерному износу.
Где искать
Пассики для винтажных дек продаются в нескольких форматах:
- Ремкомплекты под конкретную модель. Самый надёжный вариант, если повезло найти. Продаются на eBay, в профильных магазинах запчастей для ретро-техники. Обычно содержат 2–3 пассика разного размера (основной привод + привод счётчика + привод подмотки).
- Пассики по размеру. Универсальные наборы, где каждый пассик маркирован по длине и сечению. Подходят, если вы точно рассчитали геометрию.
- Б/у пассики с доноров. Крайний вариант. Резина с другого устройства может быть в лучшем состоянии, но возраст у неё тот же.
Канцелярские резинки, кусочки медицинского жгута и тому подобные «народные» замены — не рассматриваем. Для деки классом выше примитивного буки-вокмена это ненадёжно: непредсказуемое натяжение, непостоянное сечение, быстрый износ.
Технология замены: очистка и установка
Перед тем как надеть новый пассик, необходимо подготовить контактные поверхности. Это этап, который большинство «мастеров» пропускают, а потом удивляются, почему новый пассик буксует.
Очистка шкивов
На ручьях шкивов со временем накапливается окислившаяся резина — продукт деградации старого пассика. Это тонкий, но стойкий налёт, который снижает коэффициент трения. Новый пассик на грязный шкив — деньги на ветер.
Чистка:
1. Нанесите изопропиловый спирт (концентрация 90% и выше) на безворсовую салфетку.
2. Протрите каждый ручей шкива, проворачивая шкив вокруг оси.
3. Проверьте результат: поверхность ручья должна быть матовой и однородной, без липких или блестящих участков.
4. Протрите вал мотора — там тоже бывает налёт.
Не используйте ацетон и растворители на основе нефтепродуктов — они могут повредить пластиковые шкивы и подшипники.

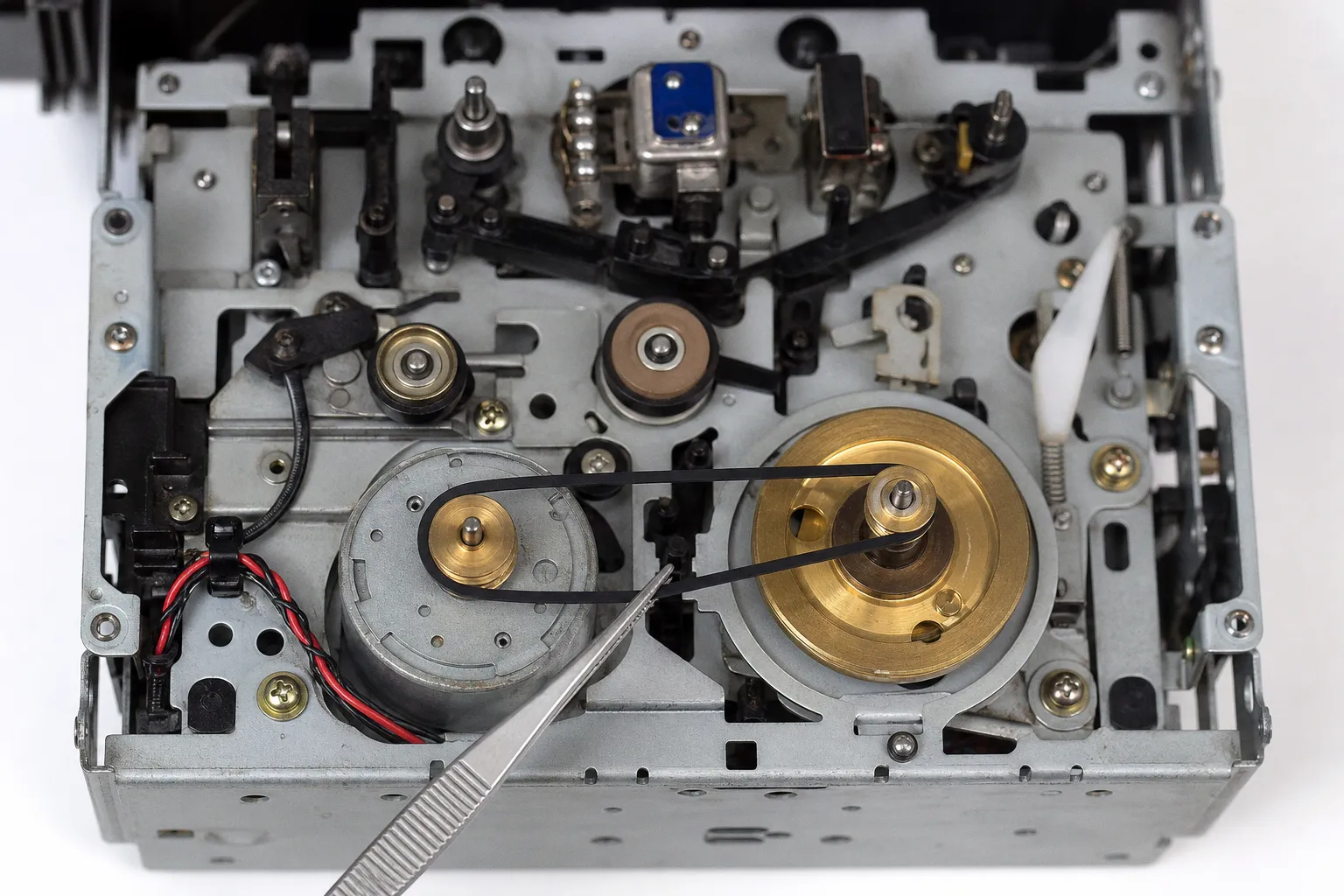

Установка пассика
Порядок установки зависит от конструкции деки. В большинстве моделей пассик проходит через узкую щель в шасси или под платой — производители не рассчитывали на то, что его придётся менять. Типичный алгоритм:
1. Наденьте пассик на вал мотора.
2. Протяните пассик через технологическое отверстие или щель к главному шкиву (маховику).
3. Наденьте на главный шкив, слегка растянув.
4. Проверьте, что пассик лежит в ручьях ровно, без перекосов и перехлёстов.
5. Прокрутите маховик вручную на несколько оборотов — пассик должен вращаться без рывков и проскальзывания.
Натяжение пассика — не «чем туже, тем лучше». Избыточное натяжение нагружает мотор и подшипники тонвалов, ускоряя их износ. Правильный пассик — тот, который передаёт вращение без проскальзывания при нормальной нагрузке и не создаёт при этом ощутимого сопротивления при ручном провороте.
О типичной ошибке
Вижу регулярно: человек покупает пассик на 5–10% короче расчётного, «чтобы наверняка не проскальзывал». Результат — мотор гудит под нагрузкой, скорость чуть выше нормы, подшипники тонвалов изнашиваются в разы быстрее. Пассик с правильным натягом не должен «натягивать» систему — он должен обеспечивать передачу момента с минимальными потерями.
Калибровка скорости: тестовые кассеты и замер
Установить пассик — это только половина работы. Даже пассик номинального размера не гарантирует точную скорость: разброс диаметров шкивов, состояние подшипников, износ вала мотора — всё это вносит погрешность. После замены пассика калибровка скорости обязательна.
Инструмент
Для точной калибровки используют тестовые (измерительные) кассеты с записью эталонного тона. Стандартные частоты:
- 3000 Гц — наиболее распространённый эталон для калибровки wow & flutter.
- 3150 Гц — используется в профессиональных тестовых кассетах (DIN/IEC стандарт).
- 1000 Гц — базовый эталон для грубой проверки скорости.
Тестовую кассету можно купить — их до сих пор производят для сервисных нужд. Альтернатива — записать эталонный тон на хорошей кассете с помощью генератора сигналов и осциллографа, но это требует предварительно откалиброванного записывающего устройства.
Процедура
1. Вставьте тестовую кассету с эталонным тоном (например, 3000 Гц).
2. Включите воспроизведение.
3. Подключите выход деки к частотомеру или осциллографу. Если нет — используйте приложение-анализатор спектра на смартфоне с линейным входом (не через микрофон — погрешность будет недопустимой).
4. Зафиксируйте показания: частота на выходе должна соответствовать записанной. Для 3000 Гц эталонного тона отклонение более ±1,5% уже слышно на музыкальном материале.
5. Если дека имеет регулятор скорости (trimmer на плате или внешний потенциометр) — подстройте до совпадения с эталоном.
6. Если регулятора нет — выход обычно ищут в подборе пассика другого размера. Это итеративный процесс: замерили скорость, отклонилась — заменили пассик на чуть иной, повторили.
Что считать допустимым
Для бытовой кассетной деки класса Hi-Fi нормальный допуск по скорости — ±1,5%. Детонация (wow & flutter) — не хуже 0,15% WRMS для приличных моделей, 0,08% WRMS для топовых. После замены пассика на качественный, с правильным натягом и чистыми шкивами, wow & flutter обычно приходит в норму — именно пассик является основным источником неравномерности в большинстве конструкций.
Обслуживание фрикционных муфт
Пассик — не единственный резиновый элемент в лентопротяжном механизме. Рядом с ним работают фрикционные муфты подмотки и отмотки — устройства, которые обеспечивают постоянное натяжение ленты на приёмной и подающей катушках. В них используется войлочный (фетровый) фрикционный элемент, который со временем уплотняется, загрязняется и теряет фрикционные свойства.
Симптомы износа фетра:
- Лента наматывается на приёмную катушку неравномерно, «буграми».
- При воспроизведении слышен ритмичный шорох — лента трётся о кромки направляющих из-за неравномерного натяжения.
- При быстрой перемотке лента провисает или, наоборот, чрезмерно натягивается.
Замена фетра
Старый фетр извлекается из муфты — обычно он прижат пружинной шайбой или зафиксирован в пазу. Новый фетр вырезается из листового материала толщиной 1–1,5 мм. Подойдёт технический фетр с плотностью 0,2–0,35 г/см³ — слишком жёсткий будет проскальзывать, слишком мягкий — буксовать.
Фиксация нового фетра — отдельный вопрос. Цианакрилатный клей (суперклей) для этого не подходит: он пропитывает фетр, делает его жёстким и хрупким, а со временем трескается от вибраций. На практике лучше работает тонкий двусторонний скотч на полипропиленовой основе — он обеспечивает фиксацию без изменения упругих свойств фетра и легко удаляется при следующей замене.
Фрикционная муфта — не «пожизненный» узел. Фетровый элемент — расходник, и его замена при обслуживании деки столь же обязательна, как замена пассика.
Итог: целесообразность и риски
Замена пассика в кассетной деке — процедура несложная, но требующая аккуратности и понимания того, что вы делаете. Основные риски:
- Неправильный размер — приводит к проскальзыванию или избыточному натяжению. Решается точным замером и вычетом на преднатяг.
- Загрязнённые шкивы — сводят на нет преимущества нового пассика. Решается протиркой изопропиловым спиртом.
- Отсутствие калибровки — дека «работает», но скорость отклоняется от нормы, и владелец этого не замечает, пока не сравнит с эталоном. Решается тестовой кассетой и частотомером.
- Повреждение при установке — пассик можно порвать, перекрутить или посадить не в тот ручей. Решается внимательностью и терпением.
Затраты на материалы по сравнению с сервисным ремонтом скромны: основные расходники — пассик, изопропиловый спирт и тестовая кассета — доступны в профильных магазинах и не требуют существенных вложений. Время работы — от получаса до двух часов в зависимости от конструкции деки и вашего опыта.
Результат — дека, которая воспроизводит кассеты на номинальной скорости 4,76 см/с, с детонацией в пределах заводских спецификаций. Не «тепло», не «воздушно», не «аналогово» — просто правильно. Физика не обманывает.
