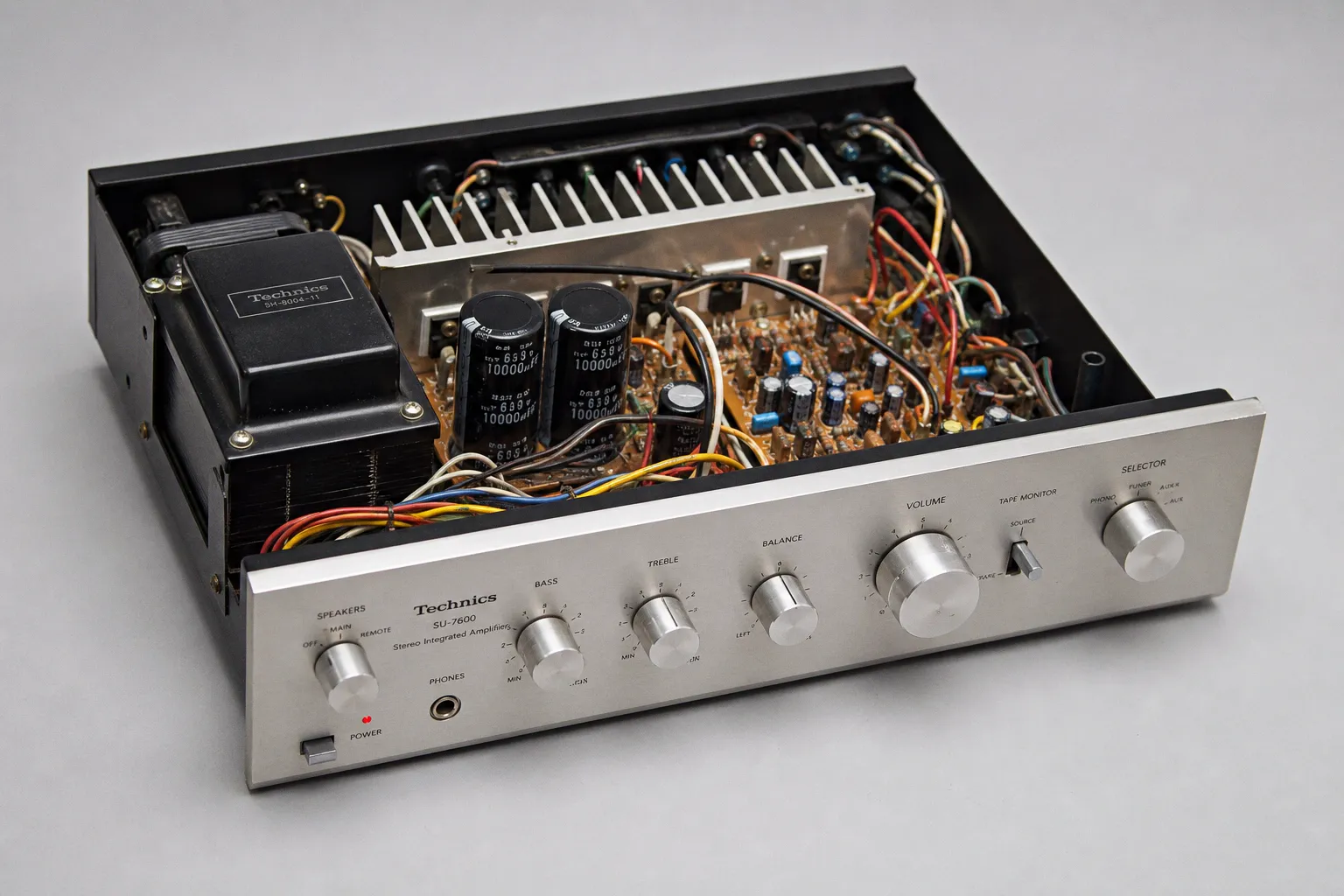

Электролитические конденсаторы — единственные компоненты в аналоговой схеме, которые гарантированно деградируют со временем. Резисторы меняют сопротивление на доли процентов за полвека. Транзисторы, если их не перегревали, живут десятилетиями. Плёночные и керамические конденсаторы практически вечны. А электролиты — расходник. И проблема в том, что обычным мультиметром эту деградацию не увидеть. Нужен другой инструмент и другая методика.
Физика деградации: что происходит внутри конденсатора через 30 лет
Алюминиевый электролитический конденсатор — это две алюминиевые фольги, разделённые пропитанной электролитом бумагой. Оксидный слой на аноде работает как диэлектрик. Электролит обеспечивает контакт между оксидом и катодной фольгой и восстанавливает оксидный слой при локальных пробоях.
По теме также можно посмотреть Кино, сериалы, стриминг и новости индустрии развлечений.
По теме также можно посмотреть Тех- и гаджет-тренды: новинки гаджетов, AI-устройства, стоит ли покупать, аксессуары и.
Через 20–30 лет электролит высыхает. Частично — через микротрещины в герметизации, частично — из-за химических процессов внутри. Высыхание электролита даёт два эффекта: падение ёмкости и рост эквивалентного последовательного сопротивления — ESR.
ESR — это паразитное сопротивление, которое последовательно включено с идеальной ёмкостью конденсатора. У нового конденсатора большой ёмкости (1000–10000 мкФ) на рабочей частоте ESR составляет сотые доли ома. У высохшего — единицы ом и выше. Именно ESR, а не потеря ёмкости, чаще всего становится причиной аудио-дефектов.
Хрип и фон в старом усилителе — это, как правило, не «уставшие транзисторы» и не «магия лампового звука». Это пульсации питания из-за конденсаторов с ESR в десятки раз выше нормы.
Механизм простой. Конденсатор в блоке питания сглаживает пульсации выпрямленного напряжения. Идеальный конденсатор с нулевым ESR на частоте пульсаций 100 Гц (после двухполупериодного выпрямления) представляет собой короткое замыкание для переменной составляющей — пульсации уходят на землю. Реальный конденсатор с ESR в 5 Ом вместо 0,1 Ом пропускает пульсации дальше по цепи. Эти пульсации модулируют рабочую точку усилительных каскадов и появляются на выходе как гул, хрип, «грязный» бас.
Почему мультиметр тут бесполезен
Подключаете к конденсатору мультиметр в режиме измерения ёмкости. Показывает 950 мкФ вместо номинальных 1000. Допуск ±20% — вроде бы нормально. Значит, конденсатор живой?
Нет. Мультиметр измеряет ёмкость на частоте 1 кГц или даже ниже — зависит от модели прибора. На этой частоте даже конденсатор с высохшим электролитом может показать номинальную ёмкость, потому что реактивное сопротивление (1/2πfC) ещё велико и маскирует вклад ESR.
ESR нужно измерять на высокой частоте — от 10 кГц до 100 кГц. Стандарт для большинства приборов — 100 кГц. На этой частоте реактивное сопротивление конденсатора ёмкостью 1000 мкФ составляет:
X_C = 1 / (2 × π × 100 000 × 0,001) ≈ 0,0016 Ом
То есть на 100 кГц ёмкость конденсатора настолько мала по реактивному сопротивлению, что мост прибора измеряет практически чистое ESR. Именно поэтому ESR-метр и даёт адекватную картину, а обычный мультиметр — нет.
| Параметр | Новый конденсатор 1000 мкФ / 25 В | Высохший (30+ лет) | Предельно допустимый |
|---|---|---|---|
| Ёмкость (мультиметр, 1 кГц) | 980–1050 мкФ | 800–950 мкФ | 800 мкФ (−20%) |
| ESR (100 кГц) | 0,03–0,1 Ом | 2–15 Ом | 0,5 Ом |
| Ток утечки | < 0,01 CV | Завышен в 3–10 раз | 0,03 CV |
Обратите внимание на разрыв: ёмкость может упасть на 15%, а ESR вырастет в 50–100 раз. Мультиметр покажет «почти нормально», а усилитель хрипит как сковорода.
Методика проверки: правильный порядок действий
Шаг 1: Визуальный осмотр
Не нужно никаких приборов. Вскрываете корпус и ищете:
- Вздувшиеся конденсаторы — верхняя крестообразная насечка выпуклая, корпус цилиндрический, а не плоский сверху. Это однозначный брак.
- Подтёки электролита — бурые или белёсые следы на плате вокруг конденсатора.
- Потемнение печатной платы — рядом с конденсаторами блока питания, где токи максимальны.
В Marantz 1060, про который я упомянул в начале, два из четырёх конденсаторов фильтрации питания были вспухшие. Визуально — два из четырёх. По ESR — все четыре.
Шаг 2: Измерение на плате (грубая оценка)
ESR-метр можно подключать к конденсатору, не выпаивая, но только если прибор поддерживает внутрисхемное измерение. Большинство бюджетных приборов — не поддерживают. Параллельные цепи искажают показания, и вы получите ESR конденсатора параллельно с импедансом всей обвязки.
Вывод: для точного измерения — выпаивать хотя бы один вывод. Для конденсаторов блока питания это обычно сделать несложно: они крупные, выводы толстые, площадки большие.
Шаг 3: Выпаивание и точное измерение
Паяльник — 60–80 Вт, с толстым жалом для силовых цепей. Припой SAC305 или Sn60Pb40 — без разницы для ремонтных работ. Флюс — нейтральный, канифоль или жидкий RMA.
Критически важно: перед выпаиванием разрядите конденсатор. Конденсаторы блока питания на 10000 мкФ при напряжении 50 В хранят заряд, способный пропалить дорожку на плате и оставить ожог на пальцах. Разряжать через резистор 100–470 Ом, 2 Вт, не отвёрткой и не перемычкой.
Выпаяли. Подключили ESR-метр. На частоте 100 кГц исправный электролит большой ёмкости (1000–10000 мкФ) покажет ESR от 0,01 до 0,2 Ом. Конденсатор с ESR выше 1 Ом — кандидат на замену. Выше 3 Ом — неисправен однозначно.
Шаг 4: Проверка ёмкости и тока утечки
ESR-метр показывает только ESR. Полная картина требует измерения ёмкости и тока утечки. Для ёмкости подойдёт любой мультиметр с режимом С. Для тока утечки — блок питания с ограничением тока и резистор. Схема: блок питания → резистор 1 кОм → конденсатор. Подаете номинальное напряжение, ждёте 5 минут, измеряете ток. Норма — менее 0,01 × C × V (где C в фарадах, V в вольтах). Для 1000 мкФ × 25 В = 0,00025 А = 0,25 мА.
Критерии выбора замены: что ставить вместо старого
Подбор конденсатора для замены — не «купить такие же». Потому что «такие же» — это 1976 год, и технологии производства за полвека ушли вперёд. Правила:
Три обязательных параметра
1. Номинальное напряжение — равно или выше оригинала. Ставить 35 В вместо 25 В — можно и нужно. Ставить 16 В вместо 25 В — нельзя.
2. ESR — чем ниже, тем лучше, но в рамках разумного. Конденсаторы серии Low ESR с ESR 0,01–0,05 Ом — стандарт для реставрации аудиотехники.
3. Рабочая температура — 105°C вместо 85°C. В усилителе внутри корпуса температура стабильно выше, чем в компьютерном блоке питания. Конденсатор на 85°C в усилителе прослужит в 2–3 раза меньше, чем на 105°C.
Что ставить: конкретные серии
| Применение | Рекомендуемая серия | ESR (типичный) | Примечание |
|---|---|---|---|
| Блок питания, фильтрация | Nichicon HE, Panasonic EE | 0,03–0,08 Ом | Low ESR, 105°C, высокий ripple current |
| Связные цепи (межкаскадные) | Nichicon KG (Gold Tune), Elna Silmic II | 0,1–0,5 Ом | Оптимизированы для аудиочастот |
| Общие цепи, развязка | Panasonic FC, Rubycon ZLH | 0,05–0,15 Ом | Универсальные Low ESR |
Nichicon KG и Elna Silmic II — серии, которые производители позиционируют как «аудио». В них ниже тангенс угла потерь на звуковых частотах, что технически корректно. Но разница в звучании между Nichicon HE и Nichicon KG в блоке питания — ниже порога измеримости любого анализаатора искажений. Ставьте Silmic в межкаскадные цепи и не тратьте деньги на аудиофильские конденсаторы в блоке питания.
Чего не стоит делать
- Не ставьте конденсаторы с заниженным ESR в цепи с высоким пульсационным током. Супер- Low ESR конденсаторы из компьютерных плат (серии с ESR < 0,01 Ом) рассчитаны на импульсные источники питания с высокочастотными пульсациями. В линейном блоке питания усилителя с частотой пульсаций 100 Гц их преимущество нивелируется, а механическая надёжность и ресурс могут быть ниже.
- Не увеличивайте ёмкость более чем на 30–50% от оригинала. Больше ёмкость — больше бросок тока при включении. Мостовой выпрямитель и предохранитель рассчитаны на оригинальные токи. Двойная ёмкость — двойной бросок.
- Не путайте полярность. Это не совет «для чайников». На старых платах маркировка может быть неразборчива, а силовые конденсаторы при обратной полярности взрываются — буквально, с выбросом электролита.
Когда конденсаторы ни при чём
Замена всех электролитов в усилителе — стандартная процедура реставрации, и в 70% случаев она устраняет основные дефекты звука. Но не в 100%. Хрип, гул и искажения могут быть вызваны:
Высохшая термопаста между выходными транзисторами и радиатором. Сопротивление теплового контакта растёт → транзисторы перегреваются → рабочая точка уходит → каскад входит в режим отсечки на пиках сигнала. Хрип, похожий на конденсаторный, но проявляется только при нагрузке.
Дрейф тока покоя. В выходных каскадах класса AB ток покоя задаётся цепью из предварительного каскада и подстроечного резистора. Со временем резистор окисляется, контакт пропадает, ток покоя скачет. Проверяется включением мультиметра в разрыв цепи эмиттера — типовые значения от 20 до 50 мА на пару транзисторов.
Плохой контакт в разъёмах и переключателях. Переключатель громкости — классическая точка отказа. Плёнка потенциометра изнашивается, контакт «ползунок-напыление» становится нестабильным. Проявляется как хруст, треск и нестабильность уровня при вращении, а не как постоянный хрип. Промывка DeoxIT D5 помогает, но если дорожка протёрта до основания — только замена.
Высохшие транзисторы. Редко, но бывает — особенно германиевые транзисторы 60-х–70-х годов. Проверяется замером hFE (коэффициента передачи тока). Норма для кремниевых — от 50 до 300 в зависимости от типа. Для германиевых — от 20 до 100. Если hFE ниже 20 или транзистор «звонится» как два диода в обе стороны — на замену.
Практическое резюме
Для диагностики конденсаторов по ESR нужен ESR-метр с рабочей частотой 100 кГц и возможность выпаивания компонентов. Обычный мультиметр не покажет деградацию — это фундаментальное ограничение, связанное с частотой измерения.
Конденсаторы блока питания — приоритет номер один. Именно они отвечают за сглаживание пульсаций, и именно их ESR растёт в первую очередь из-за высокого рабочего тока и температуры. Межкаскадные связные конденсаторы — приоритет номер два: их ESR менее критичен, но утечка может сместить рабочую точку каскада.
Для замены — Low ESR, 105°C, номинальное напряжение не ниже оригинального. Nichicon, Panasonic, Rubycon, Elna — четыре производителя, которые закрывают 95% потребностей реставрации. Сроки поставки из Японии через специализированные дистрибьюторы — две-три недели, поэтому заказывайте компоненты с запасом по номиналам и заранее проверяйте наличие на складе.
Ремонт оправдан, если стоимость комплекта конденсаторов не превышает 15–20% от рыночной цены аппарата в исправном состоянии. Для Marantz 1060, с которого мы начали, полная замена электролитов обошлась в 2800 рублей. Рыночная цена исправного — от 45 до 70 тысяч. Арифметика очевидна.
