Высохший электролитический конденсатор получает сетевое напряжение, пассик превращается в липкую ленту, а окисленный переключатель замыкает контакт через слой грязи. Иногда аппарат просто не запускается. Иногда сгорает трансформатор, отслаивается дорожка на плате или выходит из строя редкая микросхема, которую уже не найти ни у производителя, ни на разборках.

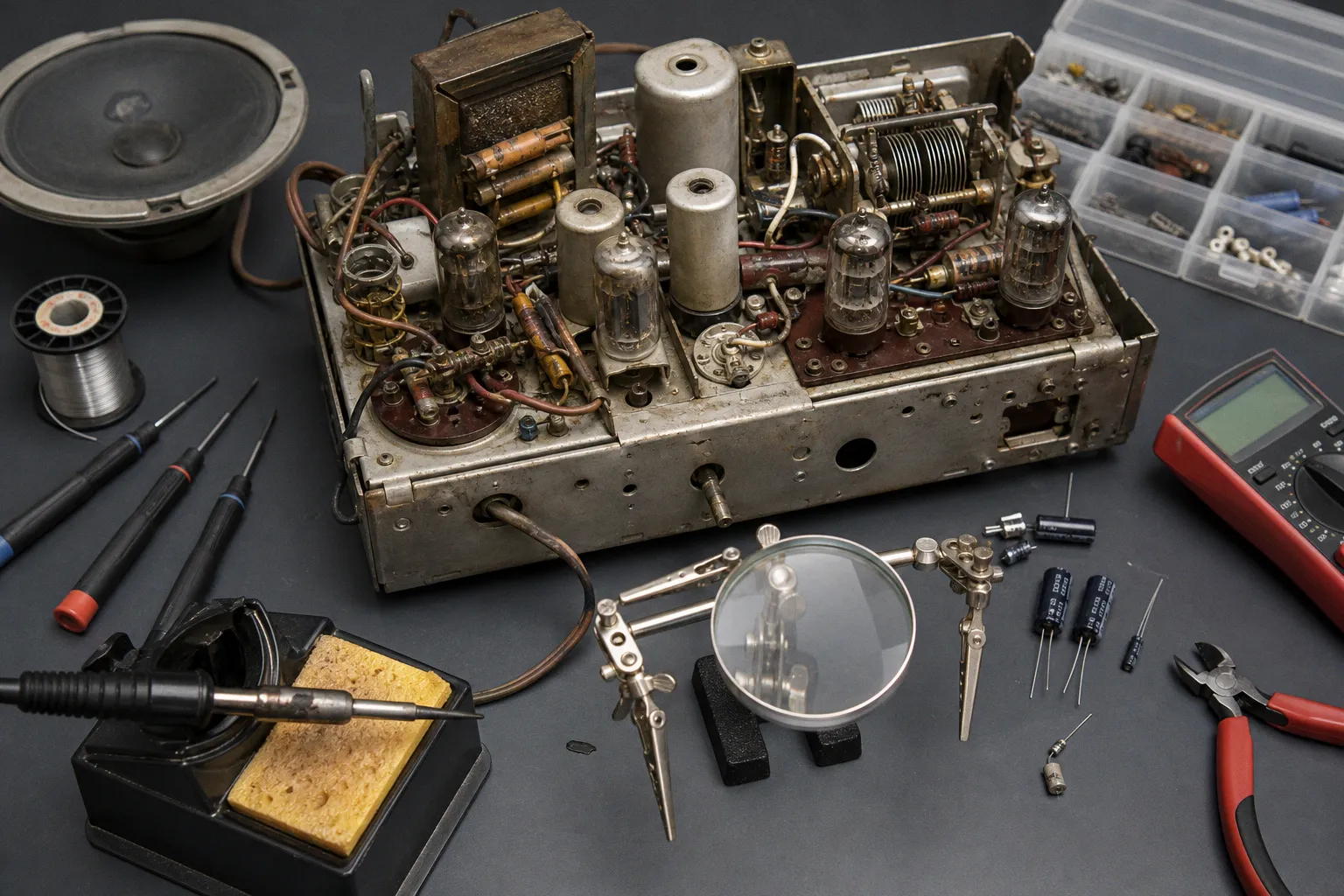

Реставрация старой техники начинается не с отвертки и не с покупки набора новых конденсаторов. Первый этап — понять, что именно перед вами: исправный аппарат с косметическими дефектами, восстановимый экземпляр с типовыми проблемами или поврежденный донор, которому разумнее стать источником запчастей. У винтажной электроники есть неприятная особенность: внешняя чистота почти ничего не говорит о состоянии узлов внутри.
Я восстанавливаю технику по одному принципу: сначала исключаю опасные режимы, затем возвращаю механике подвижность, после этого занимаюсь электрической частью и только в конце — внешним видом. Такой порядок скучнее, чем «включил, увидел дым, начал искать схему», зато дает предсказуемый результат.
Первичная диагностика: старый аппарат нельзя сразу включать в сеть
Передо мной однажды оказался кассетный магнитофон, который продавец называл «полностью рабочим». Корпус был целым, клавиши нажимались, сетевой шнур выглядел прилично. При включении аппарат зажужжал, индикатор загорелся, а через несколько секунд из вентиляционных отверстий пошел характерный запах горячего лака. Виноват оказался сетевой конденсатор, который пробился после многолетнего простоя.
Аппарат не был безнадежен. Но прямое подключение к 220 В превратило бы обычную замену детали в ремонт силового блока с дополнительными повреждениями.
До подачи питания я проверяю:
- состояние корпуса, сетевого шнура, вилки и предохранителя;
- следы перегрева на платах, потемнение текстолита, трещины и вздутые конденсаторы;
- наличие коррозии после хранения во влажном помещении;
- следы насекомых, пыли и мелкого мусора внутри;
- состояние трансформатора и переключателя напряжения;
- свободный ход валов, шестерен, маховиков, клавиш и рычагов;
- соответствие аппарата местной сети: импортная техника может быть рассчитана на 110 В, а ошибочное подключение к 220 В уничтожает ее за секунды.
Отдельно осматриваю электролитические конденсаторы. Вздутие корпуса или потекший электролит — очевидный дефект, но нормальная внешность не является индульгенцией. Конденсатор может потерять емкость, увеличить ESR — эквивалентное последовательное сопротивление — или получить недопустимый ток утечки без видимых изменений корпуса.
Как подавать питание после осмотра
Если аппарат сетевой и его схема неизвестна, безопаснее начинать с проверки цепей питания без прямого включения. Сначала прозванивают предохранитель, проверяют отсутствие очевидного короткого замыкания по силовой линии, осматривают диодный мост и силовые конденсаторы. Для дальнейшего запуска используют ограничитель тока или лабораторный автотрансформатор, если он есть в мастерской и оператор понимает, какие параметры контролирует.
Лампочка накаливания в последовательном ограничителе — не магический прибор, но полезный индикатор. Яркое устойчивое свечение после включения обычно говорит о чрезмерном токе. Короткая вспышка с последующим заметным снижением яркости выглядит гораздо спокойнее, хотя сама по себе не доказывает исправность схемы.
Сетевые блоки требуют особой осторожности: даже после отключения внутри могут оставаться опасные напряжения. Измерение выполняют только инструментом с подходящей категорией безопасности и изолированными щупами. Если опыта работы с сетевой частью нет, восстановление ограничивают механикой и низковольтными узлами, а силовой блок передают специалисту. Винтажная техника не становится безопаснее от того, что ее конденсаторы старые.
Первое включение — это не проверка работоспособности, а отдельная процедура диагностики. Если вы просто вставили вилку в розетку, диагностику вы пропустили.
Разборка и фиксация: винты похожи, а функции у них разные
После внешнего осмотра я фотографирую аппарат со всех сторон, затем снимаю крышки и делаю новые кадры. Фотографии нужны не для архива и не для красивого отчета. Они показывают трассировку проводов, положение шайб, ориентацию разъемов и последовательность установки деталей, когда через несколько дней память начнет уверенно подменять факты.
Особенно легко ошибиться с:
- проводами к динамикам и трансформатору;
- разъемами, которые физически подходят к нескольким гнездам;
- пружинами клавишных механизмов;
- стопорными кольцами и тонкими шайбами;
- винтами разной длины;
- экранами, соединенными с землей;
- шлейфами, которые нельзя изгибать у самого места пайки.
Я раскладываю крепеж по небольшим контейнерам и подписываю их по узлам: «верхняя крышка», «механика», «плата питания». Если винты внешне одинаковые, но отличаются длиной на несколько миллиметров, это уже достаточная причина не складывать их в одну кучку. Длинный винт, закрученный в неподходящее место, способен упереться в плату или повредить дорожку.
Провода маркирую малярной лентой или бирками. На бирке лучше указывать не только цвет, но и точку подключения: например, «CN3 — красный». Цвет изоляции мог выгореть, а в старых аппаратах встречаются ремонты, выполненные не по заводской документации.
Что нужно иметь под рукой
Для базовой реставрации старой техники не требуется сразу покупать профессиональную лабораторию. Нужен набор, который позволяет разобрать аппарат, удалить грязь и измерить основные параметры, не превращая ремонт в борьбу с инструментом.
| Инструмент или материал | Для чего нужен | На что обратить внимание |
|---|---|---|
| Набор часовых и крестовых отверток | Разборка корпуса, механики и плат | Жало должно точно соответствовать шлицу, иначе старые винты легко сорвать |
| Мультиметр | Проверка сопротивления, прозвонка, напряжения и диодов | Щупы с надежной изоляцией важнее большого числа режимов |
| Паяльник с регулировкой температуры | Выпайка и установка компонентов | Для хрупких старых плат полезен контролируемый нагрев и тонкое жало |
| Оплетка и отсос для припоя | Удаление припоя из отверстий | Не давить на дорожку, если припой еще не расплавился |
| Изопропиловый спирт | Очистка флюса и части загрязнений | Не наносить бездумно на все пластмассы, маркировки и резину |
| Кисти, безворсовые салфетки, груша | Сухая очистка и удаление пыли | Жесткая щетка может срезать шелкографию и тонкие провода |
| Очиститель контактов | Обработка переключателей и потенциометров | Выбирать состав по назначению, а не по узнаваемости аэрозольного баллона |
| Контейнеры и бирки | Хранение крепежа и маркировка соединений | Подписывать сразу, а не «потом, когда соберу» |
Для ремонта электроники также пригодятся пинцеты, бокорезы, термоусадка, токопроводящий припой подходящего типа и увеличительное стекло. Восстановление старого магнитофона потребует дополнительного набора: ватных палочек без осыпающегося ворса, безворсовой ленты, подходящей смазки, измерительной кассеты и, при серьезной настройке, осциллографа.
Чистка плат и контактов: почему WD-40 здесь лишняя
Одна из самых живучих ошибок — залить потенциометр или переключатель универсальной смазкой WD-40, а затем считать проблему решенной. Средство вытесняет влагу и временно улучшает контакт, поэтому на первых минутах ремонта возникает ощущение победы. Потом на поверхности остается липкий слой, к нему быстро прилипает пыль, а углеродный резистивный слой потенциометра получает дополнительную нагрузку от загрязнения.
WD-40 не является правильным очистителем для большинства потенциометров и переключателей винтажной электроники. Для таких узлов используют специализированные очистители контактов, в том числе составы с очистительным действием и отдельные средства с лубрикантом. В линейке Caig, например, DeoxIT D5 применяют как очиститель, а F5 — для фейдеров и потенциометров, где нужна совместимость с резистивным элементом и смазывающий эффект.
Но даже специализированный аэрозоль не заменяет разборку. Если контактная группа покрыта окислами, а внутри потенциометра стерта дорожка, химия лишь на короткое время скроет дефект.
Как чистить плату
Пыль удаляю сухой кистью и грушей, удерживая вентилятор или баллон со сжатым воздухом так, чтобы не раскрутить мелкие моторы и не загнать грязь глубже в переключатели. После этого локально применяю изопропиловый спирт на салфетке или кисти. Жидкость не должна свободно стекать под микросхемы, трансформаторы и экраны.
На платах с остатками электролита порядок другой:
1. Сначала отключаю плату и удаляю загрязнение механически, не размазывая его по соседним дорожкам.
2. Проверяю, не съел ли электролит защитный лак, медь и выводы компонентов.
3. Очищаю участок подходящим составом и полностью высушиваю плату.
4. Измеряю подозрительные цепи и только затем возвращаю питание.
5. При разрушении дорожки восстанавливаю ее проводником с фиксацией, а не каплей припоя поверх прогоревшего места.
Вода сама по себе не является запретом, но промывать сложную электронику без понимания того, как быстро и полностью вы удалите влагу, — плохая идея. Внутри трансформаторов, под экранами, в разъемах и под корпусами переключателей жидкость остается дольше, чем кажется.
Потенциометр: очистить или заменить
Если ручка хрустит, сначала проверяю, меняется ли сопротивление плавно. Мультиметр подключают между крайними выводами и между средним выводом и каждым крайним. При вращении не должно быть резких скачков, обрывов и зон, в которых показания внезапно уходят в бесконечность.
Если хруст исчезает после очистки, а сопротивление остается стабильным, узел можно оставить. Если дорожка стерта, вал имеет люфт, а значение скачет даже после обработки, потенциометр подлежит замене или восстановлению донорской деталью. Установить «похожий» компонент недостаточно: сопротивление, логарифмическая или линейная характеристика, длина вала и крепление влияют на работу всей схемы.
Рекап: менять конденсаторы по диагнозу, а не по возрасту
Рекап — замена старых электролитических конденсаторов — стал почти обязательным ритуалом в обсуждениях винтажного аудио. В некоторых мастерских это выглядит просто: выпаять все цилиндры, поставить новые и объявить аппарат восстановленным. Такой подход иногда дает результат, но не является диагностикой.
Возраст действительно ухудшает характеристики электролитов. Высыхание электролита увеличивает ESR, снижает фактическую емкость и может поднять ток утечки. Но нельзя утверждать, что каждый конденсатор в аппарате старше тридцати лет нужно менять без измерений. Качественный компонент, работавший в щадящем температурном режиме, может оставаться в пределах нормы, а относительно новый конденсатор — уже иметь проблемы из-за перегрева или неудачной партии.
Перед заменой я смотрю на три параметра:
- номинальную емкость и ее фактическое значение;
- ESR, особенно в импульсных и силовых цепях;
- ток утечки при рабочем напряжении.
Измерение обычным мультиметром дает только часть картины. Емкость «в пределах нормы» не означает, что конденсатор исправен под нагрузкой. Для проверки нужны ESR-метр, тестер компонентов или лабораторная методика с ограничением тока. В силовых цепях измерения проводят осторожно: заряженный конденсатор может сохранять опасное напряжение после отключения.
Как выбирать замену
Новый конденсатор должен соответствовать не только емкости. Минимальный набор параметров:
- рабочее напряжение не ниже оригинального;
- допустимая температура, обычно 105 °C предпочтительнее для нагруженных узлов;
- подходящий тип — электролитический, пленочный, керамический или другой по функции;
- размер и шаг выводов, чтобы деталь нормально закрепилась;
- низкий ESR там, где этого требует схема;
- правильная полярность.
Увеличивать рабочее напряжение можно, если габариты и режимы позволяют. Увеличивать емкость без понимания схемы не следует: в выпрямителе это меняет ток зарядки, нагрузку на диоды и трансформатор, а в цепях обратной связи или времязадающих узлах — сам принцип работы.
Полярность проверяю дважды: по маркировке на старом компоненте, по шелкографии платы и по схеме. В старой технике встречаются ошибки предыдущего ремонта, поэтому слепое копирование установленной детали не всегда спасает. У электролита, поставленного наоборот, срок до отказа может быть коротким и очень заметным.
Выпайка хрупкой платы
Старый текстолит не любит ни грубой силы, ни бесконечного прогрева. Для выпайки конденсаторов ориентиром может служить температура жала около 350 °C, но это не универсальное число для любого припоя и любой платы. Если нагрев недостаточен, мастер дольше держит жало на выводе и перегревает площадку. Если температура слишком высока или жало задерживается на месте, дорожка отслаивается.
Рабочая последовательность выглядит так:
1. Фиксирую плату, чтобы не тянуть компонент на весу.
2. Добавляю небольшое количество свежего припоя — старый припой часто плохо передает тепло.
3. Прогреваю вывод до полного расплавления.
4. Удаляю припой оплеткой или отсосом без давления на площадку.
5. Вынимаю деталь вертикально, слегка раскачивая только после освобождения обоих выводов.
6. Очищаю отверстия и проверяю целостность дорожек под увеличением.
Не стоит выламывать конденсатор из платы, если его корпус мешает работе. Сначала перекусывают корпус, затем по одному освобождают выводы. Десять секунд аккуратной работы дешевле, чем восстановление кольцевой площадки и поиск скрытого обрыва.
Хороший рекап не меняет все детали подряд. Он возвращает схеме расчетные параметры и не создает новые дефекты под видом профилактики.
Механика: ремонт старой аудиотехники начинается с пассика и старой смазки
В кассетных магнитофонах, проигрывателях и некоторых дисководах механическая часть стареет иначе, чем электроника. Резина твердеет или распадается, смазка густеет, пластиковые шестерни получают трещины, а прижимные ролики теряют упругость. Поэтому аппарат может включаться, светиться и даже воспроизводить звук, но работать с неверной скоростью и жевать ленту.
При восстановлении старого магнитофона я сначала проверяю механику вручную, без подачи сигнала:
- свободно ли вращаются маховики;
- не заклинивает ли каретка;
- не застыли ли клавиши и рычаги;
- не проскальзывает ли пассик;
- не растрескались ли шестерни;
- равномерно ли прижимается ролик;
- не загрязнены ли тонвалы и головки.
Пассик подбирают не «примерно такого же размера», а по сечению, длине и натяжению. Слишком короткий создает лишнюю нагрузку на мотор и подшипники, слишком длинный проскальзывает. Квадратный пассик нельзя автоматически заменять круглым: профиль рассчитан на конкретные канавки и траекторию передачи.
Старую смазку удаляю с направляющих и осей, после чего наношу тонкий слой совместимой смазки. Избыток не улучшает механизм — он разлетается по соседним деталям и собирает абразивную пыль. На фрикционные поверхности, прижимные ролики и головки смазка не попадает вообще.
Настройка скорости — не замена пассику
Если магнитофон играет медленно, первое искушение — покрутить подстроечный резистор регулировки скорости. Это способ получить неправильную скорость с большей уверенностью. Сначала меняют уставший пассик, чистят тонвал и проверяют прижим, затем оценивают двигатель и только после этого калибруют скорость по измерительной кассете.
В проигрывателях аналогичная логика: сначала механическая свобода, состояние пассика или ролика, чистота опорного диска и работа регулятора, затем настройка. Любая калибровка до устранения износа — косметика на движущемся дефекте.
Восстановление пластика: ретробрайт возвращает цвет, но не возраст полимера
Пожелтевший ABS-пластик — типичная проблема корпусов компьютеров, игровых консолей, клавиатур и бытовых приборов. Желтизна возникает не просто от грязи. Под воздействием времени, кислорода и ультрафиолета меняется состав поверхностного слоя полимера, в том числе разрушаются или преобразуются добавки, использованные при производстве пластика.
Ретробрайт основан на сочетании перекиси водорода и ультрафиолетового излучения. Для жидкого состава используют концентрацию перекиси примерно 10–15%; более концентрированный раствор, например 30%, предварительно разбавляют водой в соотношении 1:2. Концентрация — не единственный параметр. Имеют значение температура, время выдержки, равномерность освещения и состояние поверхности.
Перед обработкой я снимаю все металлические детали, наклейки, платы, резиновые элементы и прозрачные вставки, если они не рассчитаны на контакт с составом. Пластик мою от жира и пыли, затем проверяю состав на незаметном участке. Старые корпуса могут иметь разные типы пластмассы в соседних деталях, и одинаковое время обработки даст неодинаковый результат.
Как не получить пятна
Главный враг ретробрайта — не недостаток перекиси, а неравномерность процесса. Если гель высыхает на поверхности, если деталь лежит под лампой одной стороной или раствор распределен неодинаково, появляются светлые полосы и пятна. Водный раствор требует постоянного контроля и равномерного смачивания.
Защитные перчатки и очки обязательны: перекись повреждает кожу и опасна для глаз. УФ-источник не направляют на кожу и не используют в непроветриваемом помещении без понимания рисков. Состав нельзя оставлять на корпусе «до завтра» в надежде на более белый результат. Передержка увеличивает вероятность неоднородного отбеливания и дальнейшего ухудшения поверхности.
После обработки деталь тщательно промывают, высушивают и осматривают при нейтральном освещении. Восстановленный пластик не становится новым. Процесс пожелтения может возобновиться под действием УФ-лучей, поэтому корпус лучше хранить вдали от прямого солнца и не использовать отбеливание как замену правильному хранению.
Стоит помнить и о фактуре поверхности. Если ABS потерял верхний слой, стал хрупким или покрыт микротрещинами, ретробрайт изменит цвет, но не вернет прочность. В некоторых случаях разумнее сохранить равномерную патину, чем получить белый корпус с пятнистой поверхностью и ускоренным старением.
Запчасти для ретро-техники: совместимость важнее внешнего сходства
Найти деталь для старого аппарата — половина ремонта. Вторая половина — доказать, что она подходит. Продавцы часто используют слова «оригинал», «совместимая» и «для вашей модели» без проверки электрических и механических параметров.
При поиске запчасти я разделяю задачу на четыре уровня:
1. Идентификация. Номер детали, маркировка, ревизия платы и точная модель аппарата.
2. Функция. Что делает компонент: фильтрует питание, задает частоту, передает момент, коммутирует сигнал.
3. Габариты. Расстояние между выводами, высота, диаметр, тип крепления и длина вала.
4. Режим работы. Напряжение, ток, мощность, сопротивление, температурная нагрузка и допустимые отклонения.
Для механики полезны доноры, но донор не всегда лучше современной замены. Пластиковая шестерня из такого же старого аппарата может быть уже хрупкой. Подержанный пассик часто выглядит нормально, но потерял эластичность. Контактная группа с разборки может оказаться в худшем состоянии, чем установленная в вашем экземпляре.
Редкие детали иногда восстанавливают: заменяют подшипники, изготавливают шестерни, восстанавливают дорожки, ремонтируют переломанные крепления. Но перед изготовлением нужно понять, почему сломалась оригинальная деталь. Если новая шестерня снова получает боковую нагрузку из-за заклинившей оси, точность изготовления не спасет механизм.
Что чаще всего портит реставрацию
У винтажной техники есть несколько повторяющихся сценариев неудачного ремонта.
Включение «на минутку». Эта минута может стать последней для силового транзистора или трансформатора. Отсутствие дыма не означает отсутствие повреждений: конденсатор способен работать в аварийном режиме, нагревая соседние элементы.
Замена всех конденсаторов без схемы и измерений. Ошибки полярности, неверный номинал и перепутанные точки установки встречаются чаще, чем кажется. Чем больше деталей меняют одномоментно, тем сложнее найти источник неисправности.
Использование универсальной химии. Очиститель для металла, силиконовая смазка, бытовой обезжириватель и WD-40 имеют разные задачи. Потенциометр, пластиковая шестерня и контактная группа не являются одинаковыми поверхностями.
Перегрев платы. Старая дорожка отслаивается не потому, что она «плохая», а потому что основание уже деградировало, припой окислился, а мастер слишком долго прогревал одно место.
Полировка до потери оригинальной поверхности. Агрессивная шлифовка корпуса убирает маркировку, фактуру и следы заводской обработки. Реставрация не обязана делать технику стерильно новой.
Настройка до ремонта. Кручение катушек, подстроечных резисторов, головок и регуляторов без измерительного оборудования разрушает заводскую калибровку. Сначала восстанавливают узел, потом настраивают его по контрольным значениям.
Отсутствие промежуточных проверок. После ремонта блока питания сначала проверяют напряжения без подключенной нагрузки, если это допускает схема. После замены пассика вручную проверяют ход механики. После очистки платы ждут полного высыхания. Аппарат не должен переходить из состояния «все разобрано» сразу в «собрано и подключено к розетке».
Как выглядит разумный порядок работ
Полная реставрация старой техники не обязана проходить за один вечер. Практичнее разбить ее на этапы, после каждого фиксируя результат:
1. Сфотографировать аппарат и определить его модель, ревизию и напряжение питания.
2. Осмотреть корпус и внутренние узлы без подключения к сети.
3. Проверить предохранитель, сетевой шнур, силовую часть и признаки короткого замыкания.
4. Разобрать аппарат, промаркировать провода и разложить крепеж по узлам.
5. Удалить пыль, старую смазку, следы электролита и окислы подходящими средствами.
6. Проверить механику вручную: пассики, шестерни, валы, пружины, ролики и клавиши.
7. Измерить подозрительные конденсаторы и заменить только те компоненты, чьи параметры или состояние требуют вмешательства.
8. Выпаивать детали контролируемым нагревом, не вытягивая их силой из старого текстолита.
9. Подать питание через ограничение тока и измерить напряжения в ключевых точках.
10. Настроить скорость, уровни, токи или другие параметры только после устранения механических и электрических дефектов.
11. Выполнить косметическое восстановление корпуса, если оно не мешает сохранению оригинальной поверхности.
12. Провести длительный прогон и повторно осмотреть аппарат на нагрев, запах, нестабильность и посторонние шумы.
На последнем этапе я не оставляю технику работать без наблюдения. Температуру элементов проверяю через разумный интервал, прислушиваюсь к трансформатору и двигателям, смотрю на стабильность изображения или звука. Винтажный аппарат может пройти первые пять минут и проявить дефект только после прогрева.
Реставрация старой техники — это не соревнование по количеству замененных деталей и не конкурс на самый белый корпус. Ее результат измеряется тем, насколько аппарат вернулся к расчетному режиму, сохранил оригинальные узлы и стал безопаснее для дальнейшей эксплуатации. Пыль удаляется за час, конденсатор меняется за несколько минут, а вот понимание того, почему деталь вышла из строя, требует работы.
Если после диагностики вы можете объяснить, где проходит питание, какой узел создает механическую нагрузку, почему контакт окисляется и какие параметры должны быть у замены, — реставрация движется правильно. Если остается только надежда на аэрозоль, новый комплект конденсаторов и «авось заработает», это уже не восстановление, а лотерея с дорогим корпусом.
