В таких случаях часто виноват пассик: он растянулся, потерял упругость или не подходит по сечению. Ставить первый попавшийся ремень нужной длины значит добавить новую неисправность к старой.
Замена пассика в виниловом проигрывателе своими руками требует всего нескольких операций, однако результат зависит от точности подбора. Слишком короткий ремень перегружает подшипник двигателя; слишком толстый или жёсткий передаёт на диск колебания и ухудшает стабильность вращения. Ниже разберём, как определить износ, рассчитать размер и установить новый пассик без лишней нагрузки на привод.
Физика привода: пассик передаёт момент и изолирует вибрации
В ременном проигрывателе двигатель вращает шкив, а тот через пассик приводит в движение опорный диск. Ремень должен передавать достаточный крутящий момент, чтобы диск набирал скорость и сохранял её под нагрузкой. Одновременно эластичный пассик частично изолирует диск от мелких вибраций и резонансов двигателя, что особенно заметно на моторах с неидеальной балансировкой.
У этих двух задач есть общий механический компромисс. Если ремень чрезмерно натянут, нагрузка на вал и верхний подшипник двигателя возрастает, а сам пассик начинает работать как пружина, постоянно тянущая вал в сторону. Если ремень слишком свободен, он проскальзывает на шкиве, и скорость плавает или вовсе не выходит на номинал. Значение имеют длина, ширина, толщина и жёсткость материала, причём все параметры связаны: более толстый ремень при прочих равных жёстче и сильнее нагружает подшипник, а более широкий увеличивает площадь контакта и трение, но требует точного совпадения с посадочной дорожкой.
Материал пассика тоже имеет значение. Классические ремни из натурального каучука хорошо гасят вибрации, но быстрее стареют и оставляют следы на шкиве при разрушении. Синтетические аналоги на основе полиуретана и силикона служат дольше и стабильнее по размерам, но передают чуть больше вибраций. Для слушателя разница часто оказывается неслышимой, а вот для ресурса мотора и подшипника тип ремня принципиален.
Из этого следует практический вывод: совместимость нельзя оценивать только по тому, удаётся ли надеть ремень на шкив. После установки пассик должен работать в предусмотренном диапазоне натяжения и не менять геометрию привода. Особенно это важно для винтажных проигрывателей, где двигатель и подшипники уже могли получить износ, а оригинальный размер ремня трудно найти в документации.
Как распознать растянутый пассик
Резиновый пассик в среднем служит от трёх до пяти лет активной эксплуатации. Реальный срок зависит от хранения и режима использования: высокая температура, постоянная влажность и долгие простои без вращения ускоряют старение резины. Со временем ремень теряет эластичность, растягивается, высыхает или деформируется. Иногда ремень выглядит целым, но уже не обеспечивает стабильную передачу вращения, и заметить это можно только по поведению проигрывателя.
Растянутый пассик может выглядеть исправным и всё равно не держать скорость.
Типичные признаки износа:
- диск долго разгоняется после включения, иногда за несколько секунд так и не выходит на номинал;
- скорость плавает или проигрыватель периодически теряет обороты, особенно в начале пластинки и в тихих фрагментах;
- на поверхности ремня заметны трещины, липкость, блеск от износа или участки с изменённой формой;
- ремень легко провисает на шкивах, соскальзывает при работе или ощущается размягчённым при растягивании пальцами;
- при включении слышен запах старой резины, либо ремень, наоборот, кажется жёстким как пластик.
Симптомы сами по себе не доказывают, что неисправен именно пассик. Похожие проявления могут дать загрязнённые поверхности, изношенный подшипник диска, проблемы с двигателем или его питанием. Поэтому до заказа детали стоит проверить весь привод: вращается ли диск свободно от руки, чисты ли дорожки контакта, нет ли постороннего шума и заметного люфта. Один тест дополняет другой: плавное вращение без ремня и характерный шум при работе мотора с натянутым ремнём говорят о разных вещах.
Если проигрыватель долго хранился без эксплуатации, осмотрите ремень даже при небольшом числе часов работы. Резина стареет и без регулярного вращения, а залёживание в одном положении оставляет на пассике характерную деформацию, которая не восстанавливается после установки.
Подбор пассика для проигрывателя винила
Лучший исходный ориентир — спецификация конкретной модели или исправный оригинальный пассик. Для редких проигрывателей точные заводские размеры могут быть недоступны: документация теряется, а каталоги запчастей скудны. Тогда приходится измерять снятый ремень или траекторию его движения на механизме. Измерение старого пассика не всегда даёт точный результат: растянутая деталь уже не соответствует исходному размеру, и ориентироваться на неё как на эталон рискованно.
Перед заказом определите тип ремня и его сечение. Плоский пассик, круглый шнур и квадратный ремень рассчитаны на разные профили шкивов, и замена одного на другой без переделки посадки недопустима. Ширина и толщина тоже должны соответствовать посадочным поверхностям: слишком широкий ремень может идти по краю и терять сцепление, а неподходящая толщина меняет радиус рабочей поверхности и, как следствие, передаточное отношение.
Если старого ремня нет, длину траектории можно оценить нитью. Проведите её по тем же поверхностям, где будет идти пассик, отметьте полный путь и измерьте нить без растягивания. Затем заложите рабочее натяжение: обычно от измеренной длины вычитают примерно 5–10%. Это оценочный способ, а не замена заводскому размеру. Для конкретной модели результаты стоит сверить с данными продавца деталей или профильного сервиса.
| Параметр | Что измерять | Почему это важно |
|---|---|---|
| Длина | Длину старого ремня или траектории по шкивам | Определяет рабочее натяжение и нагрузку на вал |
| Ширина | Рабочую ширину ремня и дорожки контакта | Влияет на положение ремня на шкиве и площадь трения |
| Толщина и профиль | Высоту сечения и форму ремня | Меняют контакт, радиус и механическую нагрузку |
| Эластичность | Способность растягиваться без чрезмерного усилия | Слишком жёсткий ремень хуже компенсирует вибрации |
В качестве грубой проверки натяжение установленного ремня часто оценивают как растяжение примерно на 3–5% относительно его свободной длины. Это не универсальная регулировка для всех конструкций: геометрия привода и требования производителя могут отличаться. Если для установки приходится заметно тянуть ремень, а после монтажа двигатель явно испытывает повышенную нагрузку, выбранная длина, вероятно, мала.
Монтаж: чистые поверхности и аккуратная установка

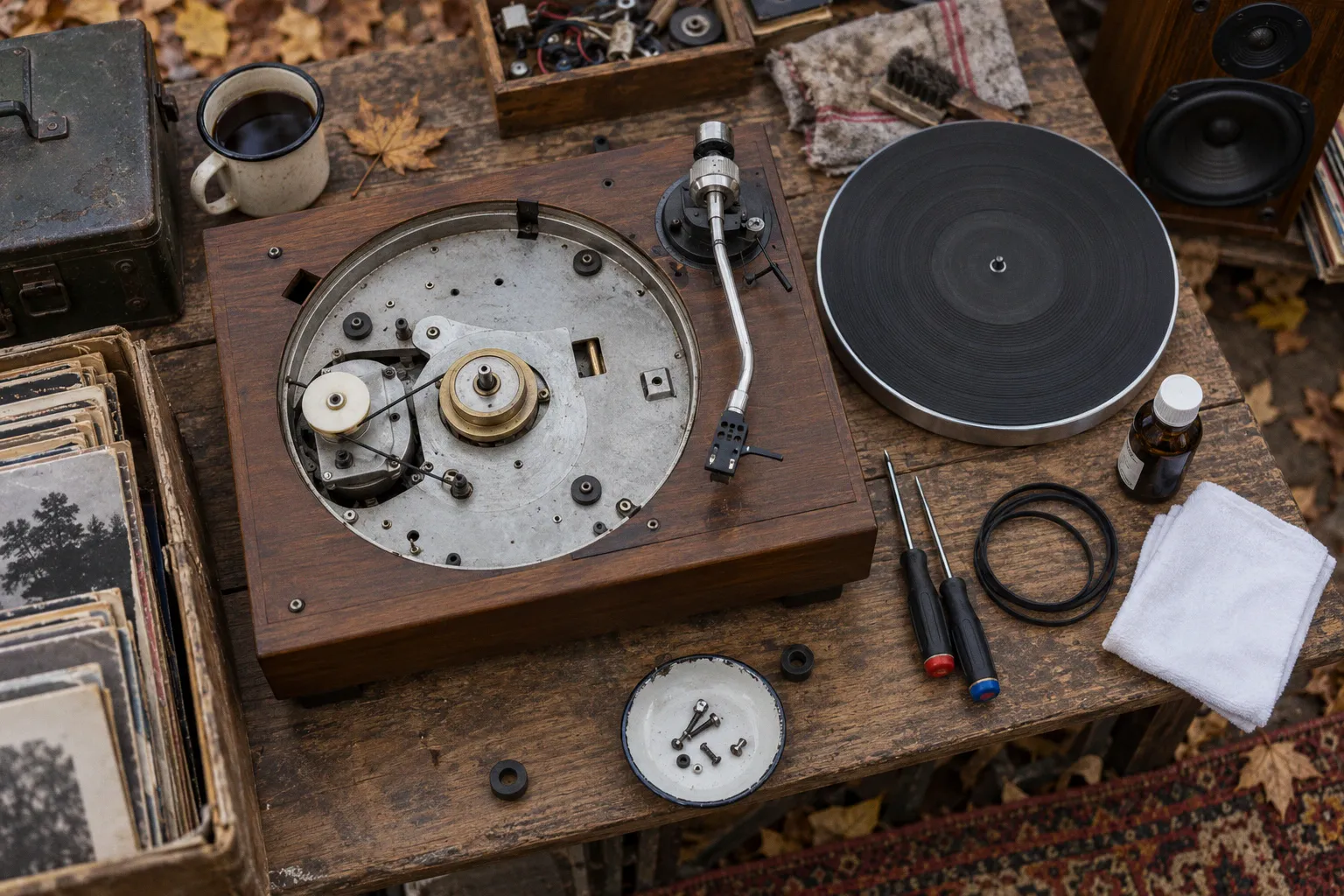

Перед работой отключите проигрыватель от питания и дайте двигателю остыть, если он работал долго. Снимите опорный диск так, как предусмотрено конструкцией конкретной модели. Не прикладывайте усилие к деталям, которые не двигаются: у некоторых проигрывателей диск фиксируется стопорным кольцом, резьбовым кольцом или иным креплением, и сила здесь только повредит посадку.
Снимите старый ремень и удалите его остатки с шкива двигателя и внутренней поверхности опорного диска. Эти зоны должны быть чистыми и обезжиренными. Для очистки используют изопропиловый спирт или иной подходящий состав, нанося его на безворсовую салфетку, а не заливая механизм. Перед установкой поверхностям дают высохнуть, иначе остатки растворителя ухудшат сцепление нового ремня.
Новый пассик устанавливают без перекручивания. Если конструкция требует сначала надеть ремень на диск, а затем на шкив, соблюдайте этот порядок: попытка натянуть ремень на шкив при уже надетом на вал диске нередко заканчивается соскоком и царапинами. Проверьте, что ремень лежит ровно по рабочей дорожке, не зацепился за бортик и не сместился при установке опорного диска.
Старайтесь не трогать рабочую поверхность ремня пальцами: кожный жир ухудшает сцепление и со временем впитывается в резину. Если пассик случайно загрязнён, снимите его и очистите подходящим способом, не используя масло и агрессивные растворители. Смазка ремня или шкива только загрязняет контактные поверхности и может повредить резину, а проскальзывание от этого не исчезает.
После монтажа вручную проверните диск на несколько оборотов, если это допускает конструкция. Так можно заметить перекос, сход ремня с дорожки или неравномерное движение. Затем включите проигрыватель и дайте ему выйти на рабочий режим, после чего переходите к проверке скорости.
Проверка скорости и детонации
Для распространённых скоростей 33⅓ и 45 об/мин используют стробоскопический диск и источник стробоскопического света либо оптический прибор. На некоторых моделях стробоскопические метки нанесены прямо на ободе опорного диска, на других требуется отдельная накладка. Сверяйтесь с инструкцией именно к проигрывателю: принцип подсчёта зависит от частоты стробоскопа и разметки диска, и путаница здесь приводит к ложным выводам о скорости.
Проверку проводят после установки ремня, когда привод работает стабильно. Если метки заметно перемещаются в одну сторону, скорость систематически выше или ниже номинала. Если метки «дышат» туда-сюда, речь идёт о нестабильности. В моделях с регулировкой скорости сначала проверяют настройку двигателя и соответствие выбранной скорости, а затем ищут механическую причину. Приложение для телефона может дать ориентир, но точность зависит от самого устройства и способа измерения.
Детонация, или wow and flutter, связана с отклонениями скорости вращения от номинала. На неё могут влиять состояние пассика, его масса и жёсткость, загрязнение шкива, а также механика двигателя и подшипника диска. Толстый и тяжёлый ремень способен вызывать низкочастотные колебания угловой скорости, заметные на слух как «плавание» звука. При вращении иногда заметна и физическая вибрация диска, которую можно спутать с проблемой подвеса. Поэтому оценивать результат стоит не только по факту запуска: проверьте стабильность меток, разгон и отсутствие проскальзывания в разных точках пластинки.
Пассик должен передавать вращение, не превращаясь в пружину, которая постоянно тянет двигатель в сторону.
Когда новый пассик установлен правильно, а скорость всё равно плавает, повторная замена на более тугой ремень проблему не решит. Проверьте двигатель, его опоры, подшипник и состояние узла вращения диска. Иначе можно замаскировать симптом ценой ускоренного износа.
Что ломает привод при неправильном подборе
Наиболее рискованная ошибка — слишком короткий пассик. Он создаёт повышенное радиальное усилие на валу двигателя и его верхнем подшипнике. Постоянная перегрузка способна ускорить износ, а в тяжёлом случае привести к отказу двигателя или появлению заметного шума при работе. На слух такая неисправность может проявиться не сразу, поэтому ориентироваться только на то, что проигрыватель крутится, недостаточно.
Слишком свободный ремень чаще проскальзывает, медленно разгоняет диск и не обеспечивает стабильной передачи момента. Установка более толстого или жёсткого ремня вместо укорачивания тоже не всегда решает проблему. Его масса и упругость меняют динамику привода, а неподходящее сечение может сместить линию контакта на шкиве и привести к неравномерному износу дорожки.
Для винтажной модели полезно искать запчасти по точному названию и ревизии проигрывателя, а не только по общему описанию вроде «универсальный пассик». Если маркировки нет, сопоставляйте все параметры: длину, ширину, толщину и профиль. Одна совпавшая величина не гарантирует совместимости, и ошибка в любом из остальных параметров выводит привод из расчётного режима.
При оценке детали учитывайте и состояние самого проигрывателя. Новый ремень не восстановит изношенный подшипник и не исправит загрязнённый или повреждённый шкив. Если привод шумит, диск вращается с биением или двигатель заметно греется, сначала диагностируют эти узлы. Дальнейшая эксплуатация с неподходящим ремнём только добавит нагрузку и ускорит приближение к ремонту, который обошёлся бы заметно дороже простой замены пассика.
Когда ремонт оправдан
Замена пассика — разумное обслуживание, если мотор запускается, диск вращается без выраженного механического шума, а проблема сводится к растянутому или растрескавшемуся ремню. После подбора подходящей детали, очистки и проверки скорости такой ремонт обычно не требует вмешательства в электрическую часть и доступен владельцу с минимальным набором инструментов.
Если оригинальный размер неизвестен, начните с документации и поиска деталей для точной модели. При отсутствии данных измерьте траекторию и используйте её как оценку, сохраняя запас на рабочее натяжение. Не ставьте случайную резинку: её размер, профиль и жёсткость не рассчитаны на параметры конкретного привода, и в лучшем случае вы получите нестабильную скорость, а в худшем — ускоренный износ мотора.
Итоговая проверка проста по смыслу: ремень сидит ровно, двигатель не перегружен, диск набирает скорость, а стробоскопические метки остаются стабильными. Если одного из условий нет, причина может быть в подборе пассика или в другом узле привода. Менять детали наугад здесь невыгодно: сначала измеряют, затем ремонтируют.
