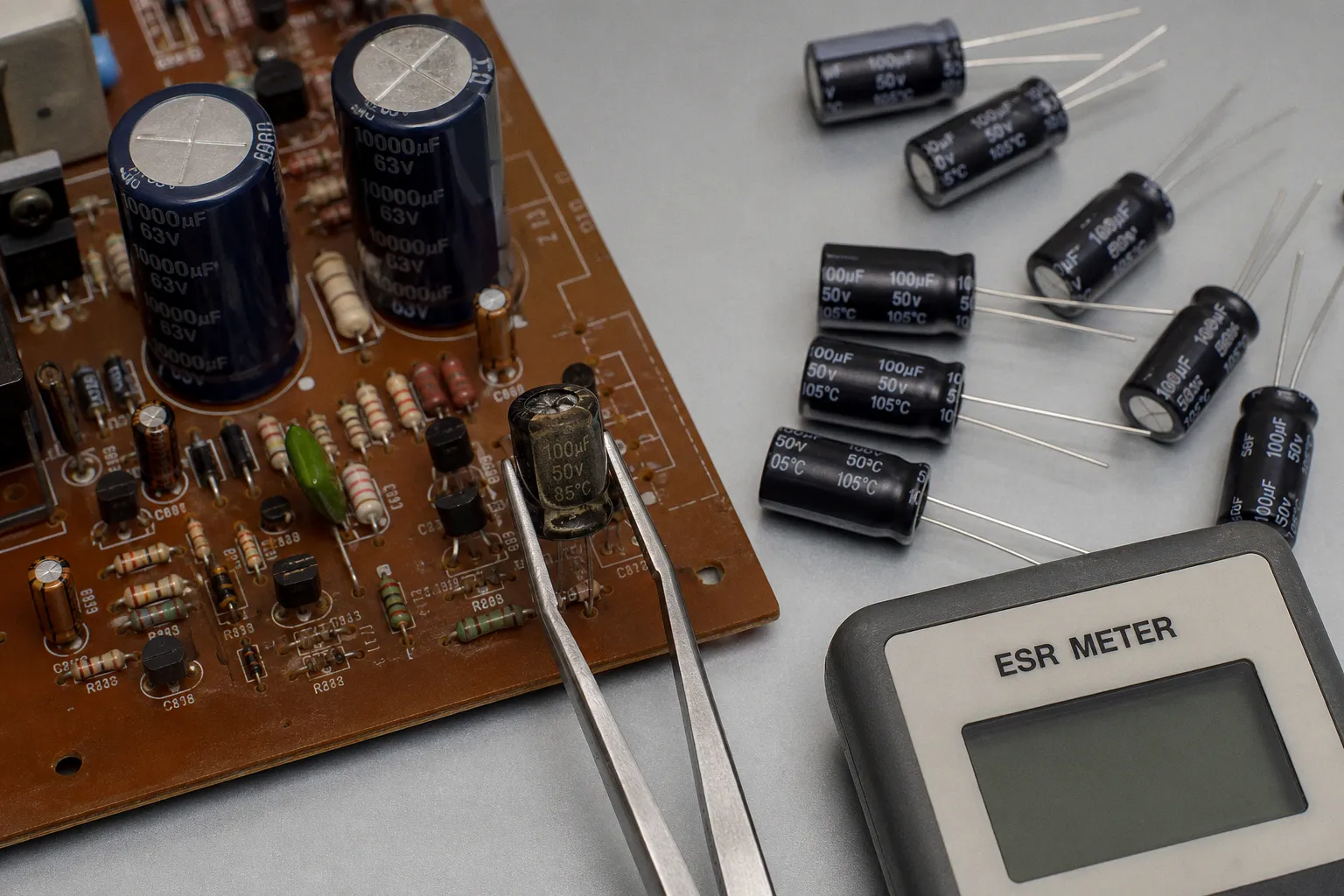

Электролит высыхает не по календарю, а под влиянием температуры, режима работы, качества изготовления, фактической нагрузки и времени простоя. Один конденсатор десятилетиями работает в допустимом режиме, другой в той же схеме заметно теряет параметры из-за постоянного нагрева или утечки. Поэтому возраст усилителя — повод для диагностики, но не автоматический приговор всей группе электролитов.
Из этого родилась практика полного рекаппинга — замены всех электролитических конденсаторов «по списку», без проверки каждого узла. Процедура обещает предсказуемый результат и спокойствие: всё новое, всё работает. Однако в этой предсказуемости спрятаны несколько проблем: повреждение печатной платы от лишнего нагрева, изменение параметров отдельных цепей, неправильный выбор современной серии и потеря возможности понять, какая именно деталь была причиной неисправности. Чтобы разобраться, как проверить, есть ли в вашем конкретном усилителе дилемма полной замены, сначала нужно отделить реальные риски от привычных сервисных формул.
Почему «все подряд» — это не экономия, а риск
Логика массового рекаппинга проста: электролиты стареют, значит, все они под подозрением. В качестве общего правила это звучит убедительно, но плохо работает в частном случае. Конденсатор фильтра блока питания, конденсатор в катодной цепи лампы, разделительный элемент входного каскада и деталь в цепи обратной связи выполняют разные функции. У них различаются рабочие напряжения, допустимый ток утечки, импеданс, ток пульсаций и требования к температурному режиму.
Заменить их одной серией Low ESR с тем же номиналом ёмкости — не значит сохранить исходную схему. Электрически усилитель может продолжить работать, но отдельные цепи будут вести себя уже немного иначе. В одних узлах это несущественно, в других способно повлиять на частотную характеристику, переходные процессы, устойчивость или рабочую точку каскада.
Диагностика — это не способ найти всё, что можно заменить, а способ понять, какие части схемы работают по задуманной логике, а какие уже нет.
Есть и вполне материальный риск. Каждая замена требует нагрева вывода и контактной площадки. Старая плата может быть выполнена на хрупком материале, а пайка — осложнена окисленным припоем, загрязнением и механической нагрузкой от крупных деталей. При многократном демонтаже начинают отслаиваться площадки, ломаться тонкие дорожки и расходиться переходы между слоями. Особенно осторожно нужно работать с платами, которые уже ремонтировались, перегревались или имеют потемневшие участки вокруг силовых компонентов.
Нельзя заранее утверждать, что любая полная замена обязательно повредит плату. Но и считать серию из десятков выпаиваний безрисковой тоже неправильно. Риск зависит от конструкции платы, состояния фольги, мощности паяльного инструмента, техники демонтажа и того, сколько раз конкретная площадка уже подвергалась нагреву. Иногда разумнее оставить исправный компонент на месте, чем проводить профилактическую операцию только ради одинакового внешнего вида всех деталей.
ESR-метр: полезный прибор, но не самостоятельный вердикт
Один из главных инструментов проверки электролитических конденсаторов — ESR-метр, измеритель эквивалентного последовательного сопротивления. Рост ESR часто сопровождает высыхание электролита и ухудшение работы конденсатора в фильтрах питания. Но показание прибора нельзя воспринимать как универсальный приговор: допустимое значение зависит от ёмкости, рабочего напряжения, серии, конструкции, частоты измерения и назначения компонента.
Сравнивать конденсатор нужно не с абстрактной таблицей «хороших» цифр, а с документацией на конкретную серию. У двух деталей одинаковой ёмкости и одинакового напряжения ESR может заметно различаться уже в новом состоянии. Для силового фильтра важнее сочетание ESR, допустимого тока пульсаций и поведения при рабочей температуре. Для разделительного конденсатора в аудиотракте на первый план могут выйти ток утечки, напряжение смещения и фактическая роль детали в каскаде.
| Что проверяется | Что показывает | Почему этого недостаточно само по себе |
|---|---|---|
| ESR | Потери и сопротивление конденсатора на частоте измерения | Показание зависит от частоты, конструкции прибора и параллельных цепей |
| Ёмкость | Приближённое соответствие номиналу | Измерение малым тестовым сигналом не описывает работу под напряжением |
| Ток утечки | Поведение диэлектрика при постоянном напряжении | Оценивать его нужно при заданном напряжении и по паспорту детали |
| Внешнее состояние | Перегрев, вздутие, подтёки, разрушение корпуса | Нормальный вид не подтверждает исправность, а повреждённый корпус не объясняет причину |
| Работа узла | Реальное влияние компонента на схему | Неисправность может находиться в другом каскаде или быть следствием плохого контакта |
Измерение внутри схемы удобно, но его результаты нужно интерпретировать осторожно. Параллельные резисторы, полупроводниковые переходы, трансформаторы и другие конденсаторы могут изменить показание. Низкий ESR иногда означает не исправность проверяемой детали, а то, что прибор видит обходной путь через соседние элементы. Поэтому подозрительный результат подтверждают после отключения питания, разрядки конденсаторов и, если требуется, частичного вывода одного вывода из схемы.
Частота тестирования также имеет значение. Показание на высокой частоте не равно поведению детали в выпрямителе, работающем с пульсирующим напряжением, и не описывает полностью работу конденсатора в аудиокаскаде. Нельзя переносить значение, полученное одним прибором на одной частоте, на все режимы эксплуатации.
Отдельно проверяют ток утечки. Конденсатор может выглядеть нормально и показывать приемлемый ESR, но при рабочем постоянном напряжении пропускать недопустимый ток. Для разделительного элемента это способно сместить рабочую точку следующего каскада, а в цепях питания — увеличить нагрузку на выпрямитель и нагрев. Универсальный процент от номинальной ёмкости здесь не подходит: утечку оценивают в абсолютных единицах, при конкретном напряжении и с учётом паспортных данных именно этого компонента.
Практически это означает следующее: измерение проводят не ради попадания в заранее выбранный порог, а ради ответа на вопрос о работе конкретного узла. Если паспорт старой детали недоступен, полезно сравнить её с несколькими аналогичными конденсаторами в той же схеме, но такое сравнение остаётся ориентиром, а не заменой технической документации.
Плёночные и керамические: не менять по привычке
Плёночные и керамические конденсаторы стареют иначе, чем электролитические. У них нет жидкого электролита, а основные проблемы обычно связаны с растрескиванием корпуса, механической нагрузкой на выводы, влагой, плохим контактом и особенностями конкретного диэлектрика. Многие такие детали действительно сохраняют параметры десятилетиями, но слово «многие» здесь важнее категоричного «все».
В старом усилителе плёночный конденсатор осматривают и проверяют там, где его отказ может повредить другие компоненты или изменить режим каскада. Особое внимание стоит уделить деталям, работавшим рядом с горячими резисторами и лампами, а также конденсаторам с растрескавшимся корпусом, следами перегрева или нестабильными выводами. В отдельных старых конструкциях встречаются типы конденсаторов, которые со временем дают заметную утечку. Их нельзя автоматически приравнивать к современным плёночным деталям только по внешнему сходству.
Сплошная замена исправных плёночных конденсаторов в работающей схеме обычно означает лишнюю пайку и лишний риск для платы. Если компонент находится в цепи коррекции, фильтрации или обратной связи, замена должна опираться на измерения и понимание его функции, а не на желание привести все детали к одному современному стандарту.
Замена исправного плёночного или керамического конденсатора — это техническое решение, а не обязательный этап ритуальной реставрации.
Температурный рейтинг и реальный тепловой режим
В винтажных усилителях часто встречаются электролиты с допустимой рабочей температурой 85 °C. Современные детали на 105 °C выглядят естественной заменой, но сам по себе более высокий температурный рейтинг не означает, что конденсатор будет охлаждать соседние компоненты или каким-то образом менять температуру всей платы.
Температура узла определяется расположением деталей, вентиляцией корпуса, теплом от трансформатора, ламп, транзисторов и мощных резисторов, а также собственными потерями конденсатора. У новой детали могут отличаться размеры корпуса, ESR, допустимый ток пульсаций и способность отдавать тепло через выводы. Поэтому при замене смотрят не только на надпись 85 или 105 °C, но и на фактическое место установки.
В некоторых случаях конденсатор с более высоким температурным рейтингом действительно является удачным выбором: он рассчитан на более тяжёлые условия и имеет подходящие электрические параметры. В других важнее сохранить конструктивные размеры, расстояние от источника тепла, тип выводов и характеристики серии. Если крупная современная деталь оказывается ближе к горячему элементу, чем оригинальная, её номинальная температура сама по себе проблему не решает.
Нужно учитывать и монтаж. Не следует прижимать корпус электролита к горячему резистору, закрывать им вентиляционные отверстия или располагать его вплотную к радиатору без необходимости. Иногда аккуратный выбор корпуса и длины выводов полезнее, чем формальная замена всех 85-градусных деталей на 105-градусные.
Блок питания: ёмкость нельзя увеличивать вслепую
Особый случай — рекаппинг выпрямителя блока питания. Увеличение ёмкости после выпрямителя действительно способно уменьшить пульсации, но оно одновременно меняет режим зарядки, нагрузку на трансформатор и диоды, форму тока из сети и поведение предохранителя при включении.
В момент запуска разряженный конденсатор потребляет зарядный ток. Его величина определяется не только ёмкостью. На неё влияют сопротивление обмоток трансформатора, сопротивление сети и проводов, внутреннее сопротивление диодов, ESR самого конденсатора, момент включения относительно сетевой фазы, наличие ограничителя броска и характеристики предохранителя. Поэтому нельзя рассчитывать пиковый ток простым пропорциональным умножением: увеличение ёмкости не означает автоматически такое же увеличение максимального тока.
Более того, у конкретного усилителя могут быть разные схемы выпрямителя и фильтра: ёмкостной вход, дроссельный фильтр, последовательные резисторы, отдельные ветви питания для каналов, ламповые или полупроводниковые диоды. Одинаковая замена в двух внешне похожих усилителях даст разные последствия.
В блоке питания конденсатор нельзя рассматривать отдельно от трансформатора, выпрямителя, предохранителя и способа ограничения пускового тока.
Перед увеличением ёмкости нужно проверить:
- допустимый ток пульсаций нового конденсатора и его рабочее напряжение;
- максимальный ток и режим работы диодного моста;
- сопротивление и мощность трансформатора;
- номинал и тип предохранителя;
- наличие последовательного резистора, дросселя или NTC;
- запас по нагреву в корпусе;
- требования к минимальной и максимальной ёмкости, если они указаны для выпрямителя или стабилизатора.
Иногда разумнее сохранить исходную ёмкость и выбрать современный конденсатор с подходящим током пульсаций. Иногда увеличение возможно, но только после расчёта и проверки запуска. В некоторых конструкциях полезнее добавить рассчитанное ограничение тока, чем просто поставить деталь с большей ёмкостью. Номинал резистора или параметры NTC нельзя выбирать по универсальному правилу: они зависят от напряжения, длительности импульса, мощности и режима работы конкретной схемы.
После ремонта проверяют не только наличие звука, но и напряжения в ключевых точках, ток потребления, нагрев и поведение при повторных включениях. Предохранитель, который перестал перегорать после установки другого номинала, не является доказательством правильности модернизации. Это может быть признаком того, что защита схемы была обойдена.
Low ESR в сигнальных цепях: тихая подмена характеристик
Отдельная проблема массового рекаппинга — использование Low ESR во всех цепях подряд, включая сигнальные. Такие серии создавались для узлов, где низкий импеданс и работа с током пульсаций являются преимуществом: импульсных источников питания, преобразователей и других высокочастотных схем. В аналоговом усилителе они тоже могут быть уместны, но не по принципу «современная деталь всегда лучше».
В сигнальных цепях и цепях обратной связи конденсатор является частью конкретной передаточной функции. Вместе с резисторами он задаёт частоту среза, фазовый сдвиг и характер переходного процесса. В цепях питания он влияет на сопротивление развязки и взаимодействует с регулятором или усилительным каскадом. Если заменить компонент на деталь с существенно иными параметрами, изменится не только надёжность, но и поведение узла.
Это не означает, что стандартный старый электролит нужно сохранять любой ценой. Если его ток утечки нарушает смещение, а ESR мешает фильтрации, замена необходима. Но новая деталь должна соответствовать роли в схеме. Смотрят на ёмкость, рабочее напряжение, полярность, допустимый ток пульсаций, утечку, импеданс в интересующем диапазоне частот и температурный режим. Для некоторых цепей вместо электролита подходит плёночный конденсатор, но его габариты и электрические свойства также должны вписываться в конструкцию.
Изменения в звуке после замены не всегда означают, что новая деталь «плохая». Причиной может быть смещение рабочей точки, изменение частоты среза, восстановление исходной полосы после неисправного старого конденсатора или, наоборот, нарушение расчётного режима из-за неподходящей серии. Чтобы не приписывать любой результат материалу корпуса или бренду, полезно фиксировать напряжения и измерения до и после работы.
Целевой рекаппинг: методика без универсальных порогов
Подход, который я считаю более аккуратным, — целевой рекаппинг по результатам диагностики. Он начинается не с закупки полного комплекта деталей, а с восстановления электрической картины усилителя.
Последовательность может выглядеть так:
1. Сначала фиксируется исходное состояние. Снимают симптомы, проверяют предохранители, осматривают плату, отмечают следы перегрева, старые ремонты, трещины пайки и повреждения дорожек. До измерений необходимо убедиться, что питание отключено, а ёмкости безопасно разряжены.
2. Проверяются напряжения в схеме. Сравнивают их со схемой усилителя или сервисной документацией, если она доступна. Отклонение не указывает автоматически на неисправный конденсатор: причиной могут быть диоды, резисторы, стабилизатор, плохой контакт, нагрузка следующего каскада или трансформатор.
3. Измеряется ESR с учётом внутрисхемных связей. Подозрительные детали проверяют повторно после отсоединения одного вывода или выпаивания, если это необходимо для достоверного результата. Показание прибора сопоставляют с паспортом конкретной серии, а не с единой таблицей для всех электролитов.
4. Проверяется ток утечки. Его измеряют при заданном постоянном напряжении, с ограничением тока и контролем времени установления показаний. Полученный результат сравнивают с документацией на конденсатор и с требованиями конкретного каскада. Процент от номинальной ёмкости не заменяет такой проверки.
5. Определяется функция детали. Для конденсатора фильтра важны ток пульсаций и импеданс; для разделительного — утечка и рабочее напряжение; для цепи обратной связи — влияние на частотную характеристику; для катодной или эмиттерной цепи — взаимодействие с сопротивлением и режимом каскада.
6. Подбирается замена. Сохраняют номинал, полярность и достаточное рабочее напряжение, а остальные параметры выбирают по месту в схеме. Более высокий температурный рейтинг допустим, если корпус, монтаж и электрические характеристики подходят.
7. После замены повторяют измерения. Проверяют напряжения, ток потребления, пульсации, нагрев и устойчивость работы. Изменения записывают с привязкой к позиционным обозначениям, чтобы не потерять причинно-следственную связь.
Рекаппинг — это не ритуал очищения, а последовательность решений, где у каждой замены есть измеримая причина и проверяемый результат.
Подбор по рабочему напряжению тоже требует внимания. Если в цепи измеряется напряжение, близкое к номиналу старой детали, нельзя уменьшать запас ради более компактного корпуса. Увеличение рабочего напряжения обычно допустимо, но оно может изменить габариты, ток утечки, импеданс и расстояние между выводами. В тесном винтажном монтаже это уже механический и электрический вопрос, а не просто выбор числа на корпусе.
Как отделить неисправность от особенностей старой схемы
Старый усилитель может звучать иначе не потому, что все его конденсаторы нужно заменить. На результат влияют состояние ламп или транзисторов, номиналы резисторов, контакты переключателей, потенциометры, реле, пайка, динамическая нагрузка и питание. Если начать с полной замены электролитов, легко потерять исходную точку отсчёта.
Особенно опасна ситуация, когда усилитель уже имеет неисправность, а после массового ремонта одновременно меняются десятки параметров. Если звук или напряжения изменились, становится трудно определить, какая деталь дала эффект и не появилась ли новая ошибка при монтаже. Целевой ремонт медленнее, зато сохраняет диагностическую цепочку.
Полезно разделять три задачи:
- безопасность — устранить детали, которые могут вызвать перегрев, пробой, утечку или повреждение других узлов;
- восстановление работоспособности — вернуть напряжения и режимы к тем, которые предусмотрены схемой;
- модернизация — изменить характеристики ради другой надёжности, удобства или звучания.
Смешивать эти задачи в одной операции можно, но тогда это уже не нейтральная реставрация. Владелец должен понимать, где заканчивается восстановление и начинается доработка.
Что мы теряем при сплошном рекаппинге
Здесь я выхожу за рамки электротехники. Винтажный усилитель — аналоговое устройство с характером, но характер этот не нужно превращать в мистику. Его звучание складывается из схемотехники, режима работы, трансформаторов, акустической нагрузки, состояния компонентов и допусков. Конденсаторы действительно участвуют в этом балансе, однако не каждый старый электролит является носителем уникального «голоса эпохи».
Сохранение оригинальной детали имеет смысл, когда она исправна, находится в безопасном режиме и её параметры соответствуют функции. Если конденсатор течёт, перегревается или нарушает смещение, его замена важнее музейной аутентичности. С другой стороны, замена исправного элемента на случайную современную серию тоже не является нейтральной процедурой.
В усилителях разных поколений менялись архитектура выходных каскадов, способы связи между ступенями, фильтры питания и элементная база. В одной конструкции разделительный конденсатор является частью заметной частотной коррекции, в другой его влияние минимально. Нельзя переносить выводы о звучании с одного усилителя на другой только потому, что у них совпадает номинал детали.
Поэтому аутентичность лучше понимать не как обязательное сохранение каждого старого корпуса, а как сохранение логики устройства. Если замена необходима, подбирают компонент, который выполняет ту же функцию и не вносит необоснованных изменений. Если деталь исправна и безопасна, её можно оставить, зафиксировав результаты измерений. Такой подход честнее, чем обещание вернуть некое абстрактное звучание простым комплектом новых конденсаторов.
Итоги: позиция проектировщика
Эргономика рекаппинга — это эргономика принятия решений. На одном полюсе находится бездумное «сделать всё разом», на другом — парализующее «не трогать, пока работает». Между ними есть рабочая зона, в которой каждый компонент оценивается по функции, измерениям, условиям эксплуатации и состоянию платы.
Целевой рекаппинг занимает больше времени, чем массовая замена. Он требует исправного измерительного оборудования, безопасной работы с заряженными цепями, понимания схемы и аккуратности в пайке. Но взамен он снижает риск повредить плату, сохраняет диагностическую информацию и позволяет отличить восстановление от модернизации.
Если усилитель неисправен, сначала ищут причину и проверяют опасные узлы. Если он работает, измеряют ключевые параметры и оценивают компоненты по месту. Если требуется увеличить ёмкость блока питания или заменить тип конденсатора, решение принимают по характеристикам трансформатора, выпрямителя, нагрузки и документации, а не по универсальному проценту или привычке мастерской.
Лучшая реставрация — не та, после которой в усилителе не осталось старых деталей, а та, после которой понятно, что именно изменено, зачем это сделано и как это повлияло на работу схемы.
Так исчезает сама ложная дилемма полной замены. Не обязательно выбирать между сохранением любого старого компонента и полной зачисткой платы. Проверка позволяет оставить исправное, заменить опасное и отдельно решить, нужна ли владельцу нейтральная реставрация или осознанная модернизация. В аналоговой технике это не формальность: именно такая последовательность сохраняет и прибор, и смысл инженерных решений, на которых он построен.
