Реставрация и ремонт. Окисление контактов в ретро-консолях: как спасти питание

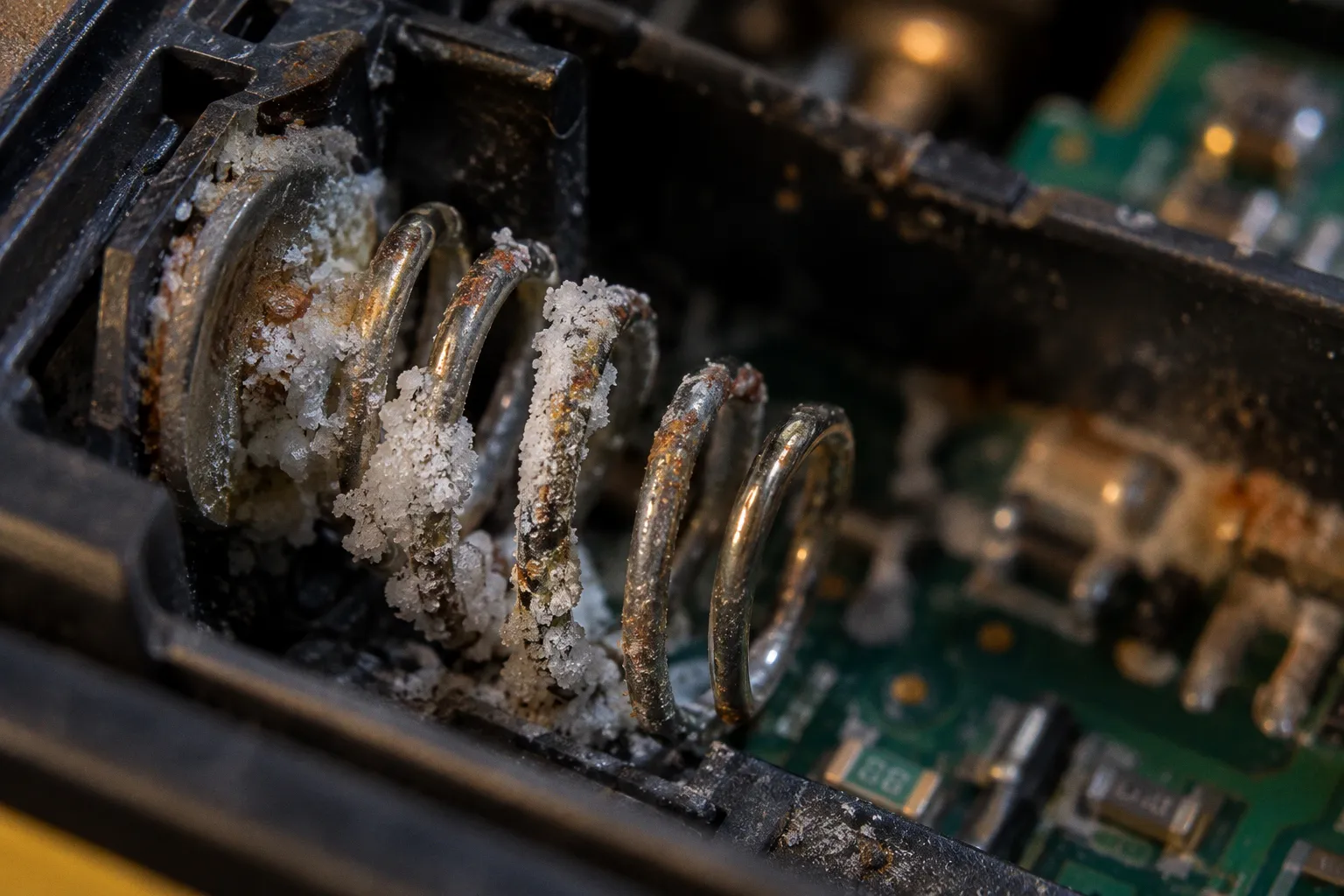

Чаще всего перед вами остатки гидроксида калия, который вытек из алкалиновой батарейки и уже начал разрушать металл.

Поверхностная чистка иногда возвращает питание. Но если электролит прошёл внутрь корпуса, коррозия может находиться на проводниках печатной платы, в местах пайки и под изоляцией проводов. В таком случае очистка батарейного отсека — только первый этап диагностики. Приставка может заработать на столе и снова отключиться после нескольких часов работы. У портативных машин — Game Boy всех поколений, Game Gear, Lynx — это одна из самых частых причин «мёртвой» электроники, которая ещё недавно работала.

Химия протечки: почему алкалиновые батарейки повреждают консоль

Щелочные батарейки не текут без причины. При глубоком разряде внутри элемента образуется водород. Давление растёт, корпус теряет герметичность, и наружу выходит электролит на основе гидроксида калия.

Это вещество щелочное и едкое. Оно не просто оставляет грязный след на металле. Электролит вступает в химические реакции с поверхностью контактов, растворяет защитные покрытия и постепенно добирается до меди, припоя и проводников платы. Гальваника на контактах — обычно никель или олово поверх стали — разрушается в первую очередь. После неё коррозия переходит на основной металл и на припой, который содержит олово и свинец.

В батарейном отсеке обычно страдают три зоны:

• пружинные и плоские контакты, которые непосредственно соприкасаются с батарейкой;
• металлические заклёпки, лепестки и места соединения контактов с проводами;
• дорожки печатной платы, если электролит прошёл через отверстия, щели или шов корпуса.

Цвет налёта не даёт точного диагноза. Белые кристаллы чаще заметны на самом контакте и вокруг места протечки. Зеленоватые или тёмные участки могут указывать на окисление медных деталей и разрушение покрытия. Важнее не оттенок, а механическое состояние металла: контакт может выглядеть относительно чистым, но уже потерять проводимость или упругость.

Проблема усугубляется тем, что остатки электролита способны сохраняться в труднодоступных местах. Если просто протереть видимую поверхность сухой ватной палочкой, часть щёлочи останется под контактом или в щели корпуса. Влага из окружающего воздуха активирует загрязнение снова. Поэтому коррозия в батарейных отсеках нередко развивается месяцами после первого появления налёта.

Белый налёт в батарейном отсеке — не косметический дефект. Это след химического повреждения, которое может продолжаться после внешней чистки.

Перед ремонтом батарейки нужно вынуть. Не оставляйте их в отсеке даже на время диагностики. Если корпус элемента вздулся или повреждён, работайте в перчатках и не касайтесь загрязнения голыми руками — концентрированная щёлочь раздражает кожу и слизистые. Не используйте для механического удаления налёта нож, отвёртку или крупный металлический напильник: они снимают не только коррозию, но и остатки гальванического покрытия. Один неосторожный проход — и пружина лишается последнего слоя никеля, после чего начнёт ржаветь уже сама.

Слабая кислота против щёлочи: чем нейтрализовать электролит

Распространённая ошибка — брать соду. Сода подходит для нейтрализации кислотных электролитов, например в некоторых типах аккумуляторов. В случае с протёкшей алкалиновой батарейкой загрязнение щелочное. Здесь применяют слабую кислоту.

Подойдут:

• столовый уксус концентрацией 9%;
• лимонный сок;
• при необходимости — слабый раствор лимонной кислоты в дистиллированной воде.

Раствор не нужно заливать в консоль. Наносить его следует локально, ватной палочкой или мягкой щёткой. Сначала убирают крупные кристаллы, затем обрабатывают поражённую область небольшим количеством кислоты. Лимонный сок работает чуть мягче уксуса и оставляет меньше запаха, но уксус дешевле и доступнее в любом хозяйственном магазине. Оба варианта достаточно слабые, чтобы не повредить пластик корпуса и не вызвать новой коррозии в течение нескольких минут контакта.

Как провести нейтрализацию

1. Обесточьте устройство. Выньте батарейки, карту памяти, картридж и другие съёмные элементы. Если конструкция позволяет, снимите заднюю крышку и отделите батарейный отсек от платы. На портативных консолях это обычно требует только крестовой отвёртки и аккуратного отсоединения шлейфа или разъёма питания.

2. Удалите сухие отложения. Крупные кристаллы аккуратно снимают деревянной палочкой, пластиковым скребком или мягкой щёткой. Давить на тонкие лепестки контактов нельзя. Их легко отломить.

3. Нанесите кислоту на загрязнение. Смочите ватную палочку уксусом или лимонным соком. Обработайте белые и корродированные участки. Жидкость должна находиться на зоне загрязнения, а не растекаться по плате. Избегайте попадания на дисплей, динамик и контакты картриджа.

4. Дайте составу отработать. Кислота должна вступить в реакцию с щелочными остатками. Процесс обычно виден постепенным растворением белого налёта и изменением его цвета. Ватную палочку по мере загрязнения заменяют. Если кристаллы размокли, их снимают мягкой щёткой.

5. Повторите процедуру при необходимости. Одного прохода недостаточно, если электролит высох толстым слоем или проник под контакт. Обработка продолжается до удаления видимых остатков. На практике для умеренно загрязнённого отсека Game Boy хватает двух-трёх проходов.

6. Уберите продукты реакции. После нейтрализации участок протирают изопропиловым спиртом высокой концентрации. Он удаляет остатки влаги и не оставляет водяной плёнки.

На этом этапе нельзя считать контакт восстановленным. Нейтрализация останавливает химически активные остатки. Она не возвращает металл, который уже растворился, и не восстанавливает отслаивающееся покрытие. Если контактная пружина стала тонкой на вид — это уже механическое повреждение, которое нейтрализацией не лечится.

Обычная вода для такой операции неудобна. Она может остаться под пружиной, в щели корпуса или между платой и экраном. Влажная среда ускоряет коррозию металлических деталей. Если вода всё же использовалась при разборке, её необходимо полностью удалить и высушить узел до дальнейшей обработки. В идеале для финальной промывки тоже используют изопропил, а не воду — он быстро испаряется без остатка и хорошо снимает органические загрязнения с поверхности контакта.

Механическая чистка: снять окислы, но не уничтожить контакт

У контакта батарейного отсека есть две функции. Он должен проводить ток и сохранять механическое давление на клемму батарейки. Поэтому нельзя оценивать результат только по внешнему блеску.

Пружина может стать чистой снаружи, но потерять упругость. Плоский лепесток может иметь хороший вид, но быть истончённым коррозией. Тонкое гальваническое покрытие может отслаиваться при агрессивной обработке. Всё это означает, что после очистки контакт не вернёт надёжного питания, даже если выглядит идеально.

Механическая очистка строится по принципу минимального воздействия:

• сначала пластиковый или деревянный инструмент;
• затем мягкая щётка;
• после химической нейтрализации — обработка очистителем контактов;
• абразив применяется только при понимании, что именно снимается с поверхности.

Грубая металлическая щётка — плохой выбор. Она царапает покрытие и оставляет металлическую стружку, которая может попасть на соседние проводники. Нож также не решает проблему: он быстро прорезает окислы до основы и деформирует контактный лепесток. Допустимый минимум абразива — ластик для карандашей (мягкий, не чернильный), зубная щётка с мягкой щетиной или специальные войлочные насадки. Ластик хорошо снимает тонкие окислы с плоских клемм, не повреждая гальванику.

Если контакт сильно разрушен, его иногда можно аккуратно заменить. В ретро-консолях встречаются пружины и клеммы, закреплённые пайкой, заклёпкой или механическим зажимом. Универсальная деталь из магазина не всегда подходит: важны длина, направление пружины, положение точки контакта и сопротивление механической деформации. Для Game Boy и совместимых консолей существуют готовые ремкомплекты батарейных контактов под пайку — это самый надёжный путь при серьёзной коррозии.

Что оценивать после чистки

Изопропиловый спирт и очистители контактов

После нейтрализации на контакте остаются влага и продукты реакции. Их нужно убрать. Для этого применяют изопропиловый спирт концентрацией не менее 70%. Для работы с электроникой практичнее использовать состав концентрацией 90% и выше: он оставляет меньше влаги и быстрее испаряется. Наличие примесей в дешёвом «аптечном» спирте нежелательно — он может содержать масла и добавки, которые осядут на контакте плёнкой.

Спирт наносят на ватную палочку, безворсовую салфетку или небольшую мягкую щётку. Задача — промыть обработанную область, а не залить корпус. После очистки устройство оставляют открытым до полного испарения растворителя. Ускорять процесс феном не стоит: горячий воздух может деформировать пластик и высушить смазку в подвижных узлах.

Очистители контактов используют после удаления основной коррозии. Например, DeoxIT D5 содержит 5% активного вещества и предназначен для удаления оксидов с электрических соединений. Состав наносят дозированно — одной капли на контактную пару обычно достаточно. Избыток химии внутри корпуса не улучшает проводимость и может попасть на пластик, маркировку или соседние детали. После нанесения очистителя контакт несколько раз замыкают и размыкают, чтобы состав проник в зону соприкосновения.

Для остатков солей, оксидов и ржавчины применяют специализированные составы, включая Трилон Б (динатриевая соль ЭДТА). Он хорошо связывает ионы металлов и помогает вывести их из зоны контакта, но требует аккуратного применения: при длительном контакте с некоторыми сплавами может изменить их структуру. После Трилона поверхность обязательно промывают дистиллированной водой или спиртом.

Химическое средство не заменяет осмотр. Если клемма потеряла металл, очиститель не сформирует новую проводящую поверхность. В этом случае потребуется замена контакта или ремонт проводника.

Не следует смешивать несколько составов в отсеке. Сначала нейтрализуют щёлочь, затем удаляют загрязнение и влагу, после чего используют очиститель контактов. Между этапами нужна визуальная проверка. Смешивание кислотного и щелочного составов — верный способ получить новую химическую реакцию прямо на плате.

Очиститель контактов улучшает электрический контакт только там, где ещё есть контактный металл. Корродировавшую клемму химия не восстановит.

Когда достаточно обработать батарейный отсек

Простой сценарий выглядит так: электролит остался в пластиковой чашке, контакты покрыты тонким налётом, пайка и провода чистые. После нейтрализации, обработки спиртом и лёгкой механической чистки сопротивление цепи питания возвращаются к нормальному уровню.

Но даже в этом случае консоль нужно проверить не только на факт включения. Устройство может запуститься, а затем перезагружаться при увеличении потребляемого тока. Причина — нестабильный контакт, ослабленная пружина или скрытый обрыв в цепи питания. У Game Boy, например, такой симптом часто сопровождает повреждение одного из выводов батарейного отсека возле места пайки к плате.

Нужно проверить:

• целостность цепи от каждой клеммы батарейного отсека до платы;
• качество пайки проводов и лепестков;
• отсутствие короткого замыкания между соседними проводниками;
• стабильность питания при лёгком механическом воздействии на корпус;
• состояние выключателя и его контактов, если электролит мог переместиться дальше батарейного отсека.

Мультиметр в режиме прозвонки показывает наличие электрической связи, но не всегда показывает её качество под нагрузкой. Окисленный контакт способен дать звуковой сигнал на малом токе и провалиться при запуске консоли. Поэтому диагностика не должна ограничиваться одной прозвонкой. Полезно дополнительно измерить падение напряжения непосредственно на контактах под нагрузкой — например, при включённой консоли с работающим дисплеем.

При измерении сопротивления учитывайте сопротивление щупов и плохой контакт с измеряемой точкой. Если показания скачут при перемещении провода или лёгком нажатии на клемму, проблема механическая либо в зоне пайки. Стабильное завышенное сопротивление указывает на остаточную плёнку окислов, плавающее — на трещину или некачественную пайку.

Когда нужно разбирать консоль полностью

Полная разборка оправдана в нескольких случаях:

1. Электролит виден за пределами батарейного отсека. Если следы есть на корпусе вокруг клемм, загрязнение могло попасть к плате. Нередко жидкость перемещается по шлейфам и проводам внутри корпуса и оказывается у разъёмов, которых внешне не видно.

2. На плате обнаружен налёт или изменение цвета дорожек. Коррозия может идти под защитной маской. Внешне дорожка выглядит целой, но электрически уже разорвана.

3. Питание появляется и пропадает. Это типичный признак нестабильного контакта, повреждения пайки или проводника.

4. Консоль включается только при нажатии на батарейки. Проблема может быть в пружинах, но также в трещине пайки или разрушенном переходе на плате.

5. Есть запах химии, влажные участки или свежие кристаллы. Повторное появление налёта означает, что загрязнение удалено не полностью либо внутри осталась активная зона коррозии.

После снятия платы осматривают обе стороны. Особое внимание — отверстиям, через которые проходят выводы батарейных контактов, переходным отверстиям и участкам под разъёмами. Электролит не обязан распространяться ровным пятном. Он движется по щелям, проводам и загрязнённым поверхностям. Иногда основной очаг коррозии находится не в отсеке, а в десятке миллиметров от него — там, где капля стекла по плате вниз под действием гравитации.

Повреждённую дорожку восстанавливают после удаления коррозии до чистого металла. Если проводник разрушен, применяют тонкую перемычку или заменяют участок цепи проводом. Но сначала нужно убедиться, что коррозия не продолжается под маской и в соседних точках. Для этого защитное покрытие аккуратно снимают скальпелем или иглой и осматривают оголённый участок под увеличением.

Ремонт батарейного отсека Game Boy и других портативных консолей

У портативной консоли батарейный отсек находится в зоне постоянной механической нагрузки. Батарейки давят на пружины, крышка передаёт усилие на корпус, а при падении консоли контакт может кратковременно сместиться. Поэтому после химической очистки важно вернуть не только проводимость, но и нормальное прижимное усилие.

В оригинальном Game Boy (DMG-01) батарейный отсек рассчитан на четыре элемента AA. Контактная группа сочетает пружинные и плоские контакты: отрицательный полюс каждой батарейки упирается в пружину, а между элементами стоят плоские клеммы, соединяющие их последовательно. Из-за последовательной схемы питания неисправность любого звена влияет на всю цепь. У Game Boy Pocket и Game Boy Color отсек упрощён и рассчитан на два элемента AA, но принцип тот же: один полюс каждой батарейки опирается на пружинный контакт, второй — на плоскую клемму, и коррозия любого из этих звеньев способна отключить консоль.

Если пружина слегка окислена, её очищают без сильного растяжения. Попытка резко отогнуть лепесток часто заканчивается усталостным изломом. Старая металлическая пружина теряет закалку после десятков лет в сжатом состоянии и не любит резких деформаций. Если упругости всё же не хватает, лучше заменить контакт целиком.

Плоские клеммы проверяют отдельно. Они могут выглядеть чистыми, но иметь микротрещины в месте пайки или слегка отогнуться от платы. Тест простой: с лёгким усилием надавить на клемму рядом с местом пайки и посмотреть, нет ли люфта. Если есть — пайку обновляют, иначе контакт со временем пропадёт под действием вибрации.

Готовые ремкомплекты для Game Boy — DMG, Pocket, Color, Light — продаются в виде набора пружин и плоских клемм с уже облуженными концами. Паять их несложно: достаточно старого паяльника с тонким жалом, флюса и канифоли. Старые контакты выпаивают, посадочные отверстия очищают от остатков припоя, новые устанавливают с соблюдением исходной геометрии. После пайки проверяют, нет ли замыкания между соседними клеммами и хорошо ли батарейки удерживаются прижимным усилием.

У Game Gear ситуация другая: там используется шесть элементов AA, и батарейный отсек конструктивно совмещён с частью задней крышки. Это означает, что при протечке коррозия затрагивает и саму крышку, и гибкую плату, через которую питание идёт к основной плате. Ремонт в этом случае часто сводится к замене повреждённого участка гибкой платы или установке внешнего разъёма питания, через который подаётся стабилизированное напряжение.

У Atari Lynx батарейный отсек расположен в самой неудобной зоне — под основной платой. Доступ к нему возможен только после полной разборки корпуса. Если протечка обнаружена поздно, коррозия успевает пройти через плату к дорожкам питания процессора. В таких случаях ремкомплект контактов сочетают с восстановлением дорожек и обязательной проверкой стабилизатора напряжения.

После любой замены контактов консоль собирают без батареек, прозванивают цепь от каждой клеммы до соответствующей точки на плате и только потом устанавливают элементы питания. Первый запуск проводят под наблюдением: если плата нагревается или потребление тока заметно выше нормы, питание немедленно отключают и ищут короткое замыкание или остатки электролита.

Как избежать повторения

Алкалиновые батарейки текут не только от старости. Они текут от глубокого разряда, длительного хранения в тёплом месте и при смешивании в одном отсеке новых и старых элементов. В портативных консолях, которые редко используются, имеет смысл либо вынимать батарейки на время простоя, либо заменить их на литиевые аналоги того же типоразмера — они не содержат водного электролита и не дают щелочной протечки.

При длительном хранении консоль держат в сухом помещении, желательно в zip-пакете с пакетиком силикагеля. Это снижает влажность вокруг контактов и замедляет коррозию, если в отсеке остались следы старой протечки. Раз в год консоль стоит осмотреть, даже если она не используется. Несколько минут на проверку дешевле часа работы с паяльником.

Батарейный отсек — это маленький узел, на котором держится работоспособность всей портативной консоли. Химия протечки изучена, набор инструментов для её устранения умещается в спичечный коробок, а порядок действий укладывается в несколько последовательных шагов. Главное — не торопиться с механической обработкой, не путать кислотные и щелочные составы и помнить, что восстановить можно только то, что ещё не успело разрушиться.
