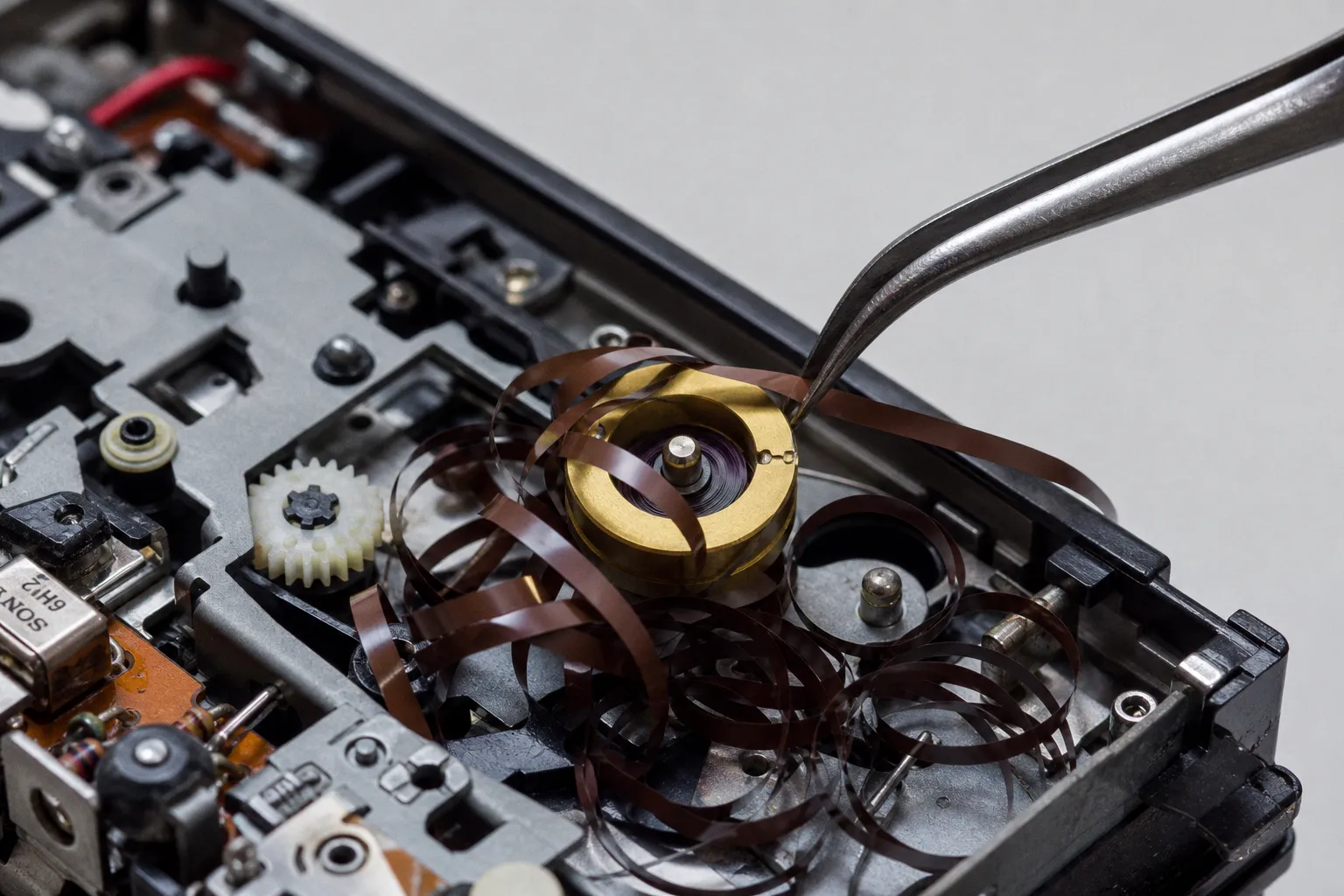

Двигатель продолжает вращаться, но крутящий момент уже не передается на маховик. Снаружи это выглядит как повторяющийся щелчок, остановка ленты или работа только в одном направлении.
У Sony WM-D6C неисправность может быть дороже. Ошибка с блоком питания способна мгновенно вывести из строя микросхему сервоуправления CX20084. Ее подключили к разъему без полноценной защиты от обратной полярности. Неподходящий адаптер превращает исправный винтажный плеер в корпус с неисправной платой.
Поэтому ремонт плеера Walkman начинается не с покупки пассика и не с очистки головки. Сначала устанавливают, какая именно часть отказала: механика, питание, сервоуправление, электролиты или узел транспортировки ленты.
Серия DD: неисправность, которую слышно раньше, чем видно
Модели WM-DD, WM-DDII, WM-DC2 и близкие к ним аппараты используют достаточно сложную механику. В отличие от простых кассетных плееров с обычным мотором и набором пластиковых шестерен, здесь применена система прямого привода с сервоконтролем. Она компактна, экономична и обеспечивает хорошую стабильность скорости. Но у конструкции есть слабое место.
Центральная шестерня выполнена из пластика и установлена на металлическом основании. Со временем нейлон дает усадку. Металлическая втулка остается прежнего размера, а пластиковый диск пытается сжаться вокруг нее. В результате в детали появляется радиальная трещина. Иногда одна. Иногда несколько.
Шестерня продолжает выглядеть целой, пока на нее не передается нагрузка. На холостом ходу механизм может вращаться. С кассетой появляется характерный циклический щелчок. Лента дергается, приемный узел останавливается, реверс не помогает. Это не проблема магнитной головки и не «слабый мотор».
Диагностика занимает несколько минут:
1. Снять крышку и визуально осмотреть центральную шестерню под увеличением. Трещина часто проходит от посадочного отверстия к зубчатому венцу.
2. Проверить люфт на оси. Деталь не должна свободно проворачиваться относительно металлической втулки.
3. Запустить механизм без кассеты и послушать периодичность щелчков.
4. Проверить работу под нагрузкой. Именно при контакте с лентой дефект проявляется надежнее всего.
5. Оценить состояние малой шестерни подающего узла. В серии DD она тоже склонна к растрескиванию.
Оригинальную центральную шестерню обычно не ремонтируют клеем. Клей фиксирует поверхность, но не устраняет внутреннее напряжение пластика. После нескольких циклов нагрева и работы трещина продолжает расходиться. Кроме того, добавленная масса и нарушение соосности увеличивают нагрузку на двигатель и подшипники.
Нормальное решение — установка новой детали из материала с подходящей геометрией и контролируемым внутренним диаметром. Для малой шестерни подающего узла коллекционеры используют отверстие около 2,0 мм. Это снижает напряжение при посадке на ось. Но рассверливание выполняют до установки, с фиксацией детали по центру. Если просверлить отверстие «на глаз», появится биение. Оно проявится уже не щелчком, а детонацией и неравномерным натяжением ленты.
В серии DD основная проблема часто находится не в моторе. Мотор лишь добросовестно вращает разрушенную шестерню.
После замены шестерен механизм нельзя сразу закрывать крышкой. Сначала проверяют:
- свободное вращение всех валов без заеданий;
- отсутствие осевого люфта маховиков;
- работу подающего и приемного узлов;
- корректность остановки при окончании ленты;
- отсутствие проскальзывания пассика;
- стабильность скорости под нагрузкой.
Пассик в таких моделях тоже стареет, но его замена не отменяет диагностику шестерен. Новый ремень увеличивает передаваемое усилие. Если пластик уже растрескался, усиленная передача момента только ускорит разрушение.
Питание WM-D6C: ошибка в полярности без второго шанса
Sony WM-D6C часто покупают как профессиональный кассетный плеер и рекордер. У него точная механика, развитый тракт записи, регулировка уровня и отдельные узлы, рассчитанные на работу с внешним питанием. Именно поэтому к нему относятся как к обычной бытовой технике ошибочно.
Разъем питания WM-D6C имеет отрицательный центральный контакт. Это конфигурация center-negative. Большинство современных универсальных адаптеров, включая распространенные импульсные модели, используют положительный центральный контакт — center-positive.
Внешне разъем подходит. Напряжение на корпусе блока может быть обозначено как 6 В. Плеер может даже успеть включиться. Но при обратной полярности микросхема сервоуправления получает разрушительный режим. CX20084 в некоторых версиях WM-D6C и отдельных моделях DD подключена к цепи питания без диода, который ограничивал бы последствия такой ошибки.
Безопасная проверка выглядит так:
1. Не подключать адаптер к плееру.
2. Измерить мультиметром фактическое напряжение на штекере.
3. Черный щуп установить на центральный контакт, красный — на наружную оболочку.
4. Для отрицательного центра прибор должен показать отрицательное значение относительно выбранной точки измерения.
5. Проверить напряжение под нагрузкой. Дешевый импульсный блок может показывать номинальные 6 В без нагрузки и вести себя иначе после подключения.
6. Только после проверки полярности оценивать совместимость разъема и тока.
Предел для CX20084 — около 6 В. Это не означает, что любой современный блок на 6 В подходит. Совпадение цифры на корпусе адаптера не говорит ни о полярности, ни о качестве стабилизации, ни о форме переходного процесса при включении.
Для диагностики аппарата предпочтительнее использовать исправный батарейный отсек или лабораторный источник с ограничением тока. Ограничение тока не исправит обратную полярность, но снизит вероятность дополнительного повреждения при коротком замыкании на плате.
Как понять, что пострадало сервоуправление
После неправильного питания симптомы бывают разными:
- мотор не запускается;
- мотор стартует и сразу останавливается;
- скорость не регулируется;
- двигатель работает на предельной скорости;
- аппарат потребляет заметно больший ток;
- микросхема быстро нагревается.
Последний пункт особенно показателен. Если CX20084 нагревается сразу после подачи питания, продолжать эксперимент нельзя. Сначала отключают источник, проверяют цепи на короткое замыкание и измеряют сопротивление по шинам питания. Подача напряжения «для проверки еще раз» не добавляет диагностической информации. Она только увеличивает повреждение.
У этой микросхемы нет удобной современной замены из каталога. Открытого официального даташита с полным описанием режимов нет. Параметры известны в основном по сервисным материалам, измерениям и реверс-инжинирингу. Поэтому ремонт платы требует не только замены детали, но и проверки всех элементов вокруг нее. Если пробит силовой транзистор, поврежден резистор в цепи обратной связи или есть утечка конденсатора, новая микросхема повторит судьбу старой.
Пассики, ролики и электролиты: три разных причины одного симптома
Фраза «плеер тянет ленту медленно» описывает результат, а не неисправность. Причин несколько. Внешне они похожи, но ремонт требуют разный.
Пассик теряет эластичность и растягивается. Его поверхность становится гладкой, иногда покрывается липким налетом. Мотор вращается, но маховик не получает достаточного момента. При старте воспроизведения скорость плавает, при перемотке механизм может останавливаться.
Прижимной ролик стареет иначе. Резина деформируется, твердеет или покрывается налетом. Ролик перестает равномерно прижимать ленту к ведущему валу. Возникают детонация и нестабильный контакт. Из-за изменения геометрии лента проходит мимо головки под неправильным углом. Звук становится глухим, высокие частоты пропадают. Это уже проблема не только скорости, но и азимута.
Очистка ролика изопропиловым спиртом допустима как диагностическая процедура. Если после очистки поверхность остается блестящей, твердой или имеет плоскую выработку, ролик заменяют. Смазывать резину нельзя. Масло наносят только на ось ролика, причем в минимальном количестве. Попадание масла на рабочую поверхность приводит к проскальзыванию и загрязнению ленты.
Электролитические SMD-конденсаторы в моделях серий WM-EX и WM-FX могут протекать. Электролит разъедает медные дорожки, выводы микросхем и контакты потенциометров. Симптомы:
- пропадает один канал;
- громкость меняется рывками;
- аппарат работает только при определенном положении регулятора;
- появляются периодические щелчки и треск;
- пропадает питание отдельных каскадов;
- дорожки платы темнеют или становятся хрупкими.
Здесь нельзя применять универсальное правило «заменить все конденсаторы». В качественных моделях серии DD оригинальные конденсаторы нередко сохраняют номинальные параметры спустя десятилетия. Их меняют по результатам осмотра и измерений, а не по возрасту корпуса.
В сериях EX и FX ситуация менее благоприятная. Если на плате видны следы электролита, необходимо удалить загрязнение, проверить целостность дорожек и измерить соседние компоненты. Простая установка нового конденсатора поверх коррозии не является ремонтом. Сопротивление дорожки может уже измениться, а контакт вывода — держаться только на остатках меди.
Для восстановления платы используют очистку подходящим составом, мягкую щетку и последующую сушку. Сильное механическое воздействие опасно: прогнившая дорожка отрывается от текстолита. Поврежденный участок восстанавливают тонким проводником, после чего проверяют его сопротивление и отсутствие утечки на соседние цепи.
Скорость воспроизведения настраивают по ленте, а не по слуху
Замена пассика не завершает ремонт. После вскрытия механизма меняется передаточное усилие. После замены ролика может измениться положение ленты относительно головки. После очистки и восстановления платы меняется режим сервоконтроля. Все это требует повторной настройки.
Для калибровки используют тестовую кассету с сигналом 3000 Гц или 3150 Гц. Частоту выбирают по имеющемуся стандарту и измерительному оборудованию. Сигнал с выхода плеера подают на частотомер или аудиоинтерфейс. Затем регулируют подстроечный резистор скорости на плате.
Последовательность должна быть такой:
1. Прогреть аппарат несколько минут в штатном режиме.
2. Установить тестовую кассету без перекоса и с исправным прижимным роликом.
3. Проверить частоту сигнала на прямом и обратном участках, если механизм поддерживает реверс.
4. Плавно изменить положение подстроечного резистора.
5. Дождаться стабилизации показаний после каждого небольшого изменения.
6. Зафиксировать положение регулировки и повторить измерение после повторного старта.
7. Проверить скорость при разных уровнях заряда батарей или при внешнем источнике.
Для сигнала 3000 Гц допустимое отклонение в рамках практической настройки составляет примерно ±30 Гц. Это соответствует около ±1%. На слух такая ошибка может восприниматься как изменение тональности, но слух здесь не является измерительным прибором. Тембр записи, качество ленты и характеристики наушников мешают оценке.
Если частота постоянно уходит вверх или вниз, регулировать подстроечник бесконечно нельзя. Причина может быть в высохшем конденсаторе, неисправной цепи обратной связи, изношенном моторе, загрязнении коллектора или механическом сопротивлении. Подстроечник компенсирует небольшой разброс. Он не лечит неисправный каскад.
После настройки проверяют детонацию. Медленное изменение высоты тона указывает на неравномерность вращения. Быстрые колебания чаще связаны с роликом, маховиком или механическим люфтом. Если скорость на тестовой кассете стабильна, но обычные записи звучат нестабильно, проверяют состояние самих кассет: растяжение ленты и неравномерность намотки создают ложное впечатление неисправности плеера.
Азимут головки нельзя настраивать одновременно со всем остальным
Азимут — угол расположения рабочей поверхности головки относительно направления движения ленты. Небольшое отклонение снижает уровень высоких частот и ухудшает совместимость с записями, сделанными на другом аппарате.
Регулировочный винт головки не трогают до восстановления скорости, ролика и прижима. Иначе одна неисправность маскирует другую. Сначала добиваются стабильного движения ленты. Затем подают тестовый сигнал и регулируют азимут по максимальному совпадению каналов и уровню высоких частот. Для этого используют запись, сделанную на откалиброванном оборудовании.
Поворот винта на несколько градусов может заметно изменить результат. Поэтому исходное положение фиксируют, а регулировку выполняют малыми шагами. Если головка имеет выработку или поврежденный экран, настройка винтом не компенсирует механический дефект.
Что покупать: неисправный корпус или уже восстановленный плеер
Запрос «кассетный плеер Sony купить» обычно приводит к двум типам предложений. Первый — аппарат с формулировкой «не проверен», «лежал много лет», «включается, но кассету не крутит». Второй — восстановленный экземпляр с замененными деталями и описанием выполненных работ.
Цена корпуса без диагностики ниже. Но это не оценка состояния, а стоимость неизвестности. Для серии DD вероятность проблем с шестернями уже заложена в конструкции. Для WM-D6C к этому добавляется риск повреждения платы неправильным адаптером. Для WM-EX и WM-FX — утечки SMD-конденсаторов.
Перед покупкой полезно получить не фотографию включенного индикатора, а конкретные данные:
| Узел | Что должно быть проверено | Что означает отсутствие проверки |
|---|---|---|
| Механизм | Воспроизведение кассеты без щелчков и остановок | Шестерни могут быть треснувшими |
| Скорость | Измерение по тестовой кассете | «Работает на слух» не подтверждает настройку |
| Ролик | Состояние поверхности и стабильность прижима | Возможны детонация и глухой звук |
| Питание | Полярность разъема и фактическое напряжение | Для WM-D6C существует риск повреждения CX20084 |
| Электроника | Осмотр платы и проверка каналов | Утечка электролита может продолжать разрушать дорожки |
| Перемотка | Работа под нагрузкой в обоих направлениях | Слабый момент может проявляться только на полной кассете |
Фраза «полностью обслужен» тоже ничего не гарантирует без перечня работ. Замена пассика — не обслуживание всего тракта. Если не указаны проверка скорости, ролика, шестерен, питания и состояния платы, техническое состояние остается неизвестным.
Для коллекционного аппарата иногда рациональнее купить неисправный экземпляр с целым корпусом и комплектной механикой. Но только если есть доступ к мастеру, измерительному оборудованию и деталям. Реставрация WM-D6C с сгоревшей CX20084 может оказаться сложнее и дороже, чем покупка второго аппарата на запчасти.
Безопасная эксплуатация после ремонта
Восстановленный винтажный плеер не становится современным устройством. Его нельзя подключать к случайному универсальному адаптеру, оставлять на солнце или хранить с установленной батареей на протяжении месяцев.
Для повседневного использования соблюдают несколько технических правил:
- батареи удаляют сразу после появления признаков утечки или при длительном хранении;
- кассету не оставляют внутри механизма, если плеер не используется;
- внешний блок питания проверяют по напряжению и полярности до подключения;
- ленту не тянут руками при зажевывании;
- головку, направляющие и ведущий вал очищают без избытка жидкости;
- не используют кассеты с плесенью, липким покрытием или разрушенной оболочкой;
- после ремонта несколько раз проверяют старт, остановку и перемотку;
- скорость контролируют повторно, если аппарат долго хранился или в нем меняли пассик.
Модуль бесшумного включения в WM-D6C ослабляет стартовые и остановочные щелчки примерно на 44 дБ. Это нормальная часть схемы, а не неисправность выходного каскада. Если звук появляется только в момент запуска или остановки, сначала проверяют работу цепи mute, а не меняют аудиоконденсаторы без измерений.
Не следует превращать ремонт в замену всех деталей подряд. В старой электронике есть компоненты, которые действительно теряют параметры, и есть детали, которые продолжают работать в пределах допуска. Массовая замена увеличивает число потенциальных ошибок: перепутанная полярность, неверный номинал, поврежденная дорожка, плохая пайка.
Хорошая реставрация Walkman заканчивается не количеством замененных деталей, а совпадением измеренных параметров с рабочим режимом аппарата.
Кассетный плеер Sony имеет смысл восстанавливать, если целы корпус, головка, маховики и основные элементы платы. Треснувшая шестерня — решаемая механическая проблема. Высохший пассик — расходный материал. Протекший конденсатор — ремонт платы. Сгоревшая CX20084 после неверного питания — уже отдельный проект с поиском редкой микросхемы и проверкой всей цепи сервоуправления.
Итог простой. Винтажный плеер Sony Walkman нельзя оценивать по тому, что мотор вращается и из наушников идет звук. Рабочий аппарат должен стабильно транспортировать ленту, держать скорость, сохранять азимут и получать питание с правильной полярностью. Все остальное — только промежуточные признаки.
