На рабочем столе инженера рядом с такой коробкой привычно лежат даташиты на эти чипы и контрольный тестовый трек — стандартный набор перед тем, как встраивать новинку в аналоговый тракт. Stereo.ru тем временем сообщил о стационарном источнике C1DAC — проигрывателе компакт-дисков, ЦАПе и усилителе для наушников в одном корпусе, появившемся в каталоге «Премьеры». Прежде чем ставить любое из этих устройств в имеющийся аналоговый тракт, имеет смысл проверить, какие именно цифры подтверждаются на практике.

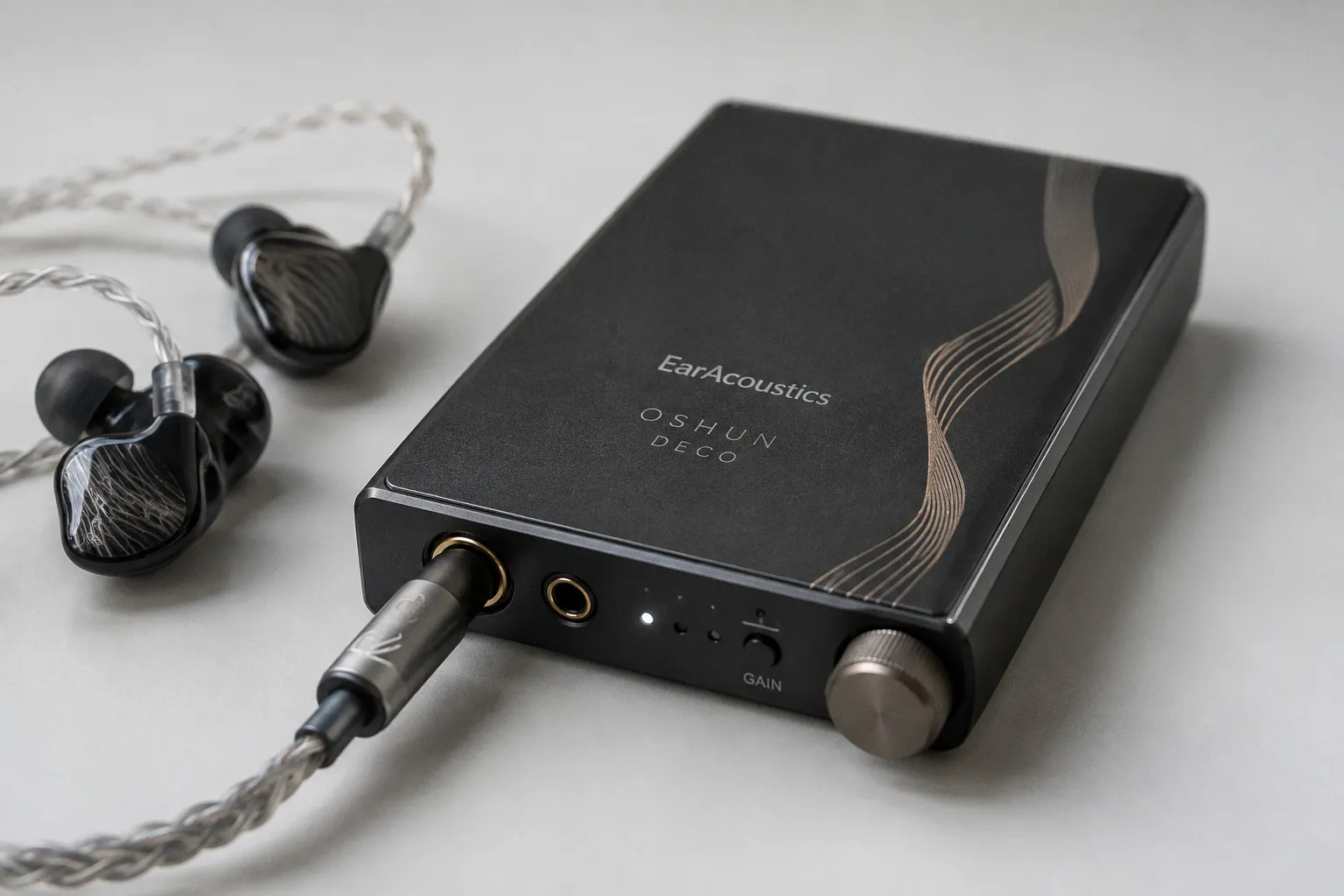

Что внутри OSHUN Deco
Сердце устройства — пара чипов CS43198 от Cirrus Logic. Это 32-битный стерео-ЦАП с типовым паспортным отношением сигнал/шум порядка 130 дБ и поддержкой PCM до 32 бит / 768 кГц и DSD256. Цифры в релизе не выходят за паспортные возможности самого чипа. Пара в балансе — стандартный ход для получения дифференциального сигнала без инвертирующего каскада.
Усиление берут на себя два операционных усилителя SGM8262 — распространённая в среднем сегменте связка с умеренным собственным шумом. Главная релизная цифра — мощность на балансном разъёме 4,4 мм до 551,25 мВт. Этого достаточно для полноразмерных наушников с импедансом 32–80 Ом, но не для тугих моделей на 250–300 Ом, которым требуется напряжение, а не только ток.
Заявленное отношение сигнал/шум превышает 115 дБ. Для CS43198 в балансе цифра реалистична, но без независимого замера под нагрузкой доверять ей без оговорок нельзя. USB-интерфейс построен на контроллере CB5100PRO, обслуживающем также 10-полосный параметрический эквалайзер с управлением через приложение WALK PLAY. Заявлена совместимость с Android, iOS, Windows и macOS.
Корпус — алюминиевый сплав, фрезерованный на CNC. Масса 24,1 г. Сверху расположен RGB-индикатор, цвет которого привязан к параметрам входного сигнала. Рекомендованная розничная цена — 145,90 долларов США.
C1DAC: стационарный источник без технической конкретики
Stereo.ru позиционирует C1DAC как универсальный источник, оптимально сочетающийся с усилителями серии D, но способный работать и в системах более высокого класса. Технических деталей в публикации фактически нет: ни тип ЦАПа, ни параметры выхода, ни схема усилительной части.
Для оценки пригодности такого устройства в аналоговом тракте критичны несколько цифр: реальный уровень напряжения на линейном выходе, балансный он или несимметричный, каково реальное отношение сигнал/шум и как ведёт себя выход на низкоомной нагрузке. Пока ничего из этого не опубликовано, C1DAC остаётся декларацией без подтверждённых характеристик.
Что проверить, если устройство уже на столе
Конкретные измерения, которые имеет смысл сделать самому, не дожидаясь обзоров.
Реальный SNR на балансном выходе под нагрузкой. Паспортные значения свыше 115 дБ приводятся для идеального режима без учёта наводок на плате и пульсаций по питанию. В компактном корпусе с короткими земляными петлями шум легко подрастает на 5–10 дБ, и эта разница уже заметна в паузах между треками.
Поведение SGM8262 на низкоомной нагрузке. При 32 Ом эти усилители показывают приличную мощность с низкими искажениями, но при 16 Ом ток покоя меняется, и на максимальной громкости возможен клиппинг с характерной ступенькой на осциллограмме.
Действительно ли баланс тянется от ЦАП до разъёма 4,4 мм. В дешёвых конструкциях балансная часть нередко заканчивается сразу за чипом, а дальше сигнал идёт по обычной несимметричной топологии с виртуальной землёй. Проверяется простым замером напряжения между холодным контактом разъёма и истинной землёй — при настоящем балансе оно должно быть нулевым.
Нагрев корпуса при длительном воспроизведении DSD256. Плотная компоновка и металлический корпус без выделенного радиатора — повод следить за термостабильностью параметров под нагрузкой.
По C1DAC разумно дождаться публикации со схемами и замерами — пока это единственный способ превратить заявление о высоком потенциале в конкретные цифры.
