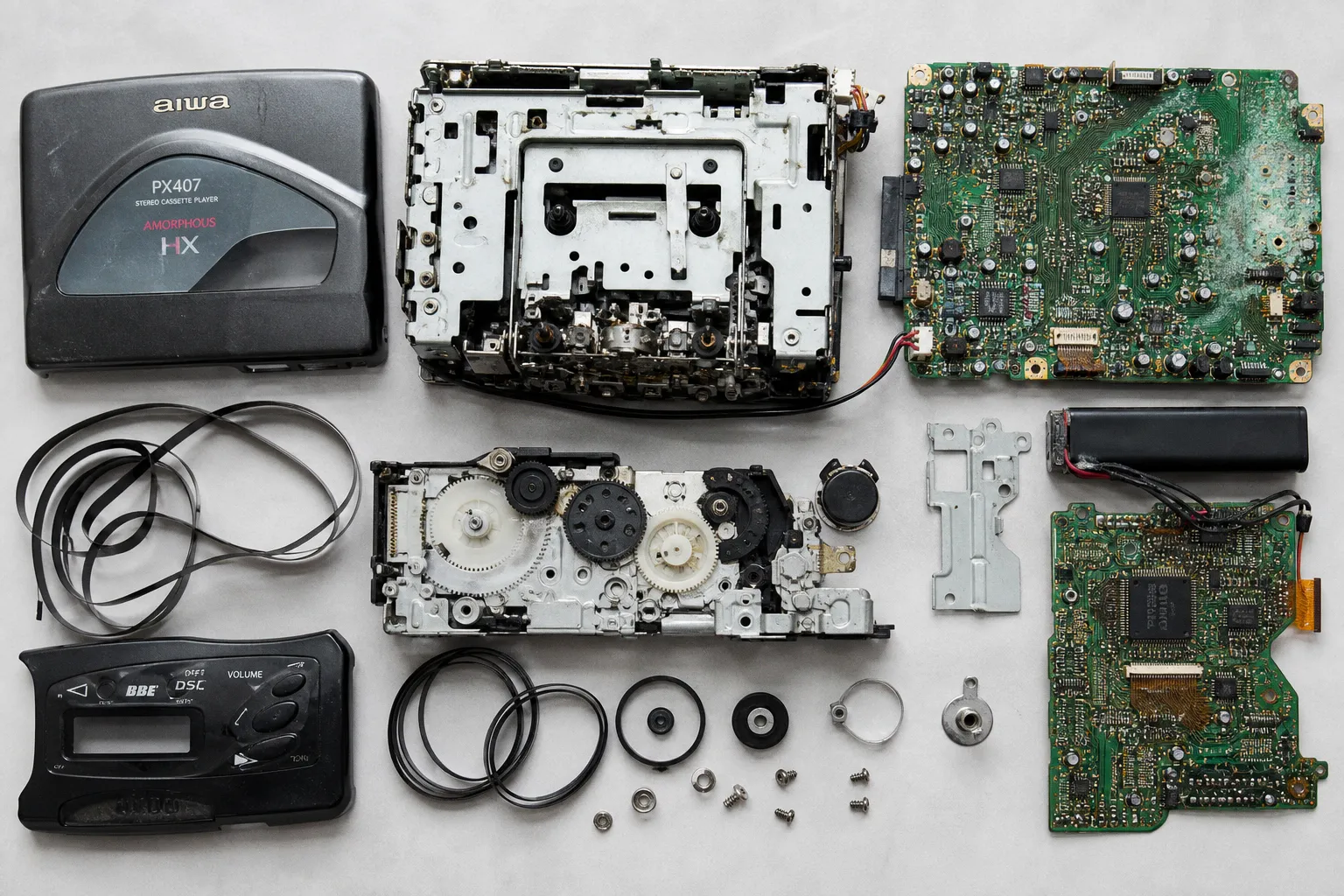

У портативных Aiwa 1980–1990-х годов есть две независимые группы проблем. Первая относится к лентопротяжному механизму: пассики теряют упругость, растягиваются или превращаются в липкую массу. Вторая связана с электроникой: SMD-электролиты начинают течь, повреждают дорожки и нарушают работу аудиотракта и цепей управления.
Поэтому фраза «достаточно заменить пассик» к ремонту кассетного плеера Aiwa отношения не имеет. Иногда новый пассик действительно возвращает вращение. Но правильную скорость, стабильность каналов и исходную работу усилителя он не восстанавливает.
Инженерное наследие Aiwa: почему эти плееры до сих пор интересны
Aiwa выпускала компактные кассетные плееры разных классов. Между простой моделью для повседневного прослушивания и топовыми сериями HS-PX или HS-JX была существенная разница по механике, головкам и аудиотракту.
В старших моделях встречались аморфные магнитные головки Amorphous HX. Это не декоративная надпись на корпусе. Материал головки влияет на магнитные свойства, износостойкость и способность работать с высокочастотной составляющей записанного сигнала. Но сама по себе аморфная головка не делает любой аппарат высококлассным. Результат определяется всем трактом:
- состоянием рабочей поверхности головки;
- точностью азимута;
- равномерностью движения ленты;
- качеством прижимного ролика;
- током подмагничивания при записи, если аппарат поддерживает запись;
- состоянием разделительных и проходных конденсаторов;
- характеристиками выходного усилителя;
- исправностью разъема для наушников.
У Aiwa встречались Dolby B и Dolby C. Это системы шумоподавления, работающие не как регуляторы громкости, а как согласованный алгоритм обработки при записи и воспроизведении. Если кассета записана с Dolby C, а воспроизводится без него, изменяется баланс высокочастотной области и уровень шума. Если включить Dolby на записи, которая его не использовала, результат также будет некорректным.
BBE и DSL относятся к другой категории. Они не восстанавливают поврежденную ленту и не компенсируют механическую неисправность. Это схемы обработки сигнала. DSL — Dynamic Super Loudness — меняет спектральный баланс и субъективный запас по низким частотам. BBE воздействует на временное и частотное соотношение компонентов сигнала. Конкретная реализация зависит от модели.
Здесь есть принципиальная граница. Если один канал пропал из-за разрушенной дорожки на плате, никакая обработка BBE его не вернет. Если двигатель вращается с ошибкой по скорости, DSL не исправит высоту тона. Если головка смещена по азимуту, усиление высоких частот только сделает искажения заметнее.
Системы BBE и DSL способны изменить сигнал. Они не способны исправить неисправный тракт.
Что именно определяет звучание
Термин «звучание плееров Aiwa» слишком общий. У разных серий и экземпляров оно зависит от технического состояния сильнее, чем от логотипа на корпусе.
Для воспроизведения кассеты критичны четыре узла.
Лентопротяжный механизм. Он должен перемещать ленту с постоянной линейной скоростью. Любое периодическое изменение скорости превращается в детонацию. Причина может быть в пассике, прижимном ролике, загрязнении, выработке подшипников или проблемах двигателя.
Магнитная головка. Загрязнение рабочей поверхности снижает уровень сигнала и ухудшает передачу высоких частот. Износ и нарушение азимута приводят к потере совпадения между каналами и записи на ленте.
Аудиотракт. В компактных Aiwa использовались плотные печатные платы с низковольтными SMD-конденсаторами. В старых экземплярах электролит из таких компонентов может вытекать и разрушать медные дорожки.
Выходной каскад. Он работает с конкретной нагрузкой — обычно с наушниками определенного диапазона импеданса. Низкоомная нагрузка увеличивает ток, который должен отдавать выходной каскад. Это не обязательно вызывает немедленный отказ, но влияет на режим работы и автономность.
Проверка только на встроенный динамик, если он есть, недостаточна. Нужны отдельные измерения по левому и правому каналам, оценка уровня сигнала и проверка поведения на разных положениях регулятора громкости.
Анатомия неисправностей: почему пассик — только начало
Резиновый пассик передает вращение от двигателя к маховику или системе маховиков. За десятилетия материал меняет механические свойства. Пассик может стать слишком длинным, потерять сцепление, растрескаться или начать разрушаться. В некоторых случаях он остается внешне целым, но уже не обеспечивает нужного натяжения.
Симптомы типовые:
1. Кассета воспроизводится с заметным изменением высоты тона. Ошибка периодически усиливается.
2. После нажатия Play двигатель слышен, но маховик не вращается с требуемой скоростью.
3. Лента останавливается при работе от батарей, но механизм еще пытается двигаться от внешнего питания.
4. Аппарат съедает ленту из-за нарушения синхронизации между ведущим валом и приемным узлом.
5. Перемотка работает нестабильно или прекращается при увеличении нагрузки.
Последний пункт часто ошибочно принимают за неисправность двигателя. На практике двигатель может быть рабочим, а проблема находится в передаче момента, ролике или загрязненном механизме.
Замена пассика требует разборки и очистки. Новый элемент нельзя ставить поверх старых остатков резины. Липкий материал попадает на шкивы и маховики, меняет коэффициент трения и снова вызывает проскальзывание. Поверхности очищают подходящим составом, не повреждая пластик и резину. Универсальный растворитель для всех деталей здесь не подходит.
Размер пассика также нельзя выбирать только по длине старого. Растянувшийся элемент уже не соответствует исходной геометрии. Нужны измерение посадки, проверка натяжения и оценка того, не создает ли новый пассик избыточную нагрузку на двигатель и подшипники.
Почему после замены пассика скорость все равно неверная
Скорость воспроизведения определяется не только передачей от двигателя. В механизме есть регулятор, а также узлы, влияющие на нагрузку. Если прижимной ролик затвердел или имеет выработку, лента движется неравномерно. Если ведущий вал загрязнен, его контакт с лентой меняется. Если двигатель работает с изменившимися параметрами, регулировка подстроечным элементом даст только временный результат.
Регулятор скорости нельзя настраивать «на слух». Для этого используется тестовая кассета с тоном 3 кГц. Сигнал снимается с выхода плеера, после чего его частота контролируется измерительным оборудованием или программным анализатором. Регулировка выполняется до получения корректной частоты и приемлемой стабильности, а не до совпадения с субъективным впечатлением от знакомой записи.
Кассета с музыкальным материалом не является измерительным эталоном. В ней уже могут присутствовать отклонения скорости записи, детонация исходной деки и особенности самой ленты. При настройке по такой кассете ошибки складываются.
| Узел | Типичный симптом | Что проверять |
|---|---|---|
| Пассик | Вращение нестабильное, перемотка слабая | Состояние резины, натяжение, чистоту шкивов |
| Прижимной ролик | Плавающая скорость, замятие ленты | Твердость, поверхность, геометрию контакта |
| Двигатель | Скорость уходит после прогрева или под нагрузкой | Питание, ток потребления, стабильность регулировки |
| Магнитная головка | Тихий звук, потеря высоких частот, разница каналов | Загрязнение, азимут, состояние головки |
| SMD-конденсаторы | Гул, пропадание канала, сбои управления | Следы электролита, дорожки, емкость и утечку |
| Разъем наушников | Прерывистый канал при движении штекера | Контакты, пайку, механический износ |
Электролит на плате: главная опасность для старой Aiwa
В компактной электронике Aiwa применялись низковольтные SMD-электролиты. Среди встречающихся номиналов есть компоненты на 2 и 4 В. Для современного ремонта это неудобный диапазон: заменить такие детали можно, но подбор должен учитывать не только емкость и рабочее напряжение.
Старый электролитический конденсатор выходит из строя двумя способами. Он теряет емкость и увеличивает эквивалентное последовательное сопротивление. Либо начинает пропускать электролит наружу. Второй вариант опаснее. Жидкость распространяется по поверхности платы, взаимодействует с медью и постепенно разрушает дорожки, переходные отверстия и выводы соседних компонентов.
Внешне повреждение иногда выглядит незначительным: потемнение вокруг корпуса, матовый налет, зеленоватая коррозия на дорожке. Но электрический обрыв может находиться дальше от самого конденсатора. Поэтому простая замена детали без прозвонки платы не является полноценным ремонтом.
Симптомы утечки конденсаторов
Наиболее характерные проявления:
- тихий звук в одном или обоих каналах;
- исчезновение одного канала;
- постоянный гул или посторонний шум;
- нестабильная работа электронного управления;
- изменение громкости при прогреве;
- прерывистая работа отдельных режимов;
- появление звука только после нескольких секунд работы.
Эти признаки не доказывают неисправность именно конденсаторов. Аналогичные симптомы возникают из-за разъема, регулятора громкости, обрыва дорожки, неисправного выходного каскада или плохого контакта в цепи питания. Но для старой Aiwa утечка SMD-электролитов должна входить в первичную проверку, а не оставаться гипотезой на случай, если новая резина не помогла.
Разборку начинают с фиксации расположения винтов и деталей. В тонком корпусе легко перепутать крепеж разной длины. Длинный винт, установленный в неподходящее место, способен повредить плату или корпус. Это механическая мелочь, но она превращает ремонт в дополнительную неисправность.
После извлечения платы оценивают:
- состояние всех SMD-электролитов;
- наличие коррозии вокруг выводов;
- целостность дорожек;
- состояние переходных отверстий;
- пайку разъема наушников;
- область регулятора громкости;
- цепи питания и соединительные шлейфы.
Если электролит вытек, недостаточно заменить только один подозрительный компонент. Электролит мог повредить соседние соединения, а остальные конденсаторы той же возрастной группы имеют сопоставимый ресурс. Полный рекап конкретной платы не означает бессмысленную замену каждой детали подряд. Он означает системную замену старых электролитов с восстановлением поврежденных участков и последующей проверкой режимов.
Как восстанавливают поврежденные дорожки
Корродированную дорожку сначала очищают до стабильного металла. Если проводник разрушен, его восстанавливают перемычкой подходящего сечения. В критичных цепях нельзя оставлять решение на уровне механического контакта: припаянная поверх коррозии проволока может работать некоторое время, а затем снова потерять контакт.
Особенно внимательно проверяют цепи общего провода, питания и прохождения сигнала. Обрыв земли способен проявляться как гул и нестабильность сразу в нескольких узлах. Повреждение сигнальной дорожки часто дает пропадание одного канала или резкое снижение уровня. В цепях управления возможны ложные срабатывания и отказ отдельных режимов.
После пайки требуется отмывка платы и повторный визуальный контроль. Остатки флюса сами по себе не равны электролиту, но на загрязненной поверхности сложнее заметить коррозию и микротрещины.
У старой Aiwa конденсатор — это не только элемент с номиналом. Это потенциальный источник химического повреждения платы.
Настройка ЛПМ: частота 3 кГц важнее субъективного впечатления
Лентопротяжный механизм часто называют ЛПМ. В кассетном плеере это система, где несколько деталей должны одновременно обеспечить движение ленты, прижим, натяжение и прием свободного участка.
Замена пассика и очистка не заканчиваются регулировкой скорости. Необходимо оценить стабильность. Если частота тестового тона меняется во времени, среднее значение само по себе ничего не доказывает. Плеер может показать правильные 3 кГц в одной точке и заметно плавать в течение нескольких секунд.
Программный анализатор на компьютере пригоден для базовой работы, но он не отменяет корректного подключения и понимания измерительного тракта. Ошибка в звуковой карте, перегруз входа или наводка от двигателя способны исказить результат. Уровень сигнала должен находиться в рабочем диапазоне, а левый и правый каналы проверяются раздельно.
Порядок диагностики разумно выстроить так:
1. Проверить, свободно ли вращаются маховики и ведущий вал без ленты.
2. Очистить тракт движения ленты от загрязнений.
3. Осмотреть пассик и заменить его при потере упругости или загрязнении.
4. Проверить прижимной ролик и его контакт с ведущим валом.
5. Установить тестовую кассету с тоном 3 кГц.
6. Измерить частоту и стабильность на выходе для наушников.
7. Отрегулировать скорость только после устранения механических причин.
8. Повторить проверку после прогрева аппарата.
Если после настройки скорость снова уходит, причина может находиться в двигателе или цепи его управления. Подстроечный резистор не ремонтирует изношенный мотор. Он меняет режим регулирования в доступном диапазоне. Когда двигатель уже работает на пределе, поворот регулятора только маскирует проблему.
Азимут и контакт головки
Даже при правильной скорости плеер может воспроизводить кассету неправильно. Следующий узел — азимут магнитной головки. Угол ее положения относительно дорожки ленты определяет фазовое совпадение и передачу высокочастотной части сигнала.
Если азимут нарушен:
- один канал может заметно отличаться от другого;
- высокие частоты ослабевают;
- при суммировании каналов часть сигнала вычитается;
- звук с одной кассеты может быть приемлемым, а с другой — резко хуже.
Регулировать азимут отверткой без контрольной записи нельзя. Положение головки подбирают по тестовой кассете и измерительному сигналу. Музыкальная запись дает слишком много переменных. Изменение композиции, типа ленты и уровня записи мешает отделить механическую ошибку от особенностей носителя.
Саморез регулировки азимута нередко покрыт фиксатором. Срывать его без необходимости не следует. Неправильное вмешательство увеличивает люфт и усложняет возврат к исходному положению. Восстановление старого плеера не должно превращаться в бесконечный поиск положения, при котором случайная кассета звучит субъективно громче.
Блок питания и выход на наушники
Портативный плеер работает от ограниченного источника питания. Поэтому состояние батарейного отсека, контактов и цепей стабилизации напрямую связано с поведением механики.
Окисленные контакты увеличивают переходное сопротивление. Под нагрузкой напряжение проседает, двигатель теряет момент, а аудиокаскад может начать работать с повышенным уровнем искажений. Внешне это выглядит как плохой пассик или слабый мотор. Диагностика должна включать измерение напряжения в режиме воспроизведения, а не только проверку батарей мультиметром без нагрузки.
Разъем наушников — еще один механически нагруженный элемент. Постоянное подключение и извлечение штекера разбивает пайку и изнашивает контакты. Прерывистый канал при движении штекера не относится к «характеру» аппарата. Это дефект коммутации.
Регулятор громкости может давать треск и провалы из-за загрязнения или износа резистивного слоя. Но если один канал стабильно тише другого во всем диапазоне, нужно смотреть не только на регулятор. Возможны повреждения разделительных конденсаторов, дорожек или выходного каскада.
Импеданс наушников также имеет значение. Выходной каскад рассчитан на определенную нагрузку. Слишком низкий импеданс увеличивает ток и может привести к просадке питания, перегреву или росту искажений. Слишком высокая нагрузка обычно снижает отдаваемую мощность, хотя сам аппарат может работать стабильно. Это электрический расчет, а не вопрос совместимости по бренду.
BBE, DSL и Dolby: что действительно дает обработка
Владельцы старых Aiwa часто оценивают аппарат по наличию нескольких переключателей на передней панели. Это неправильная последовательность. Сначала проверяют базовый тракт, затем включают обработку и сравнивают результат.
Dolby B и Dolby C требуют соответствия режиму записи. В противном случае шумоподавление работает несимметрично. Ошибка здесь находится не в неисправности схемы, а в неверной настройке пользователя.
DSL меняет спектр и уровень отдельных компонентов сигнала. На исправной кассете и исправном тракте это может быть полезным режимом для конкретных наушников. На перегруженной записи или при слабом выходном каскаде усиление низкочастотной области увеличивает требования к амплитуде сигнала и может подчеркнуть ограничения тракта.
BBE также нельзя считать индикатором качества самой механики. Система обработки может изменить форму сигнала после предусилителя, но не исправляет:
- детонацию;
- неверный азимут;
- потерю контакта в разъеме;
- высохший разделительный конденсатор;
- разрушенную дорожку;
- загрязненную головку.
Поэтому сравнивать Aiwa с другими плеерами по включенному BBE некорректно. Сравнение должно проводиться в одинаковом режиме, с одной тестовой кассетой, одной нагрузкой и сопоставимым уровнем выхода.
Насколько корректно сравнивать Aiwa и Sony Walkman
Нельзя утверждать, что все плееры Aiwa звучали лучше всех Sony Walkman. Это не следует ни из наличия аморфной головки, ни из маркировки BBE или DSL.
Сравнивать нужно конкретные аппараты:
- одного класса;
- в сопоставимом техническом состоянии;
- с исправными головками;
- после настройки скорости;
- с одинаковой кассетой;
- через одинаковые наушники;
- при согласованном уровне громкости.
Иначе владелец сравнивает не схемотехнику, а случайный набор неисправностей. У одного экземпляра просел канал из-за утечки конденсатора, у другого растянут пассик, у третьего сбит азимут. Вывод о бренде после такой проверки не имеет инженерной ценности.
Когда ремонт винтажного плеера Aiwa оправдан
Стоимость и редкость конкретной модели имеют значение, но решение нельзя принимать только по внешнему состоянию. Царапины на корпусе не мешают воспроизведению. Коррозия на плате может полностью изменить экономику ремонта.
Ремонт обычно имеет смысл, если:
- сохранена оригинальная магнитная головка;
- корпус и крышка кассетного отсека не разрушены;
- нет критической коррозии платы;
- механизм не имеет повреждений редких пластиковых деталей;
- доступны подходящие пассики и конденсаторы;
- аппарат представляет интерес из-за своей схемы или комплектации;
- неисправность можно локализовать измерениями.
Сложнее ремонтировать плеер с разрушенными дорожками в нескольких областях, поврежденным механизмом и отсутствующими деталями. При этом даже внешне идеальный корпус не компенсирует отсутствие совместимого ЛПМ.
Для оценки состояния полезно разделить работу на этапы:
1. Механический осмотр. Пассик, ролик, маховики, ведущий вал, крышка, батарейный отсек.
2. Первичная проверка питания. Напряжение без нагрузки и под нагрузкой.
3. Проверка аудиотракта. Оба канала, уровень сигнала, шум, реакция на регулятор громкости.
4. Осмотр платы. SMD-конденсаторы, следы электролита, дорожки и разъемы.
5. Ремонт электроники. Замена конденсаторов, перемычки, восстановление пайки.
6. Настройка ЛПМ. Тестовая кассета с тоном 3 кГц, регулировка скорости и проверка стабильности.
7. Финальная проверка. Несколько кассет, разные режимы Dolby, работа от батарей и внешнего питания, если оно предусмотрено конструкцией.
Это не универсальный чек-лист, а логика поиска неисправности. Нельзя переходить к настройке скорости, пока двигатель и механика работают с непредсказуемой нагрузкой. Нельзя оценивать BBE, пока не восстановлены оба канала. Нельзя объявлять аппарат отремонтированным сразу после появления звука.
Итог: хороший Aiwa начинается не с пассика
Кассетный плеер Aiwa действительно может дать сложный для своего размера аудиотракт. Аморфная головка, Dolby B/C, BBE и DSL встречались в моделях, рассчитанных на более серьезную работу, чем простое портативное воспроизведение. Но эти особенности раскрываются только при исправной механике и плате.
Главная ошибка владельца — воспринимать старый плеер как устройство с одной неисправностью. На практике пассик, конденсаторы, дорожки, ролик, скорость и азимут связаны между собой. Замена одного элемента без измерений возвращает не работоспособность, а видимость ремонта.
Для восстановления Aiwa нужен последовательный подход: сначала питание и механика, затем плата, потом скорость и азимут, и только после этого — оценка режимов обработки. Если после такой процедуры оба канала стабильны, частота тестового тона держится около 3 кГц, а ЛПМ не меняет режим после прогрева, аппарат можно считать восстановленным.
Все остальное — надписи на корпусе и разговоры о «легендарном звучании». Схема этого не подтверждает.
