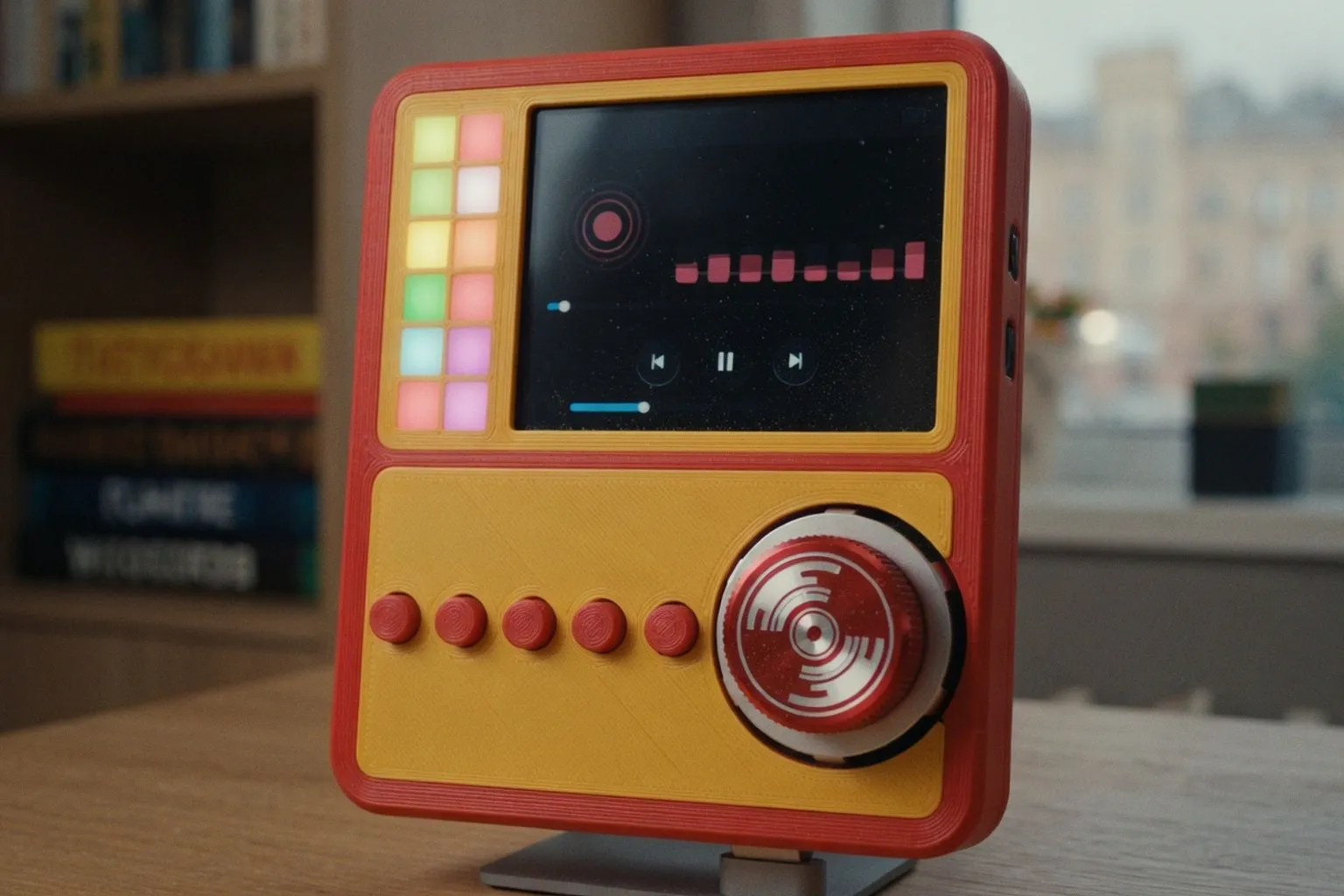

RHYTHM: два jack-а — два каскада или маркетинг?
Заявлены два независимых буферизованных выхода 3.5 мм с раздельными каскадами, физическая изоляция цифровой и аналоговой земли и отдельные сверхмалошумящие стабилизаторы питания. Для аудитории, которая читает схемы и измеряет шум в паузе, это редкий случай — декларация касается именно тех узлов, на которых дешёвые DAP обычно экономят.
Два выхода — где обычно врут
Типовой плеер с двумя jack-ами устроен проще, чем кажется: оба разъёма подключены параллельно к одному выходному каскаду — через пару резисторов или вовсе напрямую. Электрически это один выход с двумя розетками. Втыкаешь вторую пару наушников — выходное сопротивление каскада перераспределяется между двумя нагрузками, уровень сигнала просаживается, земляная шина получает дополнительный возврат тока. По заявлению разработчика RHYTHM, здесь каждый 3.5 мм получает собственный буфер и собственный оконечный усилитель. Это означает физическую развязку нагрузок и отсутствие перекрёстных помех через общую землю выхода.
Проверяется только по схеме или по измерениям: два разъёма на плате ещё не значат два каскада. Мультиметр в режиме омметра между двумя горячими контактами включённых jack-ов покажет, есть ли гальваническая связь. Ноль ом — параллельный выход, а не раздельный. Дальше — тест на просадку уровня при подключении второй пары: если амплитуда на первой паре падает, каскад общий.
Питание и разводка — здесь решается шум
В описании проекта указано: ESP32-S3 с тактовыми линиями и обработкой файлов физически отделён от аналоговой части — ЦАП и выходных буферов. Каждая сторона запитана от собственного ультра-низкошумящего стабилизатора. Это не косметика: токи switching-частот ESP32, текущие в общей земле, проникают в аналоговый тракт и поднимают шумовую полку в паузе. Грамотная топология платы отсекает эту помеху на уровне разводки.
По той же логике — механический энкодер и тактильные кнопки вместо тачскрина. Контроллер сенсорного экрана с его шумной шиной и собственным потреблением тут просто лишний узел в аналоговой цепи питания. 2-дюймовый дисплей — минимальная достаточная площадь для меню и имён треков. microSD для lossless-файлов вместо стриминга — единственное оправданное решение для устройства, рассчитанного на локальное прослушивание.
Что проверить, если дойдёт до рук
Уровень шума в цифровой паузе или на нулевом треке. Для ESS SABRE при нормальной разводке ожидаемый шум — не выше –110…–115 дБВ относительно полной шкалы. Выше — стабилизатор не справляется с развязкой.
Выходное сопротивление каждого jack-а: не должно меняться при подключении второго наушника. Меняется — каскад общий, и весь анонс про «независимость» рассыпается.
Ток покоя в режиме паузы: стабильный, без скачков от активности ESP32. Если амперметр на линии питания дёргается в такт процессору — развязка по питанию недостаточна.
Без принципиальной схемы и замеров RHYTHM остаётся декларацией. Но декларация здесь корректная по адресу: названы именно те узлы, на которых дешёвые DAP обычно экономят.
