Почему цифровой пленочный фотоаппарат требует матового экрана
Логика «вместо кассеты с плёнкой поставь модуль с матрицей, и аналоговый аппарат станет цифровым» разбивается о два обстоятельства: дороговизну крупных сенсоров и кроп-фактор любой компактной матрицы. Решение, к которому пришли первые разработчики подобных устройств, выглядит контринтуитивно — поставить в кадровое окно матовое стекло и переснимать его отдельным объективом на миниатюрный сенсор. Зачем понадобилась такая двухступенчатая схема, какие потери она несёт и почему от неё в итоге отказались — вопрос не маркетинга, а физики проекции и размеров кремниевых пластин.
Первый коммерческий образец такого класса — I'm Back Pro — вышел в 2018 году и работал именно через промежуточный экран: изображение из объектива камеры проецировалось на матовое фокусировочное стекло размером 24×36 мм, а сенсор формата 1/2.3 дюйма с собственным макрообъективом переснимал это стекло с обратной стороны. Разберём по шагам, какую задачу решала конструкция и почему от неё отказались в моделях 2023 и 2026 годов.
Принцип DoF-адаптера
Термин Depth-of-Field adapter пришёл из кинематографии, где он применяется для установки «большой» кинематографической оптики на цифровые камеры с маленькой матрицей — без потери угла обзора и с сохранением характерного малого глубины резкости. Принцип тот же: проекция идёт на промежуточный экран, а не на сам сенсор. В фотографическом заднике схема работает идентично, только масштаб задачи другой — вместо кадра Super 35 нужно покрыть площадь 24×36 мм.
Объектив плёночной камеры проецирует изображение на плоскость, где в нормальном режиме находится плёнка. Эта плоскость занимает 24×36 мм для 35-мм камер и 56×56, 56×70 или 56×90 мм для среднеформатных. Поставить в эту плоскость полнокадровый сенсор — рабочее решение, но дорогое: чем больше площадь кремниевой пластины, тем выше стоимость, и полнокадровый сенсор обходится в разы дороже компактного, не говоря уже о среднеформатном, который обходится ещё дороже полнокадрового. Для бюджетного нишевого продукта это тупик.
Поставить компактный модуль — например, формата 1/2.3 дюйма с физическим размером около 6,17×4,55 мм — означает катастрофический кроп. Коэффициент пересчёта для 1/2.3" относительно 24×36 мм составляет примерно 5,6× по диагонали. Объектив 50 мм превращается в эквивалент 280 мм, а 28 мм — в 157 мм. Это не цифровая фотография, а подзорная труба с объективом от «Зенита».
DoF-адаптер снимает проблему: между объективом камеры и сенсором помещается матовое стекло. Объектив проецирует полноразмерное изображение 24×36 мм на стекло. Миниатюрный сенсор за стеклом через собственный короткофокусный объектив переснимает это изображение. На матрицу попадает полный кадр — с потерей качества из-за двойного прохождения света через оптику и рассеивания на матовой поверхности.

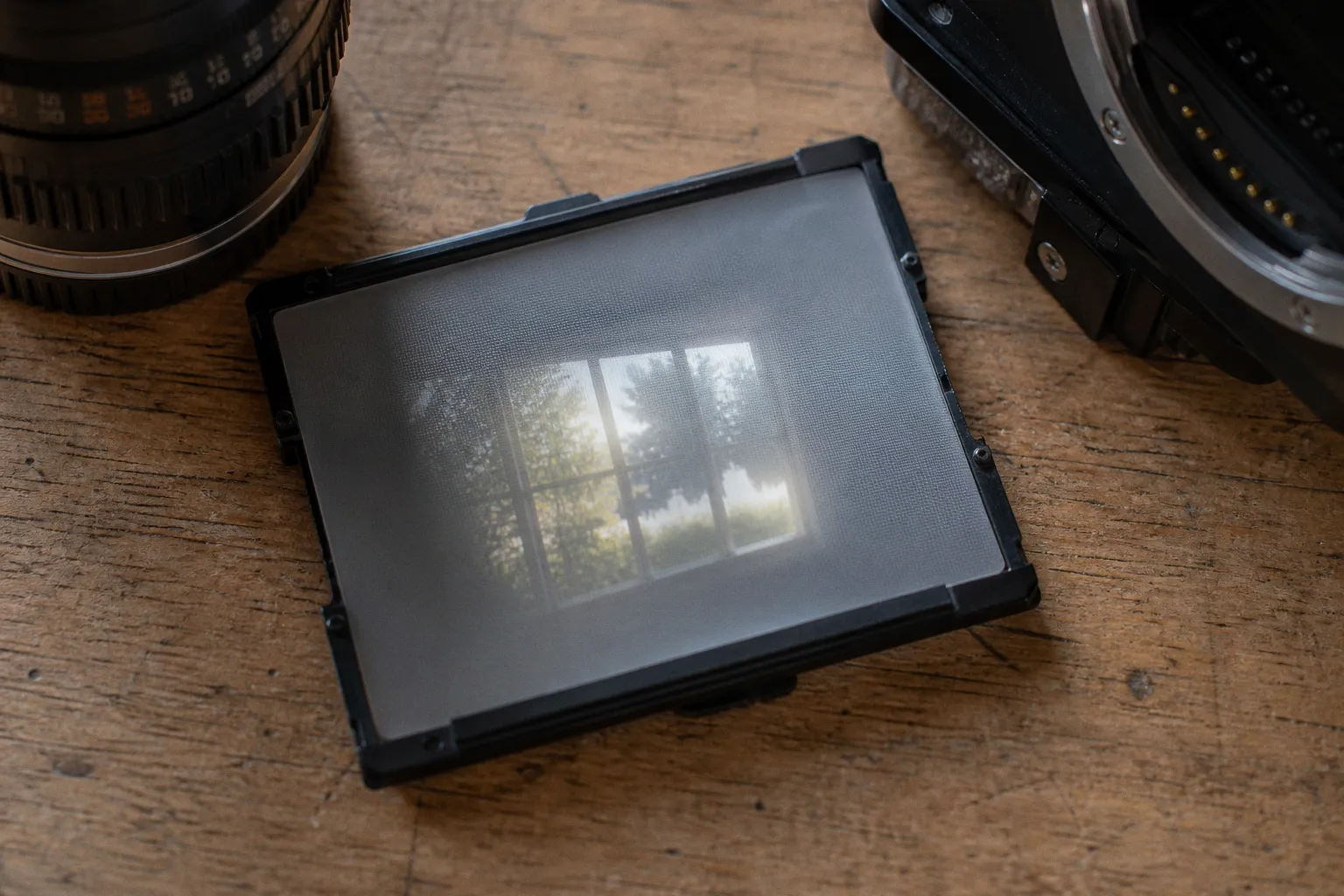

Матовое стекло в этой схеме — не видоискатель, а проекционный экран. На нём формируется промежуточное изображение, которое затем переснимается второй оптической системой.
Матовый экран против кроп-фактора
Ключевое свойство DoF-схемы: изображение на матовом стекле всегда полноразмерное, независимо от физического размера сенсора за ним. Матрица 1/2.3 дюйма через макрообъектив снимает всю площадь 24×36 мм, поэтому кропа нет.
В I'm Back Pro стоял 16-мегапиксельный сенсор Panasonic — тот же, что в экшн-камерах, — формата 1/2.3 дюйма. Без матового экрана он дал бы 5,6-кратный кроп. С матовым экраном и макрообъективом — полное покрытие кадра 24×36 мм. Разница для пользователя — между сверхтелеобъективом и нормальным углом зрения штатного объектива 50 мм.
| Параметр | Сенсор напрямую в фокальной плоскости | Через матовое стекло (DoF) |
|---|---|---|
| Кроп-фактор | Равен соотношению диагоналей (для 1/2.3" в 35-мм — около 5,6×) | Отсутствует, кадр 24×36 мм покрывается полностью |
| Стоимость сенсора | Пропорциональна площади кремния | Используется дешёвая матрица малого формата |
| Резкость | Высокая, определяется оптикой камеры и сенсором | Снижена из-за рассеивания на матовом стекле и макрообъектива |
| Контраст | Штатный, ограничен оптикой камеры | Снижается заметно из-за двойной оптической системы |
| Конструктивная сложность | Минимальная | Добавлены стекло, макрообъектив, механика крепления |
Экономика решения прозрачна: себестоимость компактного сенсора с макрообъективом и матовым стеклом была несопоставимо ниже, чем у полнокадровой матрицы. Для нишевого продукта, где маржа минимальна и речь идёт о краудфандинге, выбор между дорогим крупным сенсором и дешёвой связкой с промежуточным экраном был предопределён самой арифметикой.
Потери качества и их «эстетика»
У DoF-схемы есть неизбежные технические потери. Каждый оптический элемент на пути света отнимает контраст и разрешение. В системе их два: собственно объектив камеры и макрообъектив за матовым стеклом. Плюс само стекло — поверхность с микрорельефом, которая рассеивает проецируемое изображение. Это та же причина, по которой видоискатели с матовым стеклом всегда выглядят зернистыми и слегка нерезкими.
Физика процесса проста: матовая поверхность представляет собой массу микроскопических граней, каждая из которых отражает свет под немного другим углом. Пучок, который в идеальной системе сформировал бы одну точку изображения, размазывается в пятно. Размер пятна определяет зернистость экрана — чем мельче рельеф, тем резче изображение, но тем сложнее технология изготовления стекла. У экранов для DoF-адаптеров зерно было заметно грубее, чем у профессиональных фокусировочных стёкол: задача стояла не точной фокусировки, а передачи площади кадра, и к микрорезкости относились как к вторичному параметру.
Для инженера это дефект системы. Для части пользователей — «характер». Микрорассеивание матового стекла накладывалось на цифровой снимок и формировало мягкую текстуру, похожую на крупнозернистую плёнку. В обзорах I'm Back Pro это подавалось как «винтажный вид» и «аналоговое очарование
