Владелец диагностирует сам: «мотор умер, плеер — на запчасти». Открываю корпус, откидываю плату управления. Прозваниваю обмотки трёхфазного бесколлекторного двигателя Twin Rotor. Все три фазы — симметричные по сопротивлению, без обрывов и межвитковых замыканий. Ротор вращается вручную — без биений, без люфта, без следов износа подшипников. Мотор полностью исправен. Детонация идёт не оттуда.
Это типичный сюжет — и для кассетных плееров Panasonic серий RQ-S и RQ-SX повторяется он регулярно. Жалоба одна: «мотор сдох». Внутри — мотор исправен, умер лентопротяжный механизм: пассики, шестерни, прижимной узел. Сам же плоский бесколлекторный двигатель Panasonic — это, пожалуй, самый надёжный узел во всей конструкции. И вот почему.

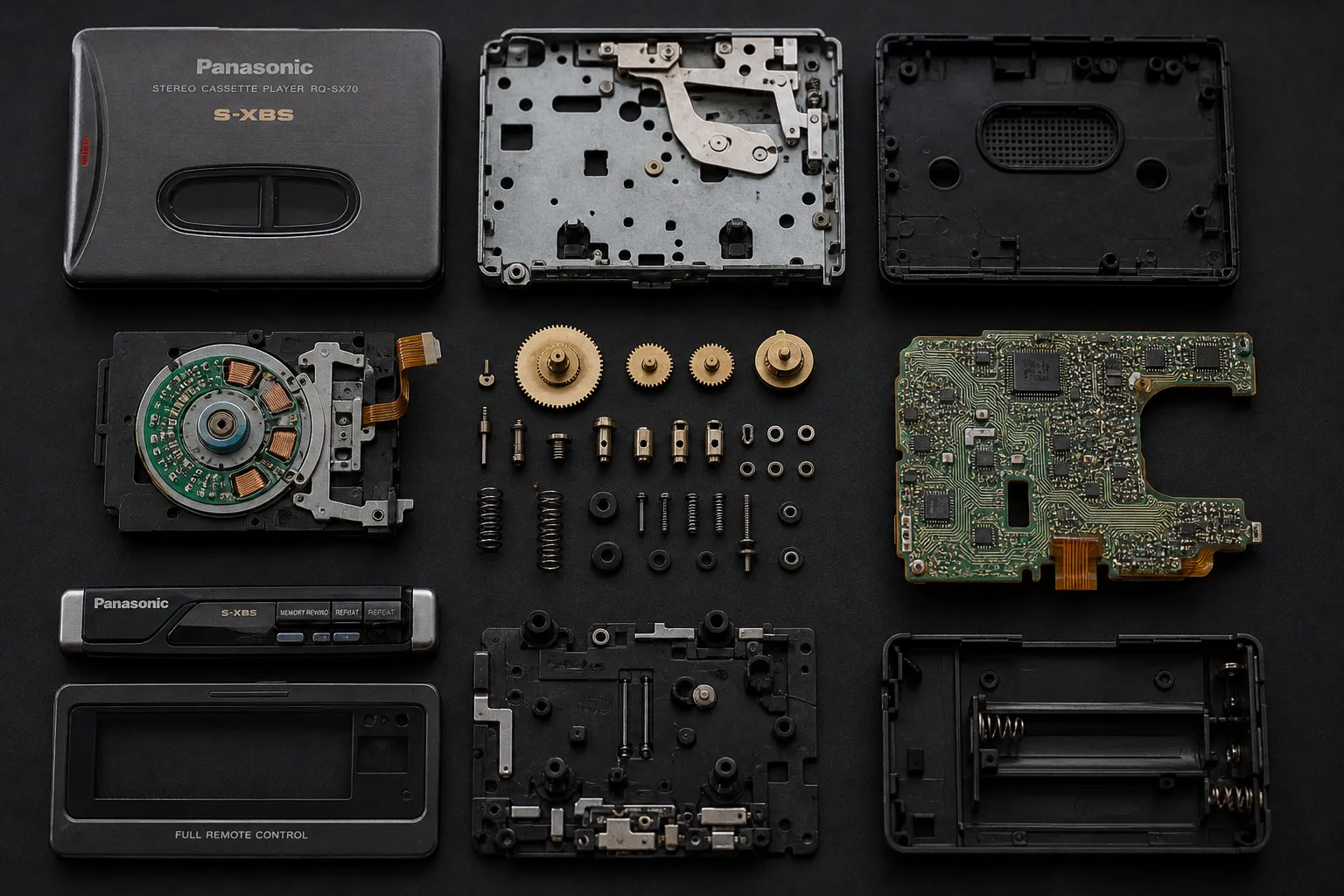

Эволюция плоских механизмов: как Panasonic поместил мотор в корпус толщиной с пачку сигарет
К 1989 году формат портативного кассетного плеера был уже жёстко задан рынком: Walkman Sony первого поколения определил габариты, и все остальные производители вынуждены были вписываться в те же рамки. Корпус толщиной 18–22 мм — это предел, который умещался в карман куртки. Внутри этого объёма нужно было разместить кассетную каретку, два подкатушечника, тонвал с прижимным роликом, переключатель режимов, плату усилителя и магнитную головку. На мотор оставалось минимум места. Классический коллекторный микродвигатель постоянного тока с цилиндрическим корпусом в такой объём просто не помещался — он был слишком высок.
Решение Panasonic было инженерно радикальным. Вместо того чтобы уменьшать классический мотор по высоте, инженеры Matsushita пошли по пути переосмысления геометрии. В серии RQ-S, запущенной в 1989 году, появился полностью переработанный лентопротяжный механизм с мотором, выполненным в виде плоского диска. Мотор стал частью конструкции ЛПМ, а не отдельным узлом над кареткой. Это позволило уменьшить толщину всего аппарата на 30–40% по сравнению с моделями предыдущего поколения.
К 1990 году плоская конструкция была доработана до схемы с двумя соосными роторами — Twin Rotor Motor. Появились модели, которые в каталогах Panasonic тех лет маркировались пометкой «ultra thin» и фактически задавали новый стандарт компактности. В 1993 году вышли знаковые RQ-S75H и RQ-S95 — обе с двухроторным бесколлекторным двигателем, обе толщиной менее 18 мм. Апогеем линейки стал RQ-SX91, выпущенный в 1999 году — цельный алюминиевый корпус, система фиксации кассеты Shell Lock, всё тот же Twin Rotor внутри. Этот плеер и сегодня встречается в рабочем состоянии чаще, чем любой другой винтажный Walkman аналогичной эпохи.
Twin Rotor: физика борьбы с микровибрациями
Бесколлекторный мотор не изнашивается — он просто тихо крутится десятилетиями, пока остаются целы подшипники.
Разберём собственно конструкцию. Twin Rotor Motor — это плоский трёхфазный бесколлекторный двигатель постоянного тока, в котором на одном валу установлены два идентичных ротора, разнесённых по высоте корпуса. Статор — плоская кольцевая катушечная сборка с трёхфазной обмоткой, запитанной от платы управления через датчики Холла. Коммутация фаз — электронная, без щёток и коллектора.
Зачем два ротора? Причина чисто механическая. Любой электромотор при вращении создаёт момент от небаланса ротора — даже идеально сбалансированный на заводе ротор в процессе эксплуатации теряет балансировку из-за неравномерного износа подшипников, нагрева, неоднородности магнитов. Этот дисбаланс порождает вибрации, которые передаются на корпус и далее — на тонвал и магнитную головку. Вибрации тонвала модулируют скорость протяжки ленты и дают слышимую детонацию — wow and flutter.
В Twin Rotor два ротора расположены так, что их векторы небаланса направлены встречно и взаимно компенсируются. Суммарный вектор вибрации на корпусе стремится к нулю. Теоретически — до уровня, ограниченного только точностью изготовления подшипников. На практике это означает, что детонация, вносимая собственно мотором, исчисляется сотыми долями процента — значение, которое ухо не различает вообще, а измерительный прибор фиксирует только при специальной методике замера.
Для сравнения: классический коллекторный микродвигатель тех же габаритов, с одним ротором, давал вибрацию, чётко различимую на тонвале стробоскопом. Плоский двухроторный двигатель Panasonic при той же мощности и том же крутящем моменте выдаёт на корпус вибрацию на порядок ниже.
Бесщёточный мотор: почему двигатель Panasonic переживает сам плеер
Главное преимущество бесколлекторной схемы — отсутствие механического износа. В классическом коллекторном микродвигателе постоянного тока щётки трутся по коллектору при каждом обороте. Графитовые щётки истираются, медный коллектор покрывается продуктами износа, искрение при коммутации выжигает ламели. Ресурс такого мотора — от 200 до 1000 часов работы до критического износа щёток. После этого мотор начинает давать нестабильный крутящий момент, искрить, перегреваться. Это типовая болезнь любого винтажного плеера на коллекторных моторах — Sony WM-FX, Aiwa HS-J, ранние модели Panasonic.
В бесколлекторном моторе Panasonic щёток нет. Нет коллектора. Коммутация фаз — электронная, через ключи на плате управления и датчики Холла на статоре. Ротор — постоянные магниты, статор — катушки. Единственные механически изнашиваемые детали — два подшипника скольжения (или качения, в зависимости от модификации) на валу ротора. Их ресурс — тысячи и десятки тысяч часов. На практике подшипники Twin Rotor в плеерах RQ-S и RQ-SX переживают все остальные узлы плеера — пассики, шестерни, прижимной ролик, головку, электролиты.
Я разбирал двигатели RQ-S95 и RQ-SX91 после 20+ лет эксплуатации. Ротор — без следов коррозии магнитов, без сколов. Обмотки — без потемнения, без следов перегрева. Подшипники — с минимальным люфтом, в пределах допуска. Корпус мотора — чистый, без следов высохшей смазки внутри. Это ресурс, несопоставимый ни с одним коллекторным аналогом.
Обратная сторона компактности: тринадцать точек пайки
Тринадцать точек пайки платы управления к металлическому шасси — это не конструктивная особенность. Это инженерный кошмар ремонтника.
За всё нужно платить. Плоская компоновка с интегрированным мотором дала Panasonic рекордную толщину корпуса и надёжность самого мотора. Но она же превратила обслуживание плеера в ювелирную операцию.
Плата управления лентопротяжным механизмом — единый узел, который включает и контроллер мотора, и ключи питания, и коммутацию датчиков Холла. Эта плата припаяна непосредственно к металлическому шасси плеера в тринадцати точках. Не через разъём, не через гибкий шлейф — намертво, тугоплавким припоем. Для доступа к мотору, пассикам, шестерням ЛПМ плату нужно полностью выпаять.
Температура плавления припоя, использованного Panasonic на шасси, — около 330 °C. Это выше, чем температура, которую выдаёт стандартный паяльник на 60 Вт в режиме «нагретое жало». Нужен либо паяльник на 80–100 Вт с массивным жалом, либо — что правильнее — нижний подогрев (преднагрев) платы до 150–180 °C с последующей распайкой точек сверху. Без предварительного подогрева есть прямой риск отслоить контактные площадки от тонкого текстолита или деформировать плату термоударом.
И это только половина проблемы. Текстолит платы управления в этих плеерах — толщиной 0.8 мм, без армирования. При неравномерном нагреве или механическом усилии при выпаивании плата изгибается. После изгиба дорожки могут треснуть, площадки — отслоиться. Стандартный сценарий: ремонтник греет точку слишком долго, плата деформируется, дорожка идёт трещиной, питание мотора пропадает. Плеер из «просто обслуживаемого» превращается в «нужен полный восстановительный ремонт платы».
Сама процедура замены пассиков — стандартная для любого ЛПМ — здесь растягивается с получаса до 3–4 часов только за счёт операции доступа. Нужны: преднагрев, выпаивание 13 точек, снятие платы, разборка ЛПМ, замена пассиков (номинальная толщина — 0.5 мм, отклонение критично), чистка шестерён, смазка, обратная сборка, пайка 13 точек, контроль.
Лентопротяжный механизм против мотора: где рождается реальная детонация
Вернёмся к сюжету из начала. RQ-SX91 на столе, детонация, владелец уверен в смерти мотора. Разбираем. Мотор исправен. Лентопротяжный механизм — нет.
Причина — в архитектуре ЛПМ серии RQ-SX. Плоский мотор Twin Rotor передаёт вращение на маховик тонвала не напрямую, а через двухпассиковую систему. Два пассика: первый — с мотора на промежуточный шкив, второй — с промежуточного шкива на маховик тонвала. Зачем два? Чтобы согласовать скорость вращения высокооборотного плоского мотора (несколько тысяч оборотов в минуту) с низкой скоростью тонвала (около 240 об/мин для стандартной компакт-кассеты) в минимальном объёме. Прямой передачей такое передаточное число не реализовать — шкивы были бы слишком большими.
Два пассика — два источника проблем. Резиновые пассики номинальной толщины 0.5 мм со временем теряют эластичность, поверхность «дубеет», появляются микротрещины. Длина пассика увеличивается, натяжение падает. Плоский мотор продолжает крутиться стабильно, но передаточное отношение в пассиковой цепи плавает. Это и есть слышимая периодическая детонация.
Дополнительно: в ЛПМ серии RQ-SX активно используются пластиковые шестерни. Полиформальдегид (POM), из которого они изготовлены, со временем подвержен усадке и охрупчиванию. Шестерни теряют геометрию, появляется люфт в зацеплении, модуляция скорости усиливается. Это вторая причина детонации, не связанная с мотором.
Резюме диагностики: в плеерах Panasonic RQ-S / RQ-SX мотор Twin Rotor практически никогда не является источником детонации. Источник — пассики и пластиковые шестерни ЛПМ. Мотор в этих аппаратах — самый долгоживущий узел, ресурс которого ограничен только ресурсом подшипников.
Коротко о целесообразности реставрации
Кассетный плеер Panasonic серии RQ-S или RQ-SX сегодня — рациональный объект для восстановления. Мотор в нём, как правило, исправен и после замены пассиков и профилактики ЛПМ продолжит работать без отдельного вмешательства. Остальные компоненты — электролитические конденсаторы на плате предусилителя, магнитная головка, прижимной ролик — поддаются стандартной замене. Электролиты в этих плеерах — главная электрическая проблема: они сохнут, меняют ёмкость и ток утечки, влияя на АЧХ предусилителя и ток покоя выходного каскада. Головка — изношена, но заменяема на совместимую по импедансу.
Однако ремонт такого плеера — не та операция, которую стоит делать на коленке. Тринадцать точек пайки платы к шасси и риск деформации тонкого текстолита требуют нижнего подогрева, контроля температуры и навыка работы с тугоплавким припоем. Замена пассиков требует точного подбора по толщине: 0.5 мм — не произвольный размер, а инженерно заданный. Пластиковые шестерни при значительной усадке нужно менять на аналоги, что для моделей старше 25 лет — отдельная логистическая задача.
При корректно выполненном восстановлении мотор Twin Rotor в плеере Panasonic — один из самых ресурсоёмких узлов, что встречались мне в портативном кассетном аудио. Именно он, как правило, остаётся последним живым элементом конструкции, тогда как вокруг постепенно стареет всё остальное. Лентопротяжный механизм при этом нуждается в регулярном обслуживании — замене пассиков, профилактике шестерён — с периодичностью, которая зависит от условий хранения и интенсивности эксплуатации. Это лучшее, что Matsushita оставила в портативном кассетном аудио: мотор, который просто тихо крутится, пока остальное вокруг него постепенно стареет.
